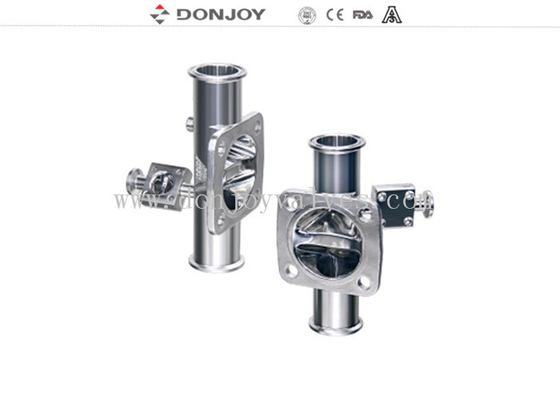

Válvula de diafragma multipuerto de acero inoxidable de 1/2 pulgada, conexión de soldadura, válvulas de 3 puertos
Diversas configuraciones de válvula de diafragma
1. Válvula de diafragma con posicionador/controlador de proceso (IL-TOP)
2. Válvula de diafragma con unidad de control (C-Top)
3. Regulador de posición de válvula
4. Manija de plástico
5. Manija de acero inoxidable
6. Actuador de acero inoxidable
7. Actuador de plástico
8. Cuerpo: Cuerpo de válvula de acero fundido/forjado/redondo
Especificaciones
|
Nombre del producto:
|
Válvula de diafragma neumática multipuerto de acero inoxidable de 1/2 pulgada
con conexión de soldadura
|
|
Material del cuerpo de la válvula:
|
cuerpo forjado 1.4404/316L
|
|
Material del sello:
|
Dos piezas PTFE+EPDM (estándar)
EPDM/SILICONA/FPM de una sola pieza, una pieza adhesiva
PTFE+EPDM (opcional)
|
|
Presión máxima de trabajo:
|
6 bar a 8 bar (dependiendo del diafragma)
|
|
Temperatura máxima de trabajo:
|
-10 grados C a 130 grados C (dependiendo del diafragma)
|
|
Tamaño disponible:
|
1/2"-2" DN25-DN50
|
|
Conexión disponible:
|
Abrazadera/soldadura/conexión especial
|
|
Estándar disponible:
|
3A/BPE/DIN/ISO/IDF
|
|
Operado:
|
Actuador neumático (acero inoxidable y plástico)
|
|
Estructura disponible:
|
5 puertos y 3 válvulas de control (M-53A)
6 puertos y 4 válvulas de control (M-64A)
|
|
Control:
|
Posicionador de válvula inteligente / control C-TOP / sensor de posición
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Ámbito de aplicación:
|
Lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
|
Combinación:
|
3 válvulas de control, 5 puertos
|
Aplicaciones
Las válvulas de diafragma, operadas manual o neumáticamente, están diseñadas específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo, así como para el control de apertura/cierre.
Las válvulas de diafragma son mejores en cuanto a la característica de flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor para procesar la sustancia con partículas. El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.
Cuerpo de la válvula
Cuerpo forjadoEl blanco es a través de una pieza de lingote de acero inoxidable, en el proceso de forjado, junto con el forjado a alta temperatura, a través del cambio de forma del blanco por extrusión, a través del forjado después de que la densidad del cuerpo sea mayor, la estructura es más uniforme, sin agujeros de arena ni otras impurezas. Luego, a través del centro de procesamiento, se lleva a cabo el mecanizado de alta precisión.
Cuerpo fundidose hace con el modelo de cera de parafina del molde, la infiltración del modelo de cera de parafina en cerámica, para que toda la superficie del molde de cera del cuerpo forme una capa de cerámica fuerte. Derrita el molde de cera, luego en la fusión de la solución de acero inoxidable, después de enfriar, retire la apariencia de la cerámica, el cuerpo en blanco está hecho. El tamaño de la fundición es muy preciso, la apariencia exterior es suave, limpia y ordenada.
Características de la estructura
Nuevo diseño de diafragma.
El mantenimiento es simple, seguro y fácil de operar.
Función de auto-vaciado.
Tenía un excelente valor KV.
Esterilización y limpieza CIP/SIP.

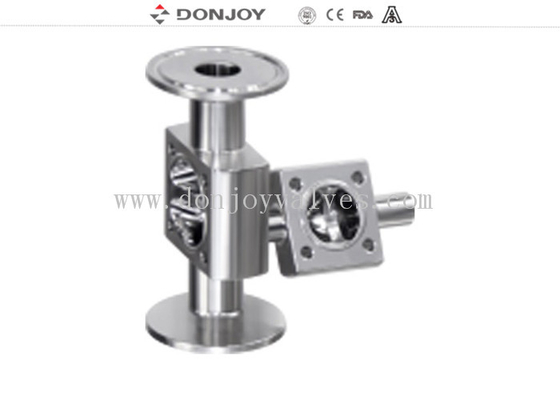

Válvula de diafragma multipuerto tipo M-53A
Tres válvulas de control, 5 puertos
Un asiento de punto de agua
Dos asientos de válvula de muestreo de circuito cerrado integrados
Sugerir instalación S1 hacia arriba
Válvula de diafragma multipuerto tipo M-64A
Cuatro válvulas de control, 6 puertos
El bloque y los puertos de la válvula estéril están hechos de un bloque de acero inoxidable,
Bloque multifunción con varias aplicaciones integradas, punto de uso WFI, muestreo,
drenaje de condensado, llenado en recipientes más grandes, drenaje, suministro de vapor estéril para SI
