Válvula de diafragma BPE de acero inoxidable 316L de dos vías

Válvula de diafragma sanitaria BPE de 2/2 vías de acero inoxidable 316L con membrana FDA

Especificaciones

Descripción

Varias configuraciones de válvula de diafragma

1.      Válvula de diafragma con Posicionador/Controlador de proceso (IL-TOP)

2.      Válvula de diafragma con Unidad de Control (C-Top)

3.      Regulador de posición de válvula

4.      Módulo sensor de posición

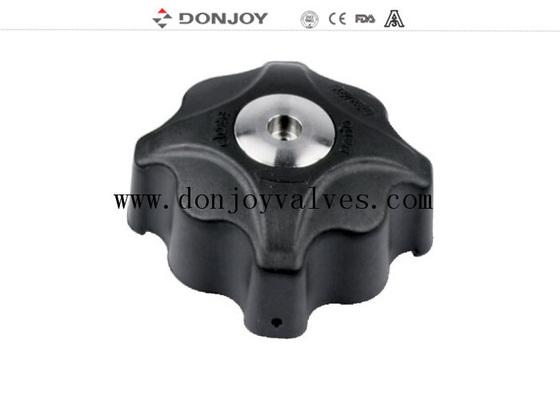

5.      Manija de plástico

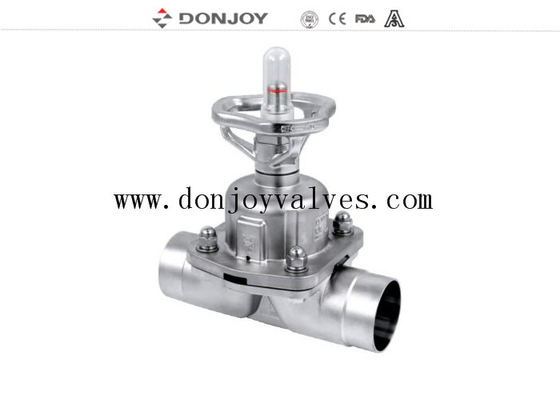

6.      Manija de acero inoxidable

7.      Actuador de acero inoxidable

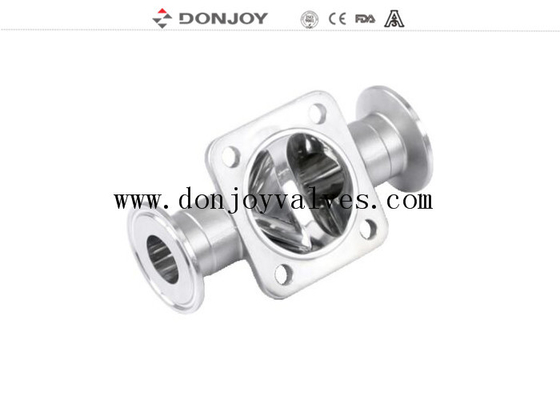

Cuerpo de la válvula:
Cuerpo forjadoEl blanco se obtiene a través de un lingote de acero inoxidable, en el proceso de forjado, junto con el forjado a alta temperatura, a través del cambio de forma del blanco por extrusión, a través del forjado la densidad del cuerpo es mayor, la estructura es más uniforme, sin agujeros de arena ni otras impurezas. Luego, a través del centro de procesamiento, se realiza un mecanizado de alta precisión.

Cuerpo fundidoSe fabrica mediante el modelo de cera de parafina del molde, la infiltración del modelo de cera de parafina en cerámica, para que toda la superficie del molde de cera del cuerpo forme una capa de cerámica fuerte. Derrita el molde de cera, luego en la fusión de la solución de acero inoxidable, después del enfriamiento, retire la apariencia de la cerámica, el cuerpo en blanco está hecho. El tamaño de la fundición es muy preciso, la apariencia es suave, limpia y ordenada.

Principios de funcionamiento

1. El diafragma proporciona el sello del cuerpo, así como el sello del asiento. No hay caminos hacia el entorno exterior, por lo que es adecuado para procesos asépticos

2. Cuando la válvula está cerrada, una almohadilla de presión que soporta el diafragma se mueve hacia la superficie de sellado en el cuerpo. Cuando la placa de presión se mueve, el diafragma se flexiona y se fuerza hacia abajo sobre el área del asiento en el centro del cuerpo, cerrando así el camino de flujo a través del cuerpo.

3. La interrelación del cuerpo con la placa de presión evita la sobrecompresión del diafragma

4. La válvula puede ser de operación manual y control neumático de operación de válvulas solenoides

Dibujo

Certificado de válvula de diafragma

1. Todas las resinas sintéticas y aditivos cumplen con la certificación FDA.

2. La composición química del material, las propiedades físicas y el proceso de fabricación están documentados.

3. Consistencia 3-a de la autenticación

4. CE-PED/97/23/EC

5. EN 10204-3.1

Aplicaciones:

Las válvulas de diafragma, operadas manual o neumáticamente, están diseñadas específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.

La válvula es excelente para el control de flujo, así como para el control de apertura/cierre.

Las válvulas de diafragma son mejores en cuanto a flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor para procesar la sustancia con partículas. El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.

Combinación de válvula de diafragma multipuerto

Configuración SPA y configuración GMP

Etiqueta: válvulas sanitarias, válvula de farmacia, válvula de diafragma
