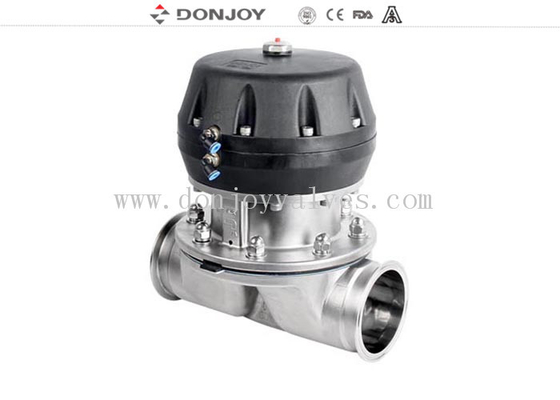

Cuerpo de fundición de acero inoxidable SS316L válvula de diafragma de membrana neumática
La etiqueta

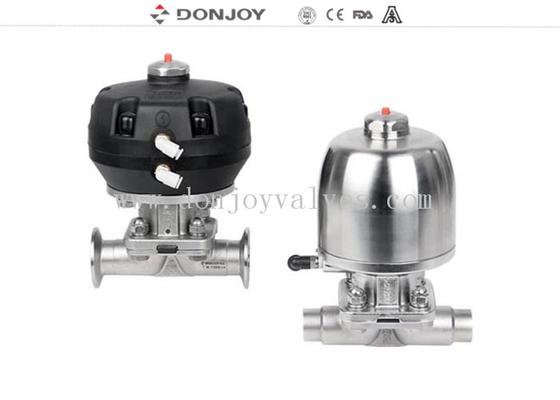

Válvula de diafragma sanitario con actuador neumático de plástico
Válvula de diafragma neumática multifunción
Válvula de diafragma neumática de cilindro de doble ubicación
Especificaciones
|
Nombre del producto: |
Cuerpo de fundición de acero inoxidable SS316L válvula de diafragma de membrana neumática |
|
Material del cuerpo de la válvula: |
Las demás: |
|
Material del sello: |
Las demás: |
|
Presión de trabajo máxima: |
8 bar |
|
Max.Temperatura de trabajo: |
150 grados C |
|
Tamaño disponible: |
Las dimensiones de las placas de ensamblaje deberán ser las siguientes: |
|
Conexión disponible: |
Se aplicará el método de calibración de la conexión. |
|
Disponible en el modelo estándar: |
Los requisitos de la norma ISO/IEC para la certificación de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A, B y C. |
|
|
Manual, neumático |
|
Estructura disponible: |
Directo, tee, tipo U, fondo del tanque |
|
|
El sensor de posición de la válvula inteligente |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600 |
|
Ámbito de aplicación: |
Productos lácteos, alimentos, bebidas, farmacia, cosméticos, etc. |
|
Cuerpo de la válvula: |
Fabricación en la que el valor de todas las materias utilizadas no exceda del 40% del precio franco fábrica |
|
Configuración: |
Flexible con varios asientos de válvulas |
Varias configuraciones de válvula de diafragma

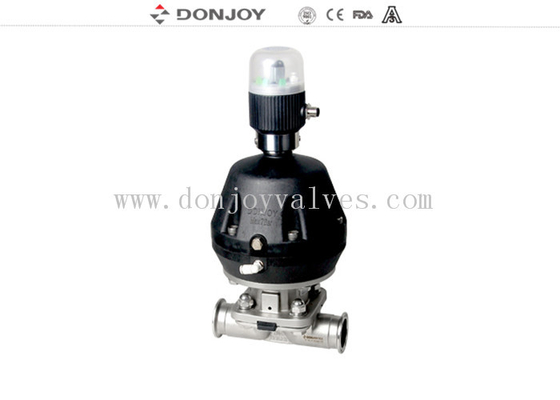

1. válvula de didafragma con controlador de proceso (IL-TOP)
2. válvula de diafragma con unidad de control (C-Top)
3Regulador de posición de las válvulas
4Módulo de sensor de posición
5. mango de plástico
6. mango de acero inoxidable
7. Acutoras de acero inoxidable
8. válvula de diafragma eléctrica
9Acutoras de plástico
10Cuerpo: fundición / forja
Cuerpo de la válvula:
Cuerpo de forjael blanco es a través de un trozo de lingotes de acero inoxidable, en el proceso de forja, junto con el cambio de forma de la forja a alta temperatura, a través de la extrusión del blanco,a través de la forja después de la densidad del cuerpo más altoEn el centro de procesamiento se realiza el mecanizado de alta precisión.
Cuerpo de fundiciónse hace por el molde modelo de cera de parafina, molde de cera de parafina infiltración en cerámica, para dejar que toda la superficie del molde cuerpo de cera formar una capa de cerámica fuerte. molde de cera de fusión,luego en la fusión de la solución de acero inoxidable, después de enfriar derribar la apariencia de cerámica, cuerpo en blanco se hace uo.Casting tamaño es muy preciso, la apariencia exterior es una suave, limpia y ordenada.
Principios de funcionamiento
1El diafragma proporciona el sello del cuerpo, así como el sello del asiento.
2Cuando la válvula se cierra, una almohadilla de presión que sostiene el diafragma se mueve hacia la cara de sellado del cuerpo.Cuando la placa de presión se mueve, el diafragma se flexiona y se forza hacia abajo en el área del asiento en el centro del cuerpo, cerrando así la ruta de flujo a través del cuerpo.
3La relación entre el cuerpo y la placa de presión evita la sobrecompresión del diafragma.
4La válvula puede ser de operación manual y de operación neumática de las tapas de control de las válvulas de solenoide
Certificado de válvula de diafragma
1Todas las resinas sintéticas y aditivos cumplen con la certificación FDA.
2Se documentan la composición química del material, sus propiedades físicas y su proceso de fabricación.
3.3-a coherencia la autenticación
4.CE-PED/97/23/CE
5.EN 10204-3.1
Aplicaciones:
Las válvulas de diafragma, operadas manualmente o neumáticamente, están diseñadas específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo, así como para el control de apertura/cierre.
Las válvulas de diafragma son mejores en el flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor para procesar la sustancia con partículas.El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.
Combinación de válvulas de diafragma de varios puertos
Configuración SPA y configuración GMP
Dibujos del producto
Etiqueta: válvulas sanitarias, válvula de Phamacy, válvula de diafragma
