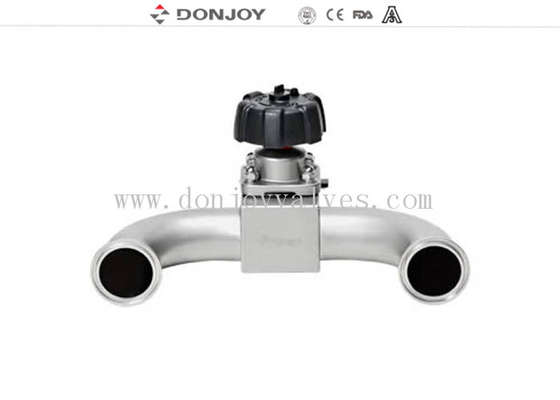

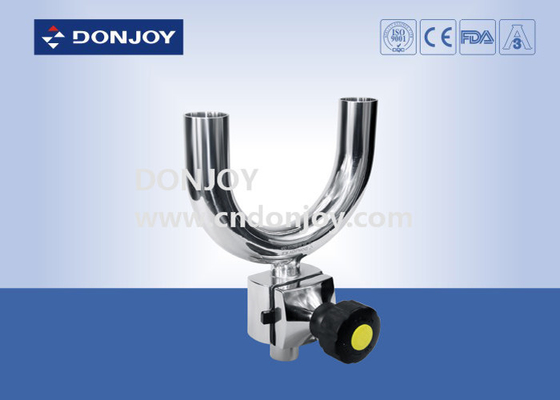

4 pulgadas SS 316L Manual Valva de diafragma sanitario de puertos múltiples Tipo U - B Tee

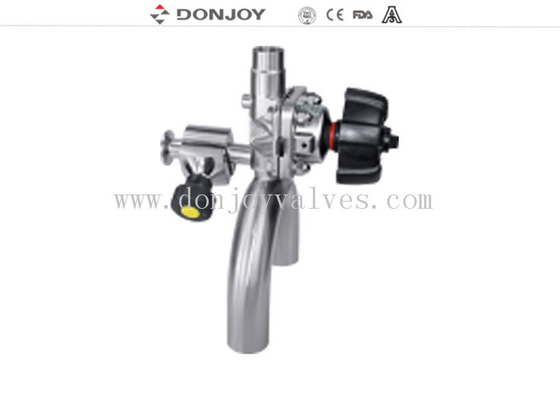

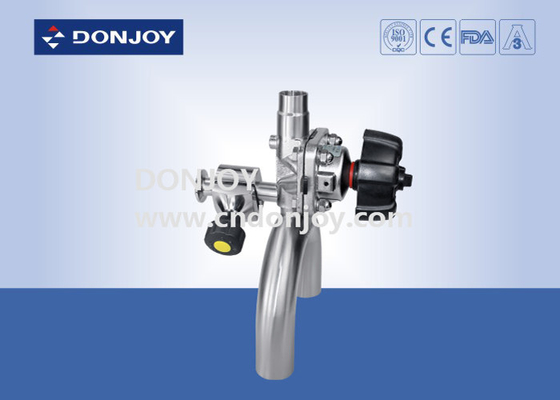

Válvula de tres vías + Válvula de muestreo, diseñada para optimizar el ángulo muerto, pero hay necesidades especiales de tubería de rama pequeña para la tubería grande, tuberías rectas ideales ≥ DN50, exportación Ramas y asiento 1/2 "-3/4"
Descripciones
Las válvulas de diafragma, operadas manualmente o neumáticamente, están diseñadas específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo, así como para el control de apertura/cierre.
Las válvulas de diafragma son mejores en la característica de flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor para procesar la sustancia con partículas.
es poco frecuente durante la aplicación del control de flujo.
Especificaciones
|
Nombre del producto:
|
Válvula de diafragma sanitario manual de varios puertos tipo U - B Tee
|
|
Material del cuerpo de la válvula:
|
Las demás:
|
|
Material del sello:
|
Se aplicará el método de ensayo de la composición de los materiales de ensayo.
PTFE+EPDM
|
|
Presión de trabajo máxima:
|
6 a 10 Bar (dependiendo del diafragma)
|
|
Max.Temperatura de trabajo:
|
-30 grados C a 130 grados C (dependiendo del diafragma)
|
|
Tamaño disponible:
|
Las dimensiones de las placas de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje.
|
|
Conexión disponible:
|
Clampada / soldadura / rosca / conexión especial
|
|
Disponible en el modelo estándar:
|
El número de unidades de producción de los vehículos de la categoría M2 será el siguiente:
|
|
Operado:
|
Manual, neumático
|
|
Estructura disponible:
|
Directo, tee, tipo U, fondo del tanque
|
|
Control:
|
El sensor de posición de la válvula inteligente
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Ámbito de aplicación:
|
Productos lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
|
Dirección de la válvula:
|
Esté hacia arriba.
|
|
Número de puerto:
|
Dirección de varios puertos
|
Cuerpo de la válvula:
Cuerpo de forjael blanco es a través de un trozo de lingotes de acero inoxidable, en el proceso de forja, junto con el cambio de forma de la forja a alta temperatura, a través de la extrusión,a través de la forja después de la dependencia del cuerpo superiorEn el centro de procesamiento se realiza el mecanizado de alta precisión.
Cuerpo de fundiciónEl molde de cera de parafina se infiltra en la cerámica para que toda la superficie del molde de cera del cuerpo forme una capa de cerámica fuerte.Luego, en la fusión de la solución de acero inoxidable, después de enfriar la apariencia de la cerámica, el cuerpo en blanco se hace. El tamaño de fundición es muy preciso, la apariencia exterior es suave, limpia y ordenada.
Operación neumática
1. válvula de didafragma con posicionador/controlador de proceso ((IL-TOP)
2. válvula de diafragma con unidad de control ((C-Top)
3Regulador de posición de las válvulas
4Módulo de sensor de posición
5Actuador de acero inoxidable
6Actuador de plástico
Operación eléctrica
7. válvula de diafragma eléctrica
Operación manual
8. mango de plástico
9. mango de acero inoxidable
Material del cuerpo de la válvula
10Cuerpo: fundición / forja
El diafragma:
Sello único: Para el EPDM el rango de temperatura es de -10 a 120 grados, y es adecuado para su uso en ambientes de vacío.
EPDM + PTFE (adhesivo): La temperatura es la misma con Single sea, pero para el diafragma de PTFE con alta resistencia química, alta estabilidad, buena flexibilidad, larga vida, alta sellado,No hay frio DegeneraciónTambién se puede utilizar para el sistema de desinfección de vapor.
EPDM + PTFE ((Separado), La temperatura máxima puede sufrir 150 grados puede puede trabajar en malas condiciones
Y cuando usted pidió la cotización y no marcó la solicitud, vamos a proporcionar el EPDM + PTFE ((adhesivo) uno
Sobre el tratamiento: Si para pulido mecánico: Ra alrededor de 0.3 um, Si pulido eléctrico: Ra alrededor de 0.25um. También puede según la solicitud del cliente
Dibujos del producto
Presentación del producto
