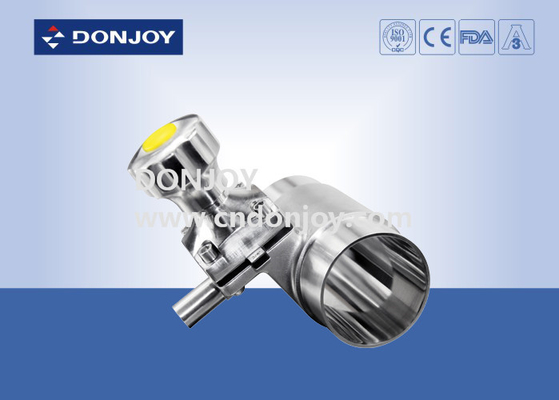

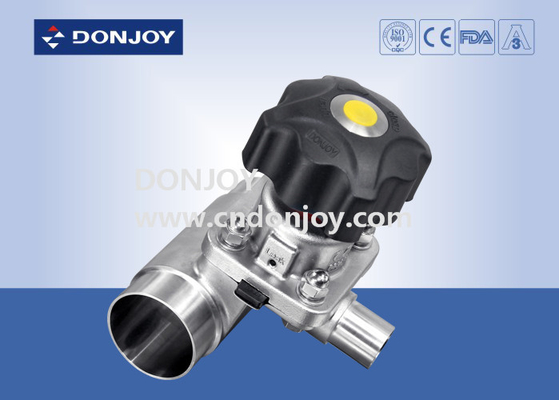

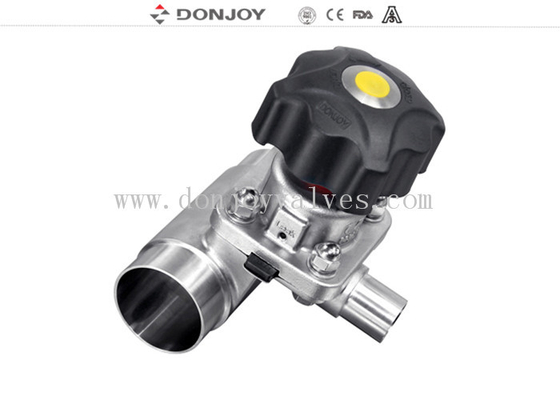

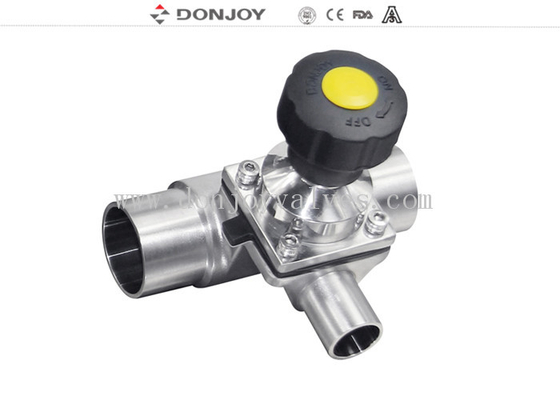

Válvula de diafragma sanitaria DONJOY / Válvula de tres vías con extremos soldados y manija de plástico
Diversas configuraciones de válvula de diafragma
1. Válvula de diafragma con posicionador / Controlador de proceso (IL-TOP)
2. Válvula de diafragma con unidad de control (C-Top)
3. Regulador de posición de válvula
4. Módulo sensor de posición
5. Manija de plástico
6. Manija de acero inoxidable
7. Actuador de acero inoxidable
8. Válvula de diafragma eléctrica
9. Actuador de plástico
10. Cuerpo: Fundición / Forja
Aplicaciones
La válvula de diafragma operada manualmente está diseñada específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo, así como para funciones de apertura/cierre.
La válvula de diafragma es mejor en cuanto a la característica de flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor para procesar la sustancia con partículas. El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.
Principios de funcionamiento
El diafragma proporciona el sellado del cuerpo, así como el sellado del asiento. No hay caminos hacia el entorno exterior, por lo que es adecuado para procesos asépticos.
Cuando la válvula está cerrada, una almohadilla de presión que soporta el diafragma se mueve hacia la cara de sellado en el cuerpo. Cuando la placa de presión se mueve, el diafragma se flexiona y se fuerza hacia abajo sobre el área del asiento en el centro del cuerpo, cerrando así la vía de flujo a través del cuerpo. La interrelación del cuerpo con la placa de presión evita la sobrecompresión del diafragma.
Especificaciones
|
Nombre del producto:
|
Válvula de diafragma sanitaria multipuerto SS 316L de tipo mini
Válvula de tres vías con extremos soldados
|
|
Material del cuerpo de la válvula:
|
SS316L
|
|
Material del sello:
|
Junta de silicona única / PTFE adhesivo+EPDM / Dos piezas
PTFE+EPDM
|
|
Presión máxima de trabajo:
|
6-8 Bar (dependiendo del diafragma)
|
|
Temperatura máxima de trabajo:
|
-30 a 150 grados C
|
|
Tamaño disponible:
|
1/4”-3/4”, DN6-DN15
|
|
Conexión disponible:
|
Abrazadera/soldadura/rosca/conexión especial
|
|
Estándar disponible:
|
3A/BPE/DIN/ISO/IDF
|
|
Operado:
|
Manual, Neumático
|
|
Estructura disponible:
|
Recta, en T, tipo U, fondo de tanque
|
|
Control:
|
Posicionador de válvula inteligente / Control C-TOP / sensor de posición
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Ámbito adecuado:
|
Para el procesamiento de productos lácteos, alimentos, bebidas, farmacia, etc.
|
|
Fabricación del cuerpo de la válvula:
|
Fundición o Forja
|
|
Sensor de posición:
|
Opcional
|
|
Detalles del embalaje:
|
Embalaje de burbujas para cada válvula. El embalaje exterior es de cartón o
cajas de madera contrachapada. O según la solicitud de los clientes.
|
|
Detalles de la entrega:
|
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T.
|
Detalles del embalaje
Embalaje de burbujas para cada válvula.
El embalaje exterior es de cartón o cajas de madera contrachapada.
O según la solicitud de los clientes.
Detalles de la entrega
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T.
Dibujo del productog
Visualización del producto
