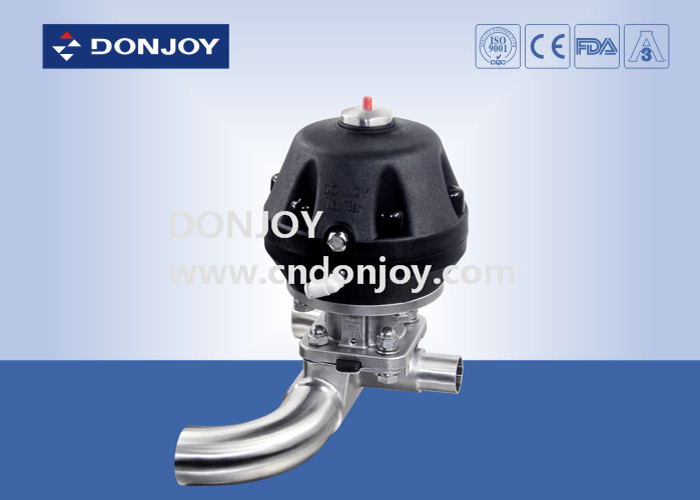

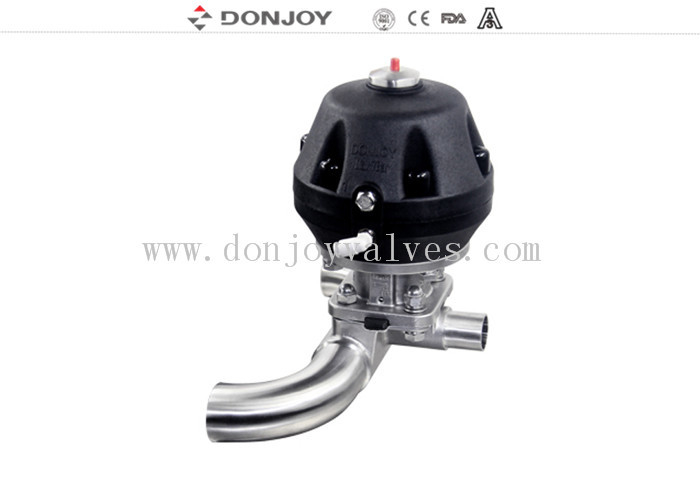

Válvula de diafragma neumática de plástico tipo U de tres vías de acuerdo con ASME BPE

Válvula de diafragma neumática de plástico tipo U de tres vías según ASME BPE

Especificaciones


Descripción
Diversas configuraciones de válvula de diafragma

Operación neumática

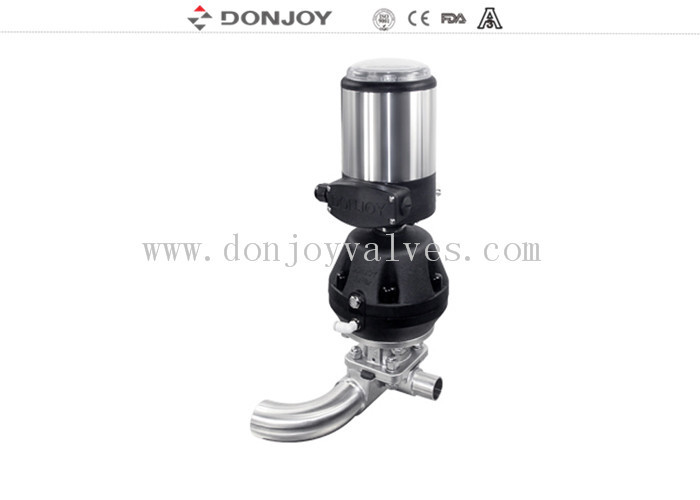

1. Válvula de diafragma con posicionador/controlador de proceso (IL-TOP)
2. Válvula de diafragma con unidad de control (C-Top)  Mimi C top
3. Regulador de posición de la válvula
4. Módulo sensor de posición
5. Actuador de acero inoxidable
6. Actuador de plástico

Operación eléctrica
7. Válvula de diafragma eléctrica

Operación manual
8. Manija de plástico`
9. Manija de acero inoxidable

Material del cuerpo de la válvula
10. Cuerpo: Fundición / Forja

Aplicaciones:
Las válvulas de diafragma, operadas manual o neumáticamente, están diseñadas específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo, así como para el control de apertura/cierre.
Las válvulas de diafragma son mejores en cuanto a la característica de flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor para procesar la sustancia con partículas. El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.

Cuerpo de la válvula:
Cuerpo forjadoEl blanco es a través de una pieza de lingote de acero inoxidable, en el proceso de forja, junto con la forja a alta temperatura, a través de la extrusión el blanco cambia de forma, a través de la forja después de que la densidad del cuerpo sea mayor, la estructura es más uniforme, sin agujeros de arena ni otras impurezas. Luego, a través del centro de procesamiento, se realiza un mecanizado de alta precisión.

Cuerpo de fundiciónSe fabrica mediante el modelo de cera de parafina del molde, la infiltración del modelo de cera de parafina en cerámica, para que la superficie del molde de cera de todo el cuerpo forme una capa de cerámica fuerte. Derrita el molde de cera, luego en la fusión de la solución de acero inoxidable, después del enfriamiento, retire la apariencia de la cerámica, el cuerpo en blanco está hecho. El tamaño de la fundición es muy preciso, la apariencia exterior es suave, limpia y ordenada.

Principios de funcionamiento

1. El diafragma proporciona el sello del cuerpo, así como el sello del asiento. No hay caminos hacia el entorno exterior, por lo que es adecuado para procesos asépticos

2. Cuando la válvula está cerrada, una almohadilla de presión que soporta el diafragma se mueve hacia la cara de sellado en el cuerpo. Cuando la placa de presión se mueve, el diafragma se flexiona y se fuerza hacia abajo sobre el área del asiento en el centro del cuerpo, cerrando así el camino de flujo a través del cuerpo.

3. La interrelación del cuerpo con la placa de presión evita la sobrecompresión del diafragma

4. La válvula puede ser de operación manual y control neumático de las tapas de las electroválvulas

Certificado de válvula de diafragma

1. Todas las resinas sintéticas y aditivos cumplen con la certificación de la FDA.

2. La composición química del material, las propiedades físicas y el proceso de fabricación están documentados.

3. Autenticación de consistencia 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Diafragma de la válvula

1. EPDM+PTFE (Adhesivo)La tableta de diafragma tiene alta resistencia química, alta estabilidad, buena flexibilidad, larga vida útil, alto sellado, sin degeneración del código y no se ve afectada por las fluctuaciones de temperatura, excelente rendimiento, ya sea ciclo térmico, ciclo frío o sistema de desinfección por vapor.

Especificación: 1-3", DN20-DN80

Temperatura: -20 a 120 grados

2. EPDM+PTFE (Separado) Puede reducir la tolerancia del diafragma y prolongar la vida útil del diafragma

Especificación: 1-4", DN20-DN100

Temperatura: -20 a 150 grados

3 Sello único (EPDM/SILICONA/FPM), el diafragma de goma incrustado con una capa de fibra vulcanizada mejora sus propiedades mecánicas, luego el diafragma en presión y temperatura tiene alta estabilidad de sellado, refuerzo de fibra endurecido en perno de acero inoxidable, para garantizar una mejor unión de goma y metal. Por lo tanto, es adecuado para su uso en entornos de vacío.

Especificación: 1-4", DN20-DN100

Temperatura: -10 a 120 grados

4. Junta de diafragma tipo mini (EPDM, SILICONA, FPM, EPDM+PTFE)

Especificación: 1/4"-3/4", DN6-DN15

Temperatura: -20 a 150 grados

Tratamiento de la superficie:

1. Para pulido mecánico: Interior Ra＜0.5μm, Exterior: De 1-4" Granallado, Por debajo de 1" con pulido espejo

Si necesita más información, contáctenos directamente.
