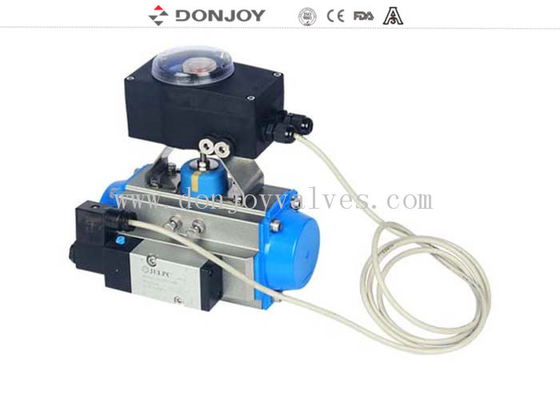

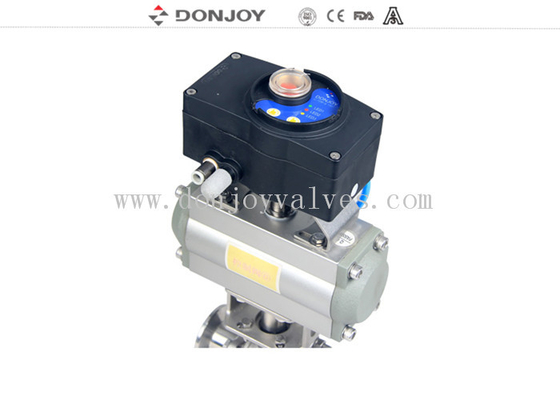

Válvula Actuador de aluminio con unidad de control inteligente C TOP-1561 para PLC de retroalimentación
Característica técnica
1 Entrada: PNP24VDC
2. Salida de retroalimentación: PNP DC24V y 4-20mA
3.Alimentación: DC24V ± 10%
4.Comunicación en autobús:AS-I BUS
5.Precisión: precisión de posicionamiento repetida ≤ 0,2%
6Ajuste: función de ajuste automático con un solo botón
7.Modo de funcionamiento: Manual/Automático
8Función de diagnóstico a prueba de fugas
9.Display: dos secciones Luz Color abierto: Verde/rojo, Cerrado: rojo/verde
10- Rango de golpe: 0 a 180 grados.
Especificación
| Nombre del producto |
Posicionador de válvulas inteligente |
| Mediano |
Aire comprimido lubricado, gases inertes |
| Temperatura de trabajo máxima |
70°C |
| Presión de trabajo |
1.5 bar - 7 bar (22 PSI a 102 PSI) |
| Conector |
G1/8" |
| Nivel de protección |
Protección IP67 |
| Flujo de aire |
200 NL |
| Características |
Actuación neumática de doble acción |
| Estructura |
Podría ser con el sensor de posición. |
| Infarto cerebral |
180 grados |
| Max. C - Unidades TOP |
31 C - Unidades TOP |
| Cables de conexión |
2 metros |
| Autobús AS-I |
longitud máxima: 1 m |
Aplicaciones
C - TOP es un controlador neumático que está diseñado para garantizar una válvula de control óptima.
Es compatible con la mayoría de los sistemas automáticos PLC.
Se podría instalar en todo tipo de válvulas neumáticas, como válvula a prueba de mezcla, válvula mariposa, válvula de bola, válvula de diafragma, válvula de retroceso y válvula de globo, etc.
Diseño y características
Conexión de sensores con válvula de solenoide (actuador) de forma fácil, rápida y económica mediante el dominio AS-I BUS.
Dado que los cables se reducen en gran medida, la instalación y el arranque se vuelven más convenientes.
Además, el tiempo de inicio se acorta y se pueden evitar algunos problemas ocultos en la instalación.AS - I conector de reemplazo de aislamiento y el propio conector del cable.
C - Unidad de control de válvula TOP - - 2014
Versión que regula el desplazamiento
|
Modelo
|
Sensor de la misma
|
Válvula de solenoide |
El poder
|
Conexión
|
Las observaciones
|
|
Se aplicará a los productos de las categorías IIa y IIIa.
|
1
|
1
|
24 V de corriente continua
|
Conexión por cable
|
Actuación única
|
|
Se aplicará a los productos de las categorías IIa y IIIa.
|
1
|
2
|
24 V de corriente continua
|
Conexión por cable
|
Doble actuación
|
|
Se aplicará a los productos de las categorías IIa y IIIa.
|
1
|
3
|
24 V de corriente continua
|
Conexión por cable
|
Tres efectos (válvula a prueba de mezcla)
|
|
Se aplicará el procedimiento siguiente:
|
1
|
1
|
24 V de corriente continua
|
Autobús AS-I
|
Actuación única
|
|
Se aplicará el procedimiento siguiente:
|
1
|
2
|
24 V de corriente continua
|
Autobús AS-I
|
Doble actuación
|
|
Se aplicará el procedimiento siguiente:
|
1
|
3
|
24 V de corriente continua
|
Autobús AS-I
|
Tres efectos (válvula a prueba de mezcla)
|
Versión de regulación mecánica
|
Modelo
|
Sensor de la misma
|
Válvula de solenoide |
El poder
|
Conexión
|
Las observaciones
|
|
Se aplicará el procedimiento siguiente:
|
1
|
1
|
24 V de corriente continua
|
Conexión por cable
|
Actuación única
|
|
Se aplicará el procedimiento siguiente:
|
2
|
1
|
24 V de corriente continua
|
Conexión por cable
|
Actuación única
|
|
Se aplicará a los productos de las categorías 1 y 2 del presente anexo.
|
2
|
2
|
24 V de corriente continua
|
Conexión por cable
|
Doble actuación
|
|
Se aplicará a los productos de las categorías 1 y 2 del presente anexo.
|
3
|
3
|
24 V de corriente continua
|
Conexión por cable
|
Tres efectos (válvula a prueba de mezcla)
|
|
Se aplicará el método de clasificación de los productos.
|
1
|
1
|
24 V de corriente continua
|
Autobús AS-I
|
Actuación única
|
|
Se aplicará el método de clasificación de los productos.
|
2
|
1
|
24 V de corriente continua
|
Autobús AS-I
|
Actuación única
|
|
Se aplicará el método de clasificación de los productos.
|
2
|
2
|
24 V de corriente continua
|
Autobús AS-I
|
Doble actuación
|
|
Se aplicará el método de clasificación de los productos.
|
3
|
3
|
24 V de corriente continua
|
Autobús AS-I
|
Tres efectos (válvula a prueba de mezcla)
|
