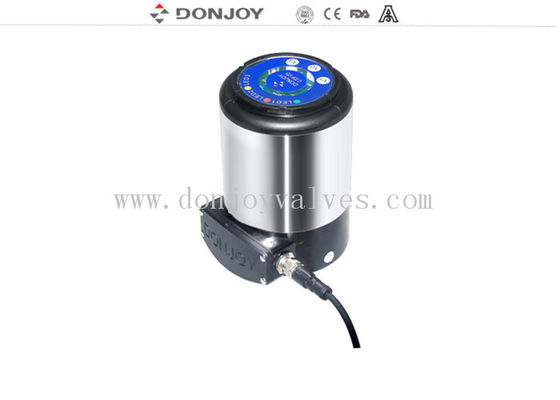

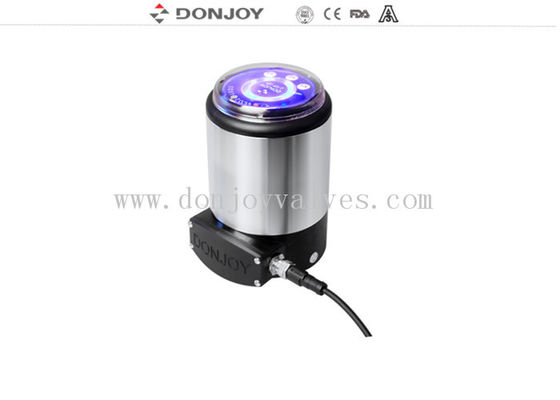

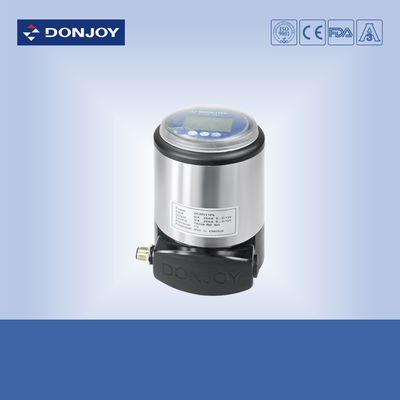

5.0-7.0 Dispositivo de posicionamiento inteligente de válvulas de barra

5.0-7.0 Bar posicionador de válvula inteligente dispositivo de control de la red de bus CE / ISO / FDA

Especificación


 Aplicaciones
El controlador (IL - TOP) se utiliza principalmente en los sistemas de todo tipo de control de procesos de fluidos y control de flujo.

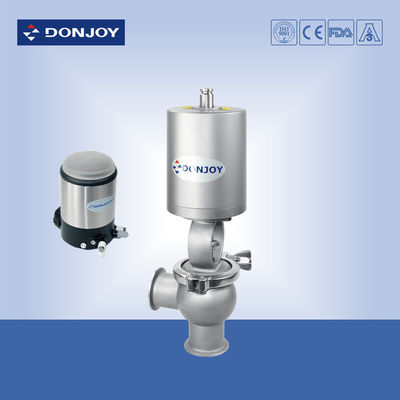

IL-TOP podría instalarse en todo tipo de actuadores en movimiento lineal, como válvula de asiento de ángulo neumático, válvula de diafragma, válvula mariposa, válvula de globo y válvula de bola, etc.que son las válvulas para regular el flujo.
IL-TOP podría instalarse fácilmente en los actuadores que son adecuados para la situación de alta pureza.

Características
La entrada de señal de 0/4 - 20mA a 0 - 5/10V (norma)
0/4 - 20mA salida de retroalimentación de posición (opcional)
Control del BUS de red del dispositivo (opcional)
Movimiento lineal / actuador de movimiento rotativo (opcional)
Potencia: DC.24V
Presión neumática: 5,0-7,0 bar
Conector: G1/8"
Nivel de protección: IP67
Características técnicas
El control podría utilizarse como posicionador o controlador de proceso.
Como posicionador, podría ajustar la posición de la válvula de acuerdo con el punto de ajuste.
Como controlador de proceso, la MPU recibirá la señal del control comparando el valor de posición de ajuste de la válvula con la posición real de la válvula, mediante el algoritmo de control PIC,el controlador de proceso conducirá la válvula al posicionador objetivo exacto de la válvula.
El controlador está compuesto por un MPU, una unidad de detección mediante señal de control, un detector de posición, una pantalla LCD, un teclado y una válvula piezoeléctrica, etc.

Instalación
Es muy simple instalar el controlador y el actuador, y la posición de la pantalla de LCD se puede ajustar.
Para bajar la cubierta transparente en sentido contrario a las agujas del reloj y, a continuación:
Para operar el teclado, aflojar la base y 2 tornillos mediante llave inglesa M5;
Para girarlo fácilmente y ajustarlo a la dirección de visualización que desee, y volver a apretar los 2 tornillos por llave inglesa;
Para aflojar la caja terminal, quitar los 4 tornillos y abrir la caja, y operar de acuerdo con el diagrama de conexión.
Necesita conector para combinar el controlador con el actuador.

 Información sobre el pedido
