Lugar de origen:
CHINA
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
C-TOP-1421/1721
éntrenos en contacto con
Vídeo
Vídeo

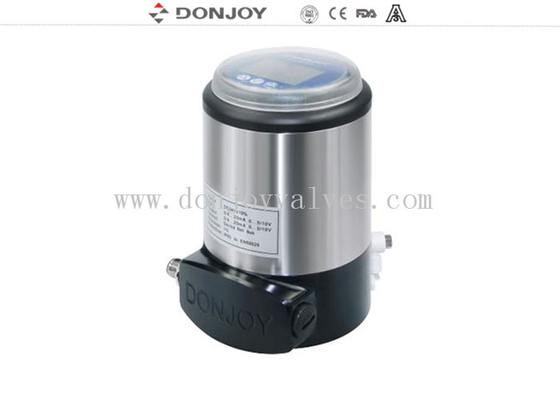

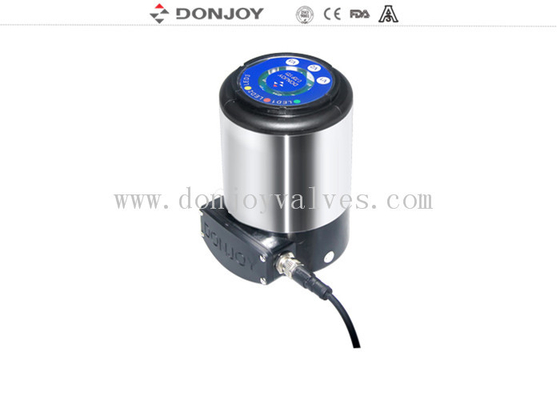

Control de equipos de acero inoxidable para alimentos sanitarios válvula de control neumática C-TOP abierta y cerrada
Especificación
|
Nombre del producto |
El controlador |
|
Mediano |
Aire comprimido lubricado, gases inertes |
|
Temperatura de trabajo máxima |
70°C |
|
Presión de trabajo |
1.5 bar - 7 bar (22 PSI a 102 PSI) |
|
Conector |
G1/8" |
|
Nivel de protección |
Protección IP67 |
|
Flujo de aire |
200 NL |
|
Infarto cerebral |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|
Max. C - Unidades TOP |
31 C - Unidades TOP |
|
Cables de conexión |
2 metros |
|
Autobús AS-I |
longitud máxima: 1 m |
|
Función |
Para el control de la posición de las válvulas |
|
Características |
Sensor de posición inductivo |
Tabla de elección del modelo
| Controller C-TOP 1421/1721 /222a (Versión recomendada) | |||
|
Control de entrada | Se recomienda el actuador | Señales de salida |
| 1 válvula de solenoide | con un ejector neumático de una sola acción | PNP 2 posición 4-20mA | |
| 2 válvulas electrónicas | Actuación neumática de doble acción | PNP 2 posición 4-20mA | |
| 3 válvulas electrónicas | para válvulas a prueba de mezcla | PNP 3 posición 4-20mA | |
| 3 Válvulas electrónicas | para válvulas a prueba de mezcla | PNP 4 posición (incluido el sensor externo 1pc) 4-20mA | |
| Control C-TOP 1421/1721/2221 (versión del protocolo de bus AS-I BUS-V3.0) | |||
|
Control de entrada | Se recomienda el actuador | Señales de salida |
| 1 válvula de solenoide | con un ejector neumático de una sola acción | PNP 2 posición 4-20mA | |
| 2 válvulas electrónicas | Actuación neumática de doble acción | PNP 2 posición 4-20mA | |
| 3 válvulas electrónicas | para válvulas a prueba de mezcla | PNP 3 posición 4-20mA | |
Aplicaciones
C - TOP es un controlador neumático diseñado para garantizar una válvula de control óptima.
Es compatible con la mayoría de los sistemas automáticos PLC.

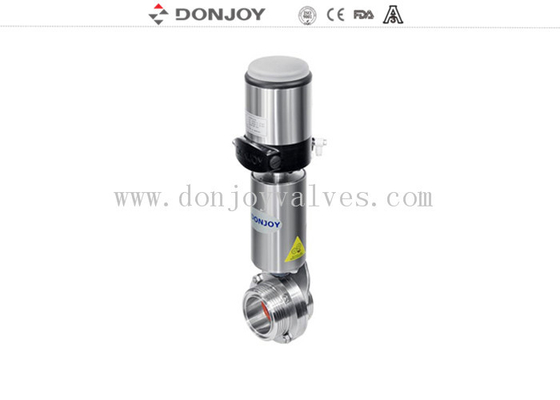

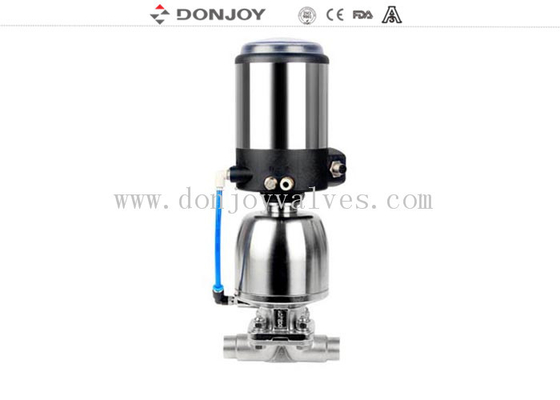

Se podría instalar en todo tipo de válvulas neumáticas, como válvula a prueba de mezcla, válvula mariposa, válvula de bola, válvula de diafragma, válvula de retroceso y válvula de globo, etc.
Diseño y características
Conexión de sensores con válvula de solenoide (actuador) de forma fácil, rápida y económica mediante el dominio AS-I BUS.
Dado que los cables se reducen en gran medida, la instalación y el arranque se vuelven más convenientes.
Además, el tiempo de inicio se acorta, y algunos problemas ocultos en la instalación se pueden evitar.Las partes son las mismas que el estándar C - TOP.AS - I conector de reemplazo de aislamiento y el propio conector del cable.
C - Unidad de control de válvula TOP - - 2014
Versión que regula el desplazamiento
|
Modelo |
Sensor de la misma |
Válvula de solenoide |
El poder |
Conexión |
Las observaciones |
|
Se aplicará a los productos de las categorías IIa y IIIa. |
1 |
1 |
24 V de corriente continua |
Conexión por cable |
Actuación única |
|
Se aplicará a los productos de las categorías IIa y IIIa. |
1 |
2 |
24 V de corriente continua |
Conexión por cable |
Doble actuación |
|
Se aplicará a los productos de las categorías IIa y IIIa. |
1 |
3 |
24 V de corriente continua |
Conexión por cable |
Tres efectos (válvula a prueba de mezclas) |
|
Se aplicará el procedimiento siguiente: |
1 |
1 |
24 V de corriente continua |
Autobús AS-I |
Actuación única |
|
Se aplicará el procedimiento siguiente: |
1 |
2 |
24 V de corriente continua |
Autobús AS-I |
Doble actuación |
|
Se aplicará el procedimiento siguiente: |
1 |
3 |
24 V de corriente continua |
Autobús AS-I |
Tres efectos (válvula a prueba de mezclas) |
Versión de regulación mecánica
|
Modelo |
Sensor de la misma |
Válvula de solenoide |
El poder |
Conexión |
Las observaciones |
|
Se aplicará el procedimiento siguiente: |
1 |
1 |
24 V de corriente continua |
Conexión por cable |
Actuación única |
|
Se aplicará el procedimiento siguiente: |
2 |
1 |
24 V de corriente continua |
Conexión por cable |
Actuación única |
|
Se aplicará a los productos de las categorías 1 y 2 del presente anexo. |
2 |
2 |
24 V de corriente continua |
Conexión por cable |
Doble actuación |
|
Se aplicará a los productos de las categorías 1 y 2 del presente anexo. |
3 |
3 |
24 V de corriente continua |
Conexión por cable |
Tres efectos (válvula a prueba de mezcla) |
|
Se aplicará el método de clasificación de los productos. |
1 |
1 |
24 V de corriente continua |
Autobús AS-I |
Actuación única |
|
Se aplicará el método de clasificación de los productos. |
2 |
1 |
24 V de corriente continua |
Autobús AS-I |
Actuación única |
|
Se aplicará el método de clasificación de los productos. |
2 |
2 |
24 V de corriente continua |
Autobús AS-I |
Doble actuación |
|
Se aplicará el método de clasificación de los productos. |
3 |
3 |
24 V de corriente continua |
Autobús AS-I |
Tres efectos (válvula a prueba de mezcla) |
Instalación
Presentación del producto
