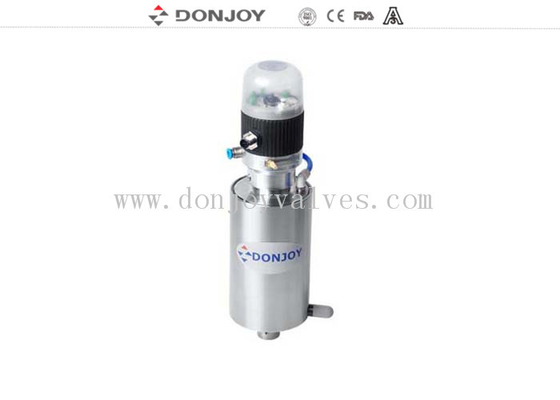

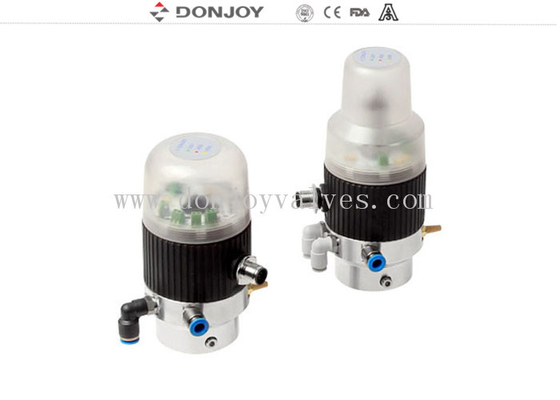

Unidad de control de posicionador de válvula inteligente para válvulas reguladoras de tamaño pequeño
Característica técnica
1 Entrada: PNP24VDC
2. Salida de retroalimentación: PNP DC24V y 4-20mA
3.Alimentación: DC24V ± 10%
4.Comunicación en autobús:AS-I BUS
5.Exactitud: precisión de posicionamiento repetido ≤ 0,2%
6. Ajuste: función de ajuste automático con un solo botón
7.Modo de funcionamiento: funcionamiento manual/automático
8Función de diagnóstico a prueba de fugas
9.Display: dos secciones Luz Color abierto: Verde/rojo, Cerrado: rojo/verde
10.Rango de movimiento: 0-60 mm/0-30 mm
Especificación
|
Nombre del producto
|
Posicionador de válvulas inteligente
|
|
Mediano
|
Aire comprimido lubricado, gases inertes
|
|
Temperatura de trabajo máxima
|
70°C
|
|
Presión de trabajo
|
1.5 bar - 7 bar (22 PSI a 102 PSI)
|
|
Conector
|
G1/8"
|
|
Nivel de protección
|
Protección IP67
|
|
Infarto cerebral
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Max. C - Unidades TOP
|
31 C - Unidades TOP
|
|
Cables de conexión
|
2 metros
|
|
Autobús AS-I
|
longitud máxima: 1 m
|
|
Modo de funcionamiento
|
Funcionamiento neumático
|
|
Certificado
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO
|
Aplicaciones
C - TOP es un controlador neumático diseñado para garantizar una válvula de control óptima.
Es compatible con la mayoría de los sistemas automáticos PLC.
podría instalarse en todo tipo de válvulas neumáticas, como válvulas a prueba de mezclas, válvulas de mariposa,
Valvula de esfera, válvula de diafragma, válvula de marcha atrás y válvula de globo, etc.
Diseño y características
Conexión de sensores con válvula de solenoide (actuador) de forma fácil, rápida y económica mediante el dominio AS - I BUS.
Dado que los cables se reducen en gran medida, la instalación y el arranque se vuelven más convenientes.
Además, el tiempo de arranque se acorta y se pueden evitar algunos problemas ocultos en la instalación.
Las piezas son las mismas que la C-TOP estándar. La única parte cambiada es la tarjeta incorporada.
AS - I conector de reemplazo de aislamiento y el propio conector del cable.
C - Unidad de control de válvula TOP - - 2014 Versión que regula el desplazamiento
|
Modelo
|
Sensor de la misma
|
Válvula de solenoide |
El poder
|
Conexión
|
Las observaciones
|
|
Se aplicará a los productos de las categorías IIa y IIIa.
|
1
|
1
|
24 V de corriente continua
|
Conexión por cable
|
Actuación única
|
|
Se aplicará a los productos de las categorías IIa y IIIa.
|
1
|
2
|
24 V de corriente continua
|
Conexión por cable
|
Doble actuación
|
|
Se aplicará a los productos de las categorías IIa y IIIa.
|
1
|
3
|
24 V de corriente continua
|
Conexión por cable
|
Tres efectos (válvula a prueba de mezcla)
|
|
Se aplicará el procedimiento siguiente:
|
1
|
1
|
24 V de corriente continua
|
Autobús AS-I
|
Actuación única
|
|
Se aplicará el procedimiento siguiente:
|
1
|
2
|
24 V de corriente continua
|
Autobús AS-I
|
Doble actuación
|
|
Se aplicará el procedimiento siguiente:
|
1
|
3
|
24 V de corriente continua
|
Autobús AS-I
|
Tres efectos (válvula a prueba de mezcla)
|
Versión de regulación mecánica
|
Modelo
|
Sensor de la misma
|
Válvula de solenoide |
El poder
|
Conexión
|
Las observaciones
|
|
Se aplicará el procedimiento siguiente:
|
1
|
1
|
24 V de corriente continua
|
Conexión por cable
|
Actuación única
|
|
Se aplicará el procedimiento siguiente:
|
2
|
1
|
24 V de corriente continua
|
Conexión por cable
|
Actuación única
|
|
Se aplicará a los productos de las categorías 1 y 2 del presente anexo.
|
2
|
2
|
24 V de corriente continua
|
Conexión por cable
|
Doble actuación
|
|
Se aplicará a los productos de las categorías 1 y 2 del presente anexo.
|
3
|
3
|
24 V de corriente continua
|
Conexión por cable
|
Tres efectos (válvula a prueba de mezcla)
|
|
Se aplicará el método de clasificación de los productos.
|
1
|
1
|
24 V de corriente continua
|
Autobús AS-I
|
Actuación única
|
|
Se aplicará el método de clasificación de los productos.
|
2
|
1
|
24 V de corriente continua
|
Autobús AS-I
|
Actuación única
|
|
Se aplicará el método de clasificación de los productos.
|
2
|
2
|
24 V de corriente continua
|
Autobús AS-I
|
Doble actuación
|
|
Se aplicará el método de clasificación de los productos.
|
3
|
3
|
24 V de corriente continua
|
Autobús AS-I
|
Tres efectos (válvula a prueba de mezcla)
|
Instalación
Presentación del producto
