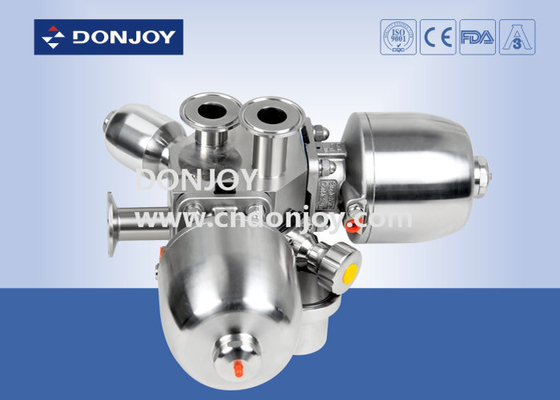

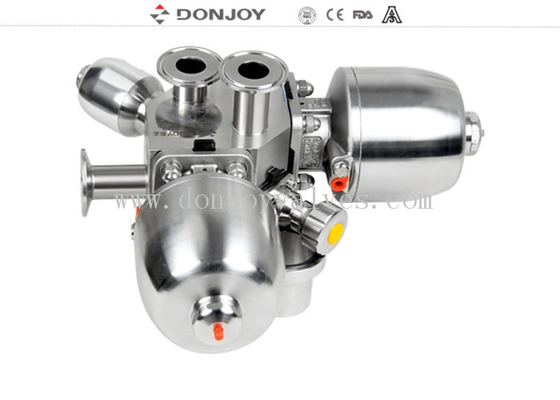

DONJOY sanitario de puertos múltiples válvula de diafragma, válvula de puertos múltiples
Especificaciones
|
Nombre del producto:
|
Valva de diafragma neumática de puerto múltiple para
industria farmacéutica
|
|
Material del cuerpo de la válvula:
|
Las demás:
|
|
Material del sello:
|
Se aplicará el método de ensayo de la composición de los materiales de ensayo.
PTFE+EPDM
|
|
Presión de trabajo máxima:
|
10 bar
|
|
Max.Temperatura de trabajo:
|
130 grados C
|
|
Tamaño disponible:
|
"-3" DN25-DN80
|
|
Conexión disponible:
|
Se aplicará el método de calibración de la conexión.
|
|
Disponible en el modelo estándar:
|
Los requisitos de la norma ISO/IEC para la certificación de los vehículos de la categoría M2 se aplicarán a los vehículos de las categorías M2 y M3.
|
|
Operado:
|
Manual, neumático
|
|
Estructura disponible:
|
Directo, tee, tipo U, fondo del tanque
|
|
Control:
|
El sensor de posición de la válvula inteligente
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Ámbito de aplicación:
|
Productos lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
|
Manual de instrucciones:
|
Chino - Inglés bilingüe
|
|
Dirección del puerto:
|
Según la situación real
|
Descripción
Varias configuraciones de válvula de diafragma
1. válvula de didafragma con controlador de proceso (IL-TOP)
2. válvula de diafragma con unidad de control ((C-Top)
3Regulador de posición de las válvulas
4Módulo de sensor de posición
5. mango de plástico
6. mango de acero inoxidable
7. Acutoras de acero inoxidable
8. válvula de diafragma eléctrica
9Acutoras de plástico
10Cuerpo: fundición / forja
Principios de funcionamiento
1El diafragma proporciona el sello del cuerpo, así como el sello del asiento.
2Cuando se cierra la válvula, una almohadilla de presión que sostiene el diafragma se mueve hacia la cara de sellado del cuerpo.Cuando la placa de presión se mueve, el diafragma se flexiona y se forza hacia abajo en el área del asiento en el centro del cuerpo, cerrando así la ruta de flujo a través del cuerpo.
3La relación entre el cuerpo y la placa de presión evita la sobrecompresión del diafragma.
4La válvula puede ser de operación manual y de operación neumática de las tapas de control de las válvulas de solenoide
Certificado de válvula de diafragma
1Todas las resinas sintéticas y aditivos cumplen con la certificación FDA.
2Se documentan la composición química del material, sus propiedades físicas y su proceso de fabricación.
3.3-a coherencia la autenticación
4.CE-PED/97/23/CE
5.EN 10204-3.1
Diafragma de la válvula
1. EPDM+PTFE (adhesivo)Las tabletas de diafragma tienen una alta resistencia química, alta estabilidad, buena flexibilidad, larga vida útil, alto sellamiento, sin degeneración de código y no afectadas por fluctuaciones de temperatura.si es un ciclo térmico, ciclo de frío, o sistema de desinfección por vapor.
Septificación: 1-3", DN20-DN80
Temperatura: -20 a 120 grados
2. EPDM+PTFE (Separado) Puede reducir la tolerancia del diafragma y prolongar la vida útil del diafragma
Septificación: 1-4", DN20-DN100
Temperatura: -20 a 150 grados
3 sello único (EPDM/SILICONE/FPM), el diafragma de caucho incrustado una capa de capa de fibra vulcanizada mejora sus propiedades mecánicas, entonces el diafragma en la presión y la temperatura ha alta estabilidad del sello,Refuerzo del endurecimiento de fibras en pernos de acero inoxidablePor lo tanto, es adecuado para su uso en entornos de vacío.
Septificación: 1-4", DN20-DN100
Temperatura: -10 a 120 grados
4. junta de diafragma de tipo mini (EPDM, SILICONE, FPM, EPDM+PTFE)
Septificación: 1/4"-3/4", DN6-DN15
Temperatura: -20 a 150 grados
Tratamiento de la superficie:
1.Para el pulido mecánico: Ra interior < 0,5 μm, exterior: de 1 a 4" con chorro de arena, por debajo de 1" con pulido espejo
Dibujo
Consulte el formulario de tamaño que figura a continuación para obtener información detallada.
