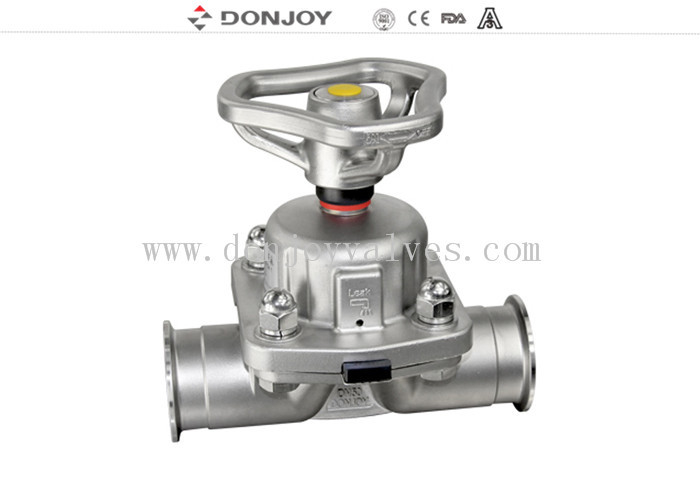

Válvula de diafragma de Phamacy SS316L con membrana de FDA
Especificaciones
|
Nombre del producto:
|
Un año de garantía de acero inoxidable sanitario manual válvula de diafragma con membrana FDA |
|
Material del cuerpo de la válvula:
|
Las demás:
|
|
Material del sello:
|
Se aplicará el método de ensayo de la composición de los materiales de ensayo.
|
|
Presión de trabajo máxima:
|
10 bar
|
|
Max.Temperatura de trabajo:
|
150 grados C
|
|
Tamaño disponible:
|
1 ′-4 ′, DN20-DN100
|
|
Conexión disponible:
|
Se aplicará el método de calibración de la conexión.
|
|
Disponible en el modelo estándar:
|
Los requisitos de la norma ISO/IEC para la certificación de los vehículos de la categoría M2 se aplicarán a los vehículos de las categorías M2 y M3.
|
|
Operado:
|
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo
|
|
Estructura disponible:
|
Directo, tee, tipo U, fondo del tanque
|
|
Control:
|
El sensor de posición de la válvula inteligente
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Diseño líder:
|
Conner muerto < 3D
|
|
Certificado
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
Descripción
Varias configuraciones de válvula de diafragma
1. válvula de didafragma con controlador de proceso (IL-TOP)
2. válvula de diafragma con unidad de control ((C-Top)
3Regulador de posición de las válvulas
4Módulo de sensor de posición
5. mango de plástico
6. mango de acero inoxidable
7. Acutoras de acero inoxidable

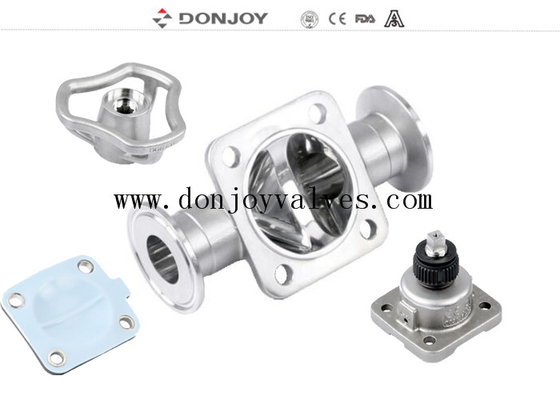

Cuerpo de la válvula:
Cuerpo de forjael blanco es a través de una pieza de lingotes de acero inoxidable, en el proceso de forja, junto con el cambio de forma de la forja a alta temperatura, a través de la extrusión del blanco,a través de la forja después de la densidad del cuerpo más altoEn el centro de procesamiento se realiza el mecanizado de alta precisión.
Cuerpo de fundiciónse hace por el molde modelo de cera de parafina, molde de cera de parafina infitración en cerámica, para dejar que toda la superficie del molde de cera del cuerpo formar una capa de cerámica fuerte. molde de cera de fusión,luego en la fusión de la solución de acero inoxidable, después de enfriar derribar la apariencia de cerámica, cuerpo en blanco se hace uo.Casting tamaño es muy preciso, la apariencia exterior es una suave, limpia y ordenada.
Principios de funcionamiento
1El diafragma proporciona el sello del cuerpo, así como el sello del asiento.
2Cuando se cierra la válvula, una almohadilla de presión que sostiene el diafragma se mueve hacia la cara de sellado del cuerpo.Cuando la placa de presión se mueve, el diafragma se flexiona y se forza hacia abajo en el área del asiento en el centro del cuerpo, cerrando así la ruta de flujo a través del cuerpo.
3La relación entre el cuerpo y la placa de presión evita la sobrecompresión del diafragma.
4La válvula puede ser de operación manual y de operación neumática de las tapas de control de las válvulas de solenoide
Dibujo
Certificado de válvula de diafragma
1Todas las resinas sintéticas y aditivos cumplen con la certificación FDA.
2Se documentan la composición química del material, sus propiedades físicas y su proceso de fabricación.
3.3-a coherencia la autenticación
4.CE-PED/97/23/CE
5.EN 10204-3.1
Aplicaciones:
Las válvulas de diafragma, operadas manualmente o neumáticamente, están diseñadas específicamente para su uso en procesos de higiene y asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo, así como para el control de apertura/cierre.
Las válvulas de diafragma son mejores en el flujo en comparación con otras válvulas.El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.
Combinación de válvulas de diafragma de varios puertos
Configuración SPA y configuración GMP
