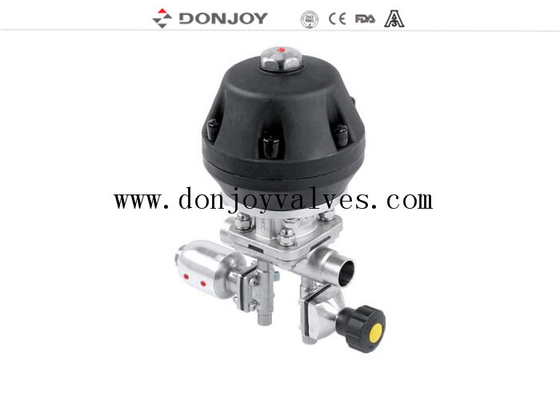

Valvula de diafragma sanitaria de 10 bares neumática ASME BPE/valvula de diafragma de puertos múltiples

DONJOY Válvula de diafragma neumática multiport ASME BPE combinada por la FDA

Especificaciones


Descripción
 Diversas configuraciones de la válvula de diafragma
 1.      Válvula de diafragma con posicionador/controlador de proceso (IL-TOP)
 2.      Válvula de diafragma con unidad de control (C-Top)
 3.      Regulador de posición de la válvula
 4.      Módulo sensor de posición

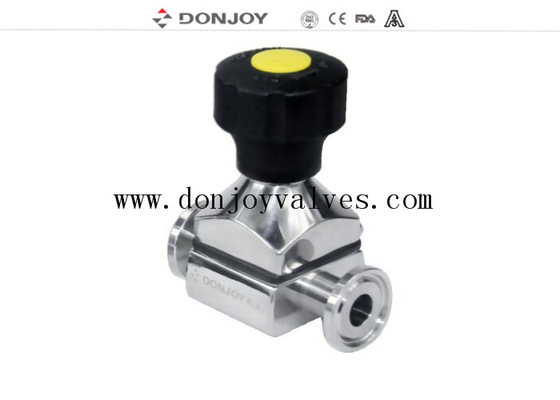

 5.      Manija de plástico
 6.      Manija de acero inoxidable
 7.      Actuador de acero inoxidable
 8.      Válvula de diafragma eléctrica
 9.      Actuador de plástico
 10.    Cuerpo: Fundición / Forja


Principios de funcionamiento

1. El diafragma proporciona el sello del cuerpo así como el sello del asiento. No hay caminos hacia el entorno exterior, por lo que es adecuado para procesos asépticos

2. Cuando la válvula está cerrada, una almohadilla de presión que soporta el diafragma se mueve hacia la cara de sellado en el cuerpo. Cuando la placa de presión se mueve, el diafragma se flexiona y se fuerza hacia abajo sobre el área del asiento en el centro del cuerpo, cerrando así el camino de flujo a través del cuerpo.

3. La interrelación del cuerpo con la placa de presión evita la sobrecompresión del diafragma

4. La válvula puede ser de operación manual y de operación neumática con tapas de control de válvulas solenoides

Certificado de la válvula de diafragma

1. Todas las resinas sintéticas y aditivos cumplen con la certificación de la FDA.

2. La composición química del material, las propiedades físicas y el proceso de fabricación están documentados.

3. Consistencia 3-a la autenticación

4. CE-PED/97/23/EC

5. EN 10204-3.1

Diafragma de la válvula

1. EPDM+PTFE (Adhesivo)La tableta de diafragma tiene alta resistencia química, alta estabilidad, buena flexibilidad, larga vida útil, alto sellado, sin degeneración del código y no se ve afectada por las fluctuaciones de temperatura, excelente rendimiento, ya sea ciclo térmico, ciclo frío o sistema de desinfección por vapor.

Especificación: 1-3", DN20-DN80

Temperatura: -20 a 120 grados

2. EPDM+PTFE (Separado) Puede reducir la tolerancia del diafragma y prolongar la vida útil del diafragma

Especificación: 1-4", DN20-DN100

Temperatura: -20 a 150 grados

3 Sello único (EPDM/SILICONA/FPM), el diafragma de goma incrustado con una capa de fibra vulcanizada mejora sus propiedades mecánicas, luego el diafragma en presión y temperatura tiene alta estabilidad de sellado, reforzando el endurecimiento de la fibra en el perno de acero inoxidable, para asegurar una mejor unión de goma y metal. Por lo tanto, es adecuado para su uso en entornos de vacío.

Especificación: 1-4", DN20-DN100

Temperatura: -10 a 120 grados

4. Junta de diafragma mini (EPDM, SILICONA, FPM, EPDM+PTFE)

Especificación: 1/4"-3/4", DN6-DN15

Temperatura: -20 a 150 grados

Tratamiento de la superficie:

1. Para pulido mecánico: Interior Ra＜0.5μm, Exterior: De 1-4" Granallado, Por debajo de 1" con pulido espejo

Combinación de válvulas

 VÁLVULA GMP: Se utiliza principalmente en agua de alta pureza u otro sistema de distribución de la vía de tubo vertical del punto de agua, lo que puede reducir eficazmente la pierna muerta de la tubería. Una de las válvulas colocadas en una posición vertical, la exportación es una boca de muestra de cría no bacteriana o de infección cruzada del proceso cuando la válvula se abre

VÁLVULA SAP: Se utiliza principalmente en un sistema de tuberías horizontal, la válvula principal se coloca en una posición horizontal y mantiene un cierto ángulo de auto-vaciado, luego el orificio de paso en el punto de descarga más bajo de la vía fluvial de la válvula principal.

Operación:
