Posicionador inteligente de válvula neumática eléctrica DONJOY de doble efecto Modbus RS485 para control de válvulas
ESPECIFICACIÓN
|
Nombre del producto
|
Posicionador inteligente IL-TOP-1441
|
|
Alimentación
|
DC.24V
|
|
Presión de trabajo
|
10 bar
|
|
Presión neumática
|
4-7 bar
|
|
Material
|
SS304 / 316L
|
|
Temperatura de trabajo
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ para válvula de asiento angular y válvula de globo)
|
|
Nivel de protección
|
IP67
|
|
Función estándar
|
Entrada de señal de 0/4-20mA a 0-5/10V
|
|
Función opcional
|
Salida de retroalimentación de posición de 0/4-20mA, 0-5/10V
|
|
Función opcional
|
Control de bus Device Net
|
|
Interfaz de operación
|
Pantalla LCD
|
|
Detalles de entrega
|
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T.
|
|
Certificado
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Aplicaciones
La aplicación del localizador (IL-TOP-S) de varios sistemas de control de flujo de procesos de fluidos, se puede instalar en una variedad de actuadores de recorrido angular, como válvulas de mariposa neumáticas, válvulas de bola, válvulas de compuerta, válvulas de globo, etc. Es adecuado para el control de flujo de válvulas neumáticas.
Características de la función
Certificación de protección contra explosiones: EXD Ⅱ BT4
Nivel de protección: IP67
Entrada de señal: 0-4/20mA, 0-5/10V
Retroalimentación de señal: 0-4/20mA, 0-5/10V
Protocolo BUS: DEVICE NET BUS
Característica técnica
El control podría usarse como posicionador o controlador de proceso.
Como posicionador, podría establecer la posición de la válvula de acuerdo con el punto de ajuste.
Como controlador de proceso, la MPU recibirá la señal de control comparando el valor de posición de ajuste de la válvula con la posición real de la válvula, a través del algoritmo de control PIC, el controlador de proceso impulsará la válvula al posicionador de válvula objetivo exacto.
El controlador se compone de MPU, unidad de detección mediante la señal de control, detector de posición, pantalla LCD, teclado y válvula piezoeléctrica, etc.
Instalación
Se podrían ofrecer los actuadores de recorrido angular, como la válvula de mariposa, la válvula de bola y las válvulas, etc.
Especificación: 1 pulgada - 12 pulgadas, DN25 - DN200
Información del pedido
Controlador cuadrado IL-TOP-S
|
Modelo
|
Característica
|
Retroalimentación de posición
|
Descripción
|
|
IL-TOP-S-001-M
|
Posicionador + Control de proceso
|
4-20mA/0-5/10V
|
Simple efecto
|
|
IL-TOP-S-002-M
|
Posicionador + Control de proceso
|
4-20mA/0-5/10V
|
Doble efecto
|
|
IL-TOP-S-001
|
Posicionador + Control de proceso
|
NO
|
Simple efecto
|
|
IL-TOP-S-002
|
Posicionador + Control de proceso
|
NO
|
Doble efecto
|
|
IL-TOP-S-001-BUS
|
Posicionador + Control de proceso + BUS
|
|
Simple efecto + BUS
|
|
IL-TOP-S-002-BUS
|
Posicionador + Control de proceso + BUS
|
|
Doble efecto + BUS
|
Controlador cuadrado IL-TOP-S (Protección contra explosiones: EXD Ⅱ BT4)
|
Modelo
|
Característica
|
Retroalimentación de posición
|
Descripción
|
|
IL-TOP-S-001-M-EX
|
Posicionador + Control de proceso
|
4-20mA/0-5/10V
|
Simple efecto - Niveles de explosión
|
|
IL-TOP-S-002-M-EX
|
Posicionador + Control de proceso
|
4-20mA/0-5/10V
|
Doble efecto - Niveles de explosión
|
|
IL-TOP-S-001-EX
|
Posicionador + Control de proceso
|
NO
|
Simple efecto - Niveles de explosión
|
|
IL-TOP-S-002-EX
|
Posicionador + Control de proceso
|
NO
|
Doble efecto - Niveles de explosión
|
|
IL-TOP-S-001-BUS-EX
|
Posicionador + Control de proceso + BUS
|
|
Simple efecto, BUS - Protección contra explosiones
|
|
IL-TOP-S-002-BUS-EX
|
Posicionador + Control de proceso + BUS
|
|
Doble efecto, BUS - Protección contra explosiones
|

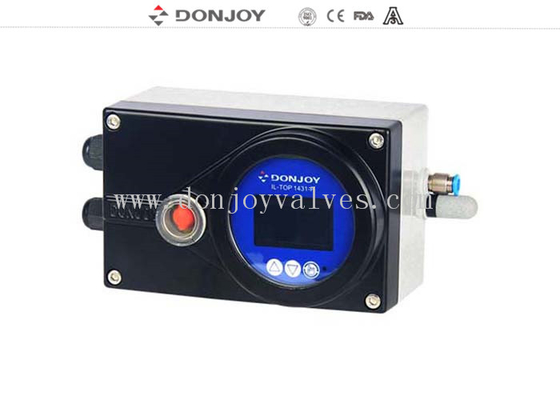

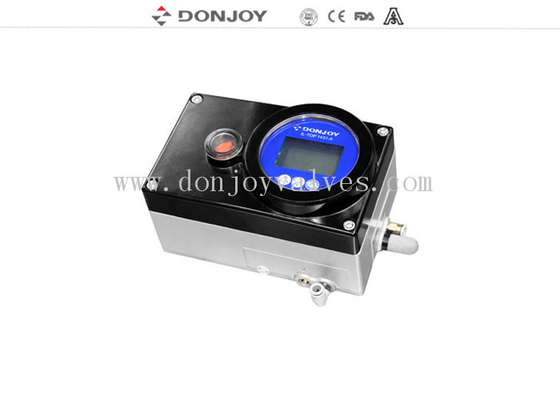

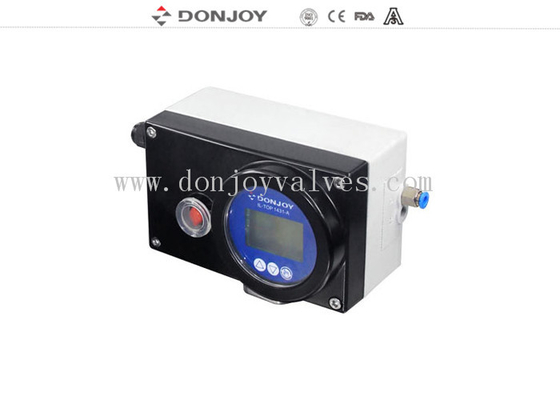

Visualización del producto
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica. y tenemos todo tipo de productos.
P2: ¿Dónde está ubicada su fábrica? ¿Cómo puedo visitarla?
A2: Nuestra fábrica está ubicada en la ciudad de Wenzhou, provincia de Zhejiang, China
Le damos la bienvenida a visitar nuestra fábrica para negociaciones comerciales. Intente contactar primero con nuestro personal por correo electrónico o teléfono. Haremos una cita y organizaremos la recogida.
P3: ¿Puede su fábrica imprimir nuestra marca en el producto?
A3: Nuestra fábrica puede imprimir con láser el logotipo del cliente en los productos.
P4: ¿Cuál es la garantía de los productos?
A4: 1 año, pero sin incluir piezas de desgaste rápido, como la junta tórica
P5: ¿Podemos pagar con Paypal para las muestras? ¿Cuesta extra?
A5: Lo sentimos, solo aceptamos TT.
P6: ¿Cargan por las muestras o el flete?
A6: De acuerdo con la política de nuestra empresa, los clientes deben pagarlos, le devolveremos el cargo de la muestra en el pedido oficial.
