Actuador de efecto simple del actuador neumático de DC24V del cilindro de aluminio horizontal del aire

Especificación
Presión de Max Air: 8Bar,
Presión de aire de la mezcla: 2.5Bar
Temperatura de trabajo: -15 grado a + 150 grados
Suministro de aire: Aire limpio después de seco o de la filtración, gas anticorrosivo

Actuación de efecto simple o doble

De efecto simple: Amortiguación de aire con resorte

Actuación doble: Aire-aire

Actuador neumático del cilindro del aire

Actuador neumático horizontal

Material
Aluminio
Uso: Uso para que diversas válvulas controlen la válvula abierta y cerrada
Acción: Acción doble y sola acción
Tamaño: DJ052/DJ063/DJ075/DJ083/DJ092/DJ0105/DJ125
Diversa válvula con diverso esfuerzo de torsión para elegir el actuador

Estructura
Con la unidad de control eléctrica.

Tabla temporaria doble del esfuerzo de torsión del actuador neumático
Tamaño	Esfuerzo de torsión (N.M)	Recomiende el tamaño de la válvula
Tamaño	Esfuerzo de torsión (N.M)	Válvula de mariposa	Vávula de bola	vávula de bola de 3 maneras	Válvula industrial
DJ052	21	DN10-DN50, 0,5" - 2"	DN10-DN32, 0,5" - 1,25”	N/M	N/M
DJ063	37	DN65-DN80, 2,5" - 3,5"	DN40-DN50, 1,5" - 2"	DN25-DN32, 1" - 1,25”	DN25,1”
DJ075	59	DN100,4”	2,5"	DN40-DN50, 1,5" - 2"	DN32-DN40, 1,25” - 1,5"
DJ083	74	DN125-DN150, 5" - 6"	DN65,3”	DN65,2.5”	DN50,2”
DJ092	114	DN200,8”	DN80	3"	DN65,2.5”
DJ105	170	DN250-DN300, 10" - 12"	DN100,4”	DN80	DN80,3”
DJ125	292	N/M	DN125,5”	DN100,4”	DN100,4”
DJ140	439	N/M	DN150,6”	N/M	DN150,6”
DJ160	669	N/M	DN200,8”	N/M	DN200,8”

Tabla de efecto simple del esfuerzo de torsión del actuador neumático
Tamaño	Esfuerzo de torsión (N.M)	Recomiende el tamaño de la válvula
Tamaño	Esfuerzo de torsión (N.M)	Válvula de mariposa	Vávula de bola	vávula de bola de 3 maneras	Válvula industrial
DJ052-S	12.5-8.5	DN10-DN32, 0,5" - 1,25”	DN10-DN15, 0,5" - 0,75"	N/M	DN10-DN15, 0,5" - 0,75"
DJ063-S	21.2-13.7	DN40-DN50, 1,5" - 2"	DN25,1”	DN25,1”	DN25,1”
DJ075-S	292.2-21.2	DN65,2.5” - 3"	DN32,1.25”	DN32,1.25”	DN32-1.25”
DJ083-S	46.5-31.6	DN80,3.5”	DN401.5”	DN40,1.5”	DN40,1.5”
DJ092-S	69.3-46.7	DN100,4”	DN50,2”	DN50,2”	DN50,2”
DJ105-S	99-63	DN200-DN250	DN65,2.5”	N/M	DN65,2.5”
DJ125-S	159-105	N/M	DN80,3”	DN80,3”	N/M
DJ140-S	260-172	N/M	DN100,4”	DN100,4”	DN80,3”
DJ160-S	422-279	N/M	N/M	N/M	DN100,4”

Datos del producto

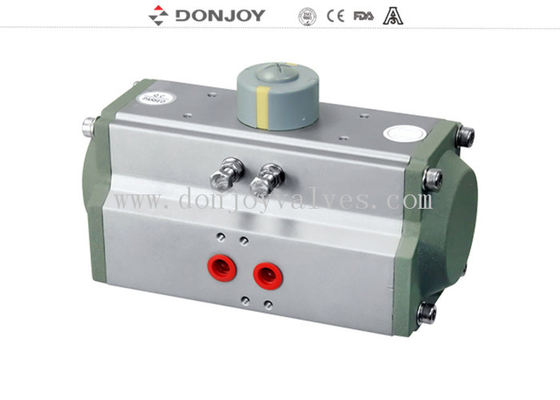

Actuador de efecto simple del actuador neumático de DC24V del cilindro de aluminio horizontal del aire 0

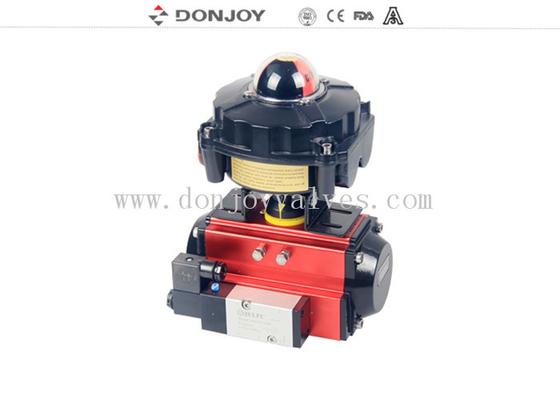

Actuador de efecto simple del actuador neumático de DC24V del cilindro de aluminio horizontal del aire 1

Exhibición del producto

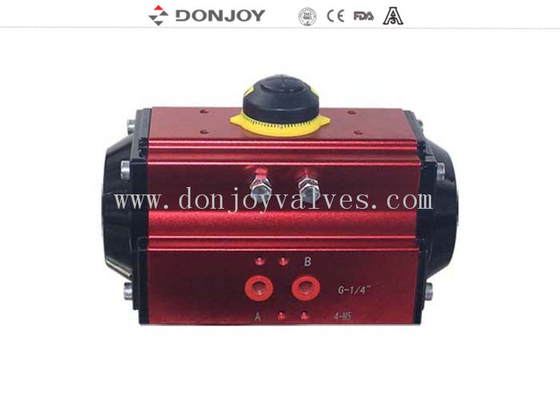

Actuador de efecto simple del actuador neumático de DC24V del cilindro de aluminio horizontal del aire 2

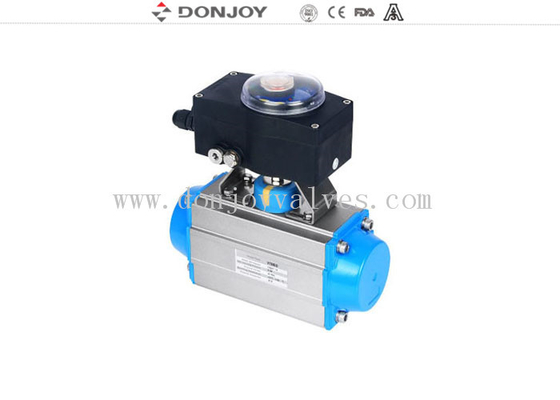

Actuador de efecto simple del actuador neumático de DC24V del cilindro de aluminio horizontal del aire 3

Actuador de efecto simple del actuador neumático de DC24V del cilindro de aluminio horizontal del aire 4

Etiquetas:

El valor de las emisiones de CO2 de las instalaciones de control de válvulas se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
