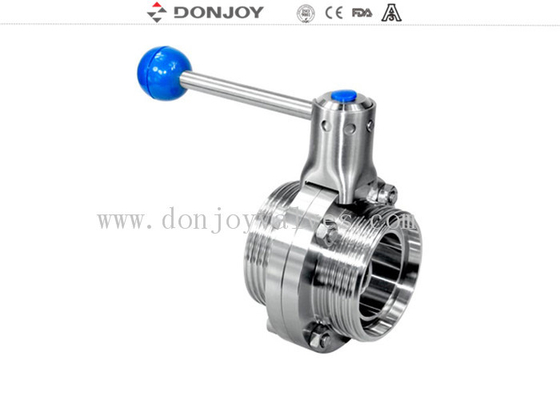

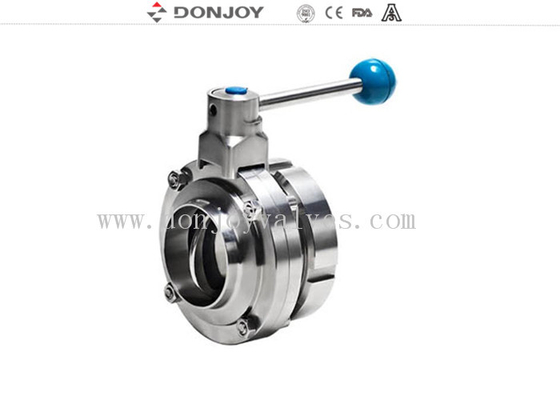

Soldadura de acero inoxidable de las válvulas de mariposa de la calidad 304/316L DN 50 del hiqh de DONJOY la sola y el estruendo sanitarios threded
Especificaciones técnicas
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure: 0.2Bar
Temperatura de trabajo: -10C° a +120 grados (EPDM)
Especificaciones
|
Nombre de producto:
|
304/316L de acero inoxidable, estruendo de la sola soldadura del DN 50 solo
válvula de mariposa roscada
|
|
Material del cuerpo de válvula:
|
SS304/316L
|
|
Material del sello:
|
EPDM (estándar) FPM/SILICON/NBR, FDA177.2600
|
|
Presión de MaxWorking:
|
10Bar
|
|
Temperatura de Max.Working:
|
120 grados C
|
|
Tamaño disponible:
|
DN10-DN300, el 1/2” - 12"
|
|
Conexión disponible:
|
Abrazadera/soldadura/hilo/conexión especial
|
|
Estándar disponible:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Actuado:
|
Manual, neumático, eléctrico
|
|
Uso de la manija:
|
Manija de dos posiciones, manija de tres posiciones, manija del tirón de la cuatro-posición, manija plástica de la multi-posición y multi-posición
manija de acero inoxidable
|
|
Control:
|
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
|
Alcance de uso:
|
Lechería, comida, bebida, farmacia, cosmético, etc
|
|
Modelo de multi plástico - manija de la posición:
|
NO. VSB04/NO.VSB06/NO.VSB08
|
|
Instalación de la manija:
|
En un lado de válvula
|
Diseño y características
Diseño compacto y robusto
Tamaños disponibles DN25-DN300 (el 1/2” - 12")
La manija de la Multi-posición es conveniente hasta DN100/4”
La mano del tirón es conveniente hasta DN25-DN300 (el 1/2” - 12")
PED97/23EC
FDA.177.2600
El cuerpo de válvula puede ser cambiable con cualquier clase de conexión
Conexión
Etc. afianzado con abrazadera, soldado con autógena y roscado.
Uso
Utilizado en la transformación alimenticia, la farmacia e industrias químicas.
Principios de funcionamiento
Puede ser actuado automáticamente a través del actuador o manualmente con la manija
La manija bloquea la válvula en el ABIERTO o la posición CERRADA, allí es ciertamente la otra posición disponible.
El actuador empuja el pistón del movimiento axial en 90degree de modo que controle la válvula de mariposa.
Diversas manijas
1. Manija del tirón
2, Multi-posición dirigen (el plástico azul)
3.Multi-Position dirigen (acero inoxidable) bloqueable
Detalles de empaquetado
Paquete de burbuja para cada válvula.
El embalar exterior es cajas del cartón o de la madera contrachapada.
O según la petición de clientes.
Detalles de la entrega
Generalmente en el plazo de 20 días después de recibir la señal de T/T.
Esfuerzo de torsión de funcionamiento (N.M)
|
DN25/1”
|
DN40/1.5”
|
DN50/2”
|
2,5"
|
DN65
|
3"
|
DN80
|
DN100/4”
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
