Lugar de origen:
China
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
no.
éntrenos en contacto con

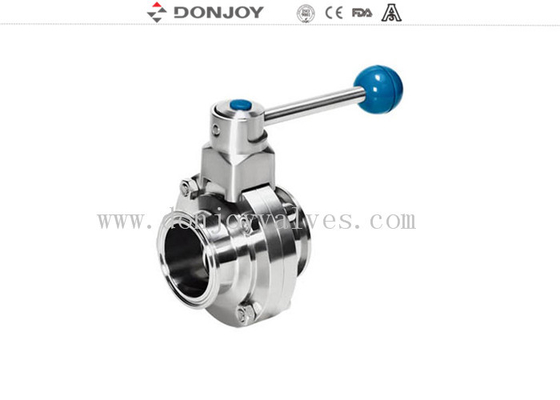

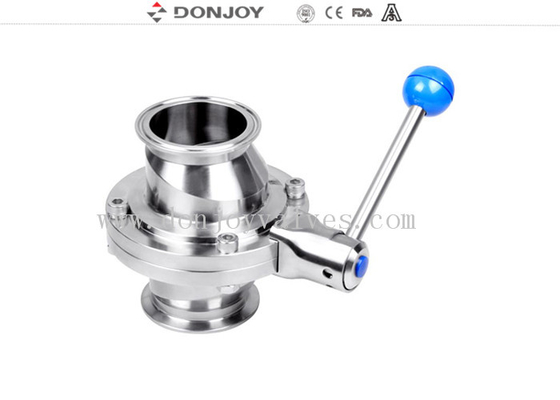

Mano purty actuada extremo afianzada con abrazadera de acero inoxidable del tirón de la válvula de mariposa alta
Nombre de producto
Válvula de mariposa soldada con autógena sanitaria,
los tres pedazos de acero inoxidables sanitarios ensanchan válvula de mariposa,
válvula de mariposa de acero inoxidable sanitaria del hilo,
válvula de mariposa de acero inoxidable sanitaria de la abrazadera,
Válvula de mariposa manual sanitaria de acero inoxidable (3A, estruendo, SMS, ISO, RJT, DS, BS)
Especificaciones técnicas
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure: 0.2Bar
Temperatura de trabajo: -10C° a +120 grados (EPDM)
Especificaciones
Nombre de producto: |
Extremo afianzado con abrazadera de acero inoxidable SS316L/304 de la válvula de mariposa Alta válvula purty de la mano del tirón |
Material del cuerpo de válvula: |
SS304/316L |
Material del sello: |
EPDM (estándar) FPM/SILICON/NBR, FDA177.2600 |
Presión de MaxWorking: |
5Bar |
Temperatura de Max.Working: |
120 grados C |
Disponible tamaño: |
DN10-DN300, el 1/2” - 12" |
Disponible conexión: |
Abrazadera/soldadura/hilo/conexión especial |
Disponible estándar: |
3A/DIN/SMS/RJT/ISO/IDF |
Actuado: |
Manual, neumático, eléctrico |
Uso de la manija: |
Manija de dos posiciones, manija de tres posiciones, manija del tirón de la cuatro-posición, manija plástica de la multi-posición y manija de acero inoxidable de la multi-posición |
Control: |
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Alcance de uso: |
Lechería, comida, bebida, farmacia, cosmético, etc |
Modelo de multi plástico - manija de la posición: |
NO. VSB04/NO.VSB06/NO.VSB08 |
Instalación de la manija: |
En un lado de válvula |
Descripción de producto:
Material de la válvula: AISI304, AISI316L
Estándar de la válvula: DIN/SMS/3A/ISO/IDF
Fúndase la dominación de la tubería: DN25-150&1” - 6", aplicado al sistema de tubería de acero inoxidable
Principio de funcionamiento: Operación accionada por control remoto por el engranaje impulsor u operación manual por la manija
Tres formas de la impulsión: Normalmente cerrado, abierto normalmente y abierto y cerrado por dos tubos del aire por separado.
Medio: Cerveza, lechería, bebida, farmacia.
Diseño y características
Diseño compacto y robusto
Tamaños disponibles DN25-DN300 (el 1/2” - 12")
La manija de la Multi-posición es conveniente hasta DN100/4”
La mano del tirón es conveniente hasta DN25-DN300 (el 1/2” - 12") PED97/23EC FDA.177.2600
El cuerpo de válvula puede ser cambiable con cualquier clase de conexión
Operación
manija 1.Pull
manija 2.Pull con el sensor
3. Ajustar la manija
manija 4.Multi-Position
manija 5.Multi-Position (09 tipo plástico azul)
manija 6.Multi-Position (11 tipo acero inoxidable)
manija 7.Multi-Position (13 tipo manija bloqueable de acero inoxidable)
8.Electric
actuador 9.Alumimu
10.SS Pneumatic+C-top+Positioner…
El funcionamiento aprieta (N.M
DN25/1” |
DN40/1.5” |
DN50/2” |
2,5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Datos técnicos
Tamaño |
L1 |
L2 |
B |
![]() |
|
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
DN50 |
2" |
133 |
22,2 |
10 |
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
DN125-DN150 |
5-6” |
220 |
30,2 |
14 |
|
DN200-DN300 |
8-12” |
284 |
30,2 |
14 |
