Lugar de origen:
CHINA
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
TUL/TUR
éntrenos en contacto con

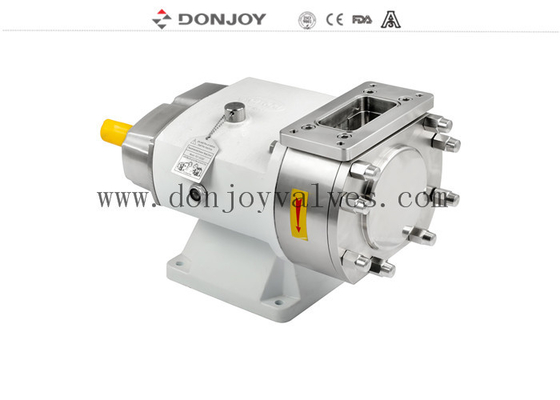

Modelo TUR Bomba lobular de eje desnudo de calidad alimentaria Entrada con brida
Característica técnica
A. Transmisión variable continua Maual
B. El convertidor de frecuencia ajusta la caja de engranajes del motor
C. Transmisión de salida de velocidad fija
Especificaciones
Nombre del producto: | Modelo TUR Bomba lobular de calidad alimentaria Entrada con brida |
Material: | SS304/SS316L/1.4301/1.4404 |
Material del sello: | SIC/SIC/EPDM (Estándar, aprobación FDA) |
Máx.Fluir: | 62m3/h / 395GPM |
Presión máxima: | 12bar/174PSI |
Máx.Rdo: | 1450 rpm |
Tipo de rotor: | 2 hojas, 3 hojas, mariposa, mariposa señal |
Instalación | Podría instalarse con convertidor de frecuencia. |
convertidor de frecuencia | Opcional |
Sello mecánico: | SIC/SiC/EPDM (estándar) |
Voltaje: | 110V, 220V, 380V |
Motor: | ABB, COSER, 50 hz/ 60 hz |
Tratamiento de superficies: | Pulido interior y chorro de arena exterior. |
Conexión disponible: | Abrazadera, Rosca Soldadura a tope, Brida |
Disponible estándar: | DIN, SMS, 3A, RJT, ISO/IDF |
Operado: | electrico |
Certificado: | 3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO9001/2008 |
Ámbito de aplicación: |
Lácteos, alimentos, bebidas, farmacia, cosmética, etc. |
Descripción
Opciones
1. Sello mecánico: SIC/SICE/EPDM, TC/TC, EPDM
2. Sello simple, sello mecánico doble
3. Rotores: 2 rotores de salida, 3 rotores de salida, rotores de mariposa, rotores de mariposa simples
4. Junta: FPM (Viton), NBR, EPDM
5. Válvula de alivio en la cubierta frontal r by-pass externo
6. Válvula de seguridad incorporada
7. Camisa térmica en el extremo
8. Chaqueta térmica completa
9. Serie TUR vertical o Serie TUL horizontal
10. Diferentes unidades y soluciones
11. Montaje sobre placa base de acero inoxidable
12. Conexión: Abrazadera (DIN32676,3A,ISO), Rosca (DIN,SMS,RJT,IDF), Soldadura a tope, Brida
13. Frecuencia del motor tipo B5 50 HZ, 60 HZ
14. Voltaje(v)220-240, 360-400, 420-460, 630-690
La bomba lobular de grado alimenticio DONJOY es una bomba de desplazamiento positivo, de construcción robusta, de bajo mantenimiento y rentable.El diseño higiénico cumplió con ASME BPE, estándares EHEDG, US 3-A, estándar higiénico FDA, la bomba más común utilizada para transferir fluidos de alta viscosidad sólidos y partículas. Ofrece una gama completa de bombas destinadas a aplicaciones higiénicas en el procesamiento de alimentos, productos lácteos. , bebidas, cuidado del hogar y cuidado personal e industrias farmacéuticas…
Descripción de la bomba lobular sanitaria TU-L/R
Las bombas de lóbulos rotativos Donjoy brindan un rendimiento confiable, un funcionamiento sin problemas y una eficiencia energética superior para aplicaciones exigentes.La bomba lobular Donjoy tiene muchas configuraciones, la serie TU es la configuración estándar y la serie STU es completamente de acero inoxidable.Es una excelente opción para tareas que requieren que las bombas a prueba de contaminación cumplan con altos estándares de higiene y operación con bajo cizallamiento y baja pulsación.Esta bomba aprobada por 3-A maneja tanto limpiezas in situ como esterilización in situ y puede suministrarse con documentación exhaustiva para respaldar requisitos de validación rigurosos.
Principios
1. A medida que los lóbulos giran, el espacio en el lado de la succión aumenta a medida que un lóbulo se aleja del otro, creando así un vacío parcial que atrae el fluido hacia la cámara de la bomba.
2. A medida que los ejes los hacen girar, cada lóbulo se llena consecutivamente y el fluido se desplaza hacia el lado de entrega. Los pequeños espacios entre las túnicas y entre los lóbulos y las paredes del cuerpo de la bomba aseguran que los espacios estén debidamente llenos.
3. La carcasa de la bomba se llena completamente y el fluido escapa a través de los dientes de los lóbulos y es empujado contra las paredes de los espacios.Lo que contribuye a la acción de la bomba.
CONEXIÓN DE ENTRADA Y SALIDA DE LA BOMBA
Modelo y peso de la bomba.
PAGmodelo UMP | Par del eje de entrada (NM) | Carga radial axial máxima (N) | Tamaño de conexión del diámetro interior [mm] |
Tamaño máximo teórico recomendado de partículas blandas [mm] |
Peso de la bomba desnuda [kg] |
STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | sesenta y cinco |
TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Curva de bomba de lóbulo
