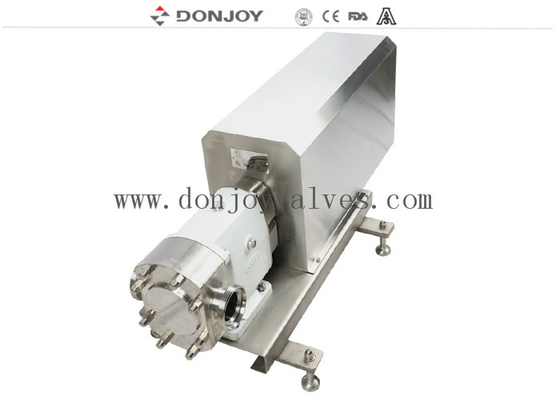

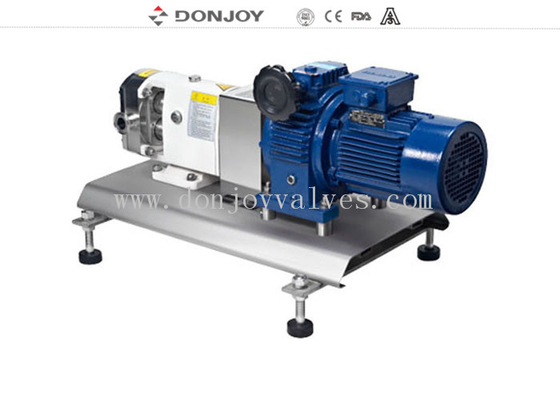

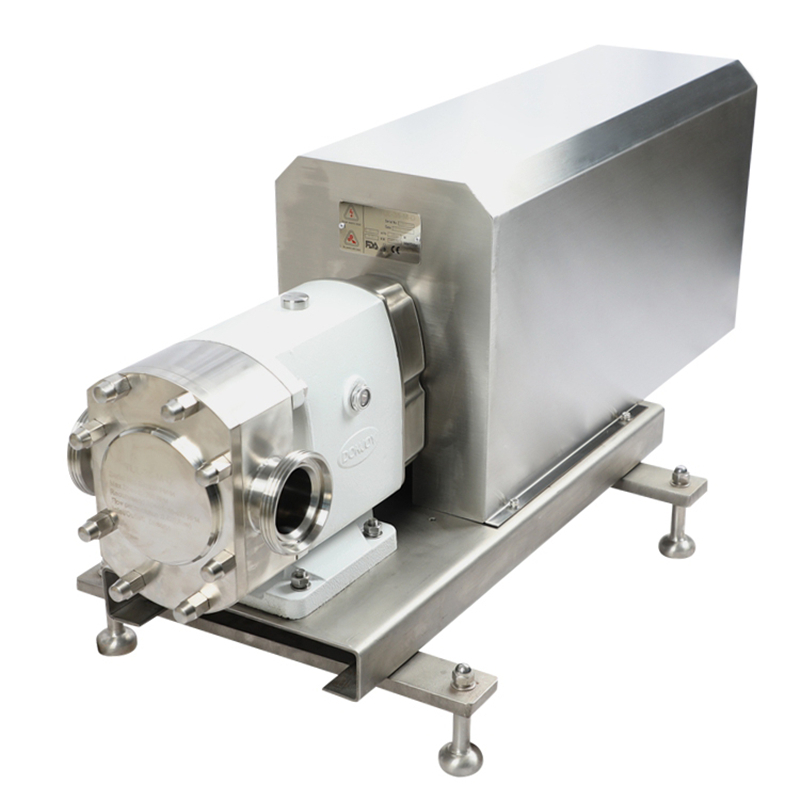

Transferencia alto Visocisty de la bomba del lóbulo de la pureza TUL-20 con la cubierta del motor

Transferencia alto Visocisty de la bomba del lóbulo de la pureza TUL-20 con la cubierta del motor

Bomba sanitaria mecánica del lóbulo de SIC

Bomba sanitaria afianzada con abrazadera del lóbulo de SIC

Bomba sanitaria del lóbulo del sello de EPDM

Lugar de origen:

CHINA

Nombre de la marca:

DONJOY

Certificación:

CE,3A,FDA

Número de modelo:

TUL/TUR

éntrenos en contacto con

Pida una cita
Detalles del producto
Materiales:
Bomba sanitaria del lóbulo
Tamaño:
TUL/TUR 20 - 125
Operación:
Motor
Mecánico:
SIC/SIC/EPDM
Conexión:
afianzado con abrazadera
Presión:
1- Barra 15
Medio:
Fulid etc.
Característica:
Podía estar con el convertidor de frecuencia
Pago y términos de envío
Cantidad de orden mínima
1
Precio
Negotiation
Detalles de empaquetado
Caja de madera
Tiempo de entrega
10-30 días laborables
Condiciones de pago
T/T, LC, tarjeta de crédito
Capacidad de la fuente
30 fija el dryas de trabajo 30
Descripción de producto

Bomba de lóbulo de pureza TUL-20 de transferencia de alta viscosidad con cubierta de motor



Característica técnica
A. Transmisión variable continua Maual
B. El convertidor de frecuencia ajusta la caja de engranajes del motor
C. Transmisión de salida de velocidad fija




Descripción
Opciones
1. Sello mecánico: SIC/SICE/EPDM, TC/TC, EPDM
2. Sello simple, sello mecánico doble

Transferencia alto Visocisty de la bomba del lóbulo de la pureza TUL-20 con la cubierta del motor 0
3. Rotores: 2 rotores de salida, 3 rotores de salida, rotores de mariposa, rotores de mariposa simples

Transferencia alto Visocisty de la bomba del lóbulo de la pureza TUL-20 con la cubierta del motor 1
4. Junta: FPM (Viton), NBR, EPDM
5. Válvula de alivio en la cubierta frontal r by-pass externo
6. Válvula de seguridad incorporada
7. Camisa térmica en el extremo
8. Chaqueta térmica completa
9. Serie TUR vertical o Serie TUL horizontal
10. Diferentes unidades y soluciones
11. Montaje sobre placa base de acero inoxidable
12. Conexión: Abrazadera (DIN32676,3A,ISO), Rosca (DIN,SMS,RJT,IDF), Soldadura a tope, Brida
13. Frecuencia del motor tipo B5 50 HZ, 60 HZ
14. Voltaje(v)220-240, 360-400, 420-460, 630-690



Especificaciones

Nombre del producto:

Bomba de lóbulos rotativos TUL-60 con motor mecánico de ajuste manual con motor para miel

Material:

SS304/SS316L/1.4301/1.4404

Material del sello:

SIC/SIC/EPDM (Estándar, aprobación FDA)

Máx.Fluir:

62m3/h / 395GPM

Presión máxima:

12bar/174PSI

Máx.Rdo:

1450 rpm

Tipo de rotor:

2 hojas, 3 hojas, mariposa, mariposa señal

Instalación Podría instalarse con convertidor de frecuencia.
convertidor de frecuencia Opcional

Sello mecánico:

SIC/SiC/EPDM (estándar)

Voltaje:

110V, 220V, 380V

Motor:

ABB, COSER, 50 hz/ 60 hz

Tratamiento de superficies:

Pulido interior y chorro de arena exterior.

Conexión disponible:

Abrazadera, Rosca Soldadura a tope, Brida

Disponible estándar:

DIN, SMS, 3A, RJT, ISO/IDF

Operado:

electrico

Certificado:

3A/54-02 (1580), PED/97/23/CE,
FDA.177.2600, ISO9001/2008

Ámbito de aplicación:

Lácteos, alimentos, bebidas, farmacia, cosmética, etc.


Diseño y características
1. TUL horizontal, TUR vertical
2. Construcción de diáfisis desnuda
3. Diseño higiénico de la fijación de los rotores.
4. Sello mecánico sanitario, fácil limpieza y mantenimiento.
5. Aplicado a limpieza CIP y esterilización seca.
6. según el estándar USA 3A


Aplicaciones
Esta bomba es ideal para la transferencia de medios viscosos y poco viscosos en las industrias de procesamiento de alimentos, cosmética y farmacéutica.


Principios
1. A medida que los lóbulos giran, el espacio en el lado de la succión aumenta a medida que un lóbulo se aleja del otro, creando así un vacío parcial que atrae el fluido hacia la cámara de la bomba.
2. A medida que los ejes los hacen girar, cada lóbulo se llena consecutivamente y el fluido se desplaza hacia el lado de entrega. Los pequeños espacios entre las túnicas y entre los lóbulos y las paredes del cuerpo de la bomba aseguran que los espacios estén debidamente llenos.
3. La carcasa de la bomba se llena completamente y el fluido escapa a través de los dientes de los lóbulos y es empujado contra las paredes de los espacios.Lo que contribuye a la acción de la bomba.



CONEXIÓN DE ENTRADA Y SALIDA DE LA BOMBA

Transferencia alto Visocisty de la bomba del lóbulo de la pureza TUL-20 con la cubierta del motor 2



Modelo y peso de la bomba.



PAGmodelo UMP Par del eje de entrada (NM) Carga radial axial máxima (N) Tamaño de conexión del diámetro interior
[mm]
Tamaño máximo teórico recomendado de partículas blandas
[mm]
Peso de la bomba desnuda [kg]
STUL-10 15 224 22.4 6 12
TUL-20 60 750 22.4 10 32
TUL-23 60 750 35.1 20 34
TUL-25 60 750 47,8 20 39
TUL-30 123 1237 47,8 25 60
TUL-35 123 1237 59,5 25 63
TUL-55 123 1237 66 25 sesenta y cinco
TUL-60 123 1237 72.2 25 68
TUL-70 416 2588 72.2 40 151
TUL-80 416 2588 72.2 40 151
TUL-100 416 2588 97,6 40 160
TUL-125 416 2588 125 40 165



Curva de bomba de lóbulo



Transferencia alto Visocisty de la bomba del lóbulo de la pureza TUL-20 con la cubierta del motor 3

Dibujo de bomba de lóbulo



Ventaja competitiva
"DONJOY es la única empresa que aprueba nueve series de productos de la organización de certificación estadounidense 3A en el campo asiático de bombas y válvulas sanitarias".
