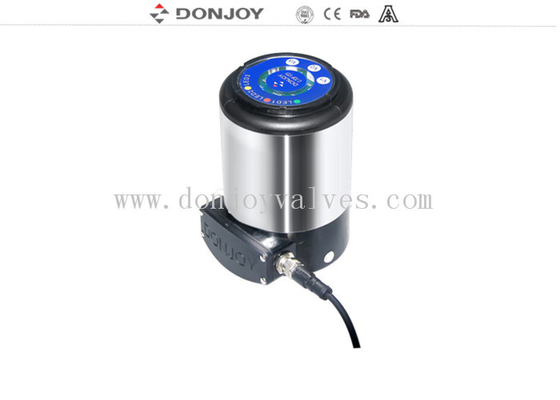

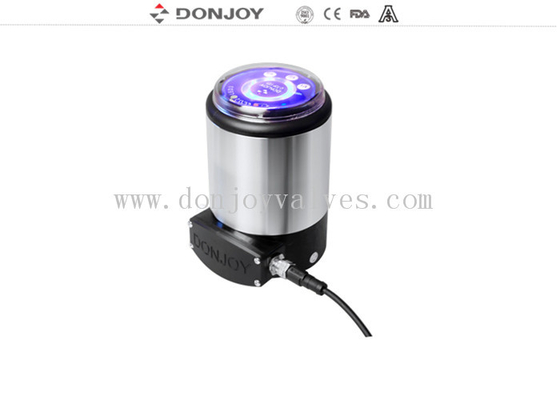

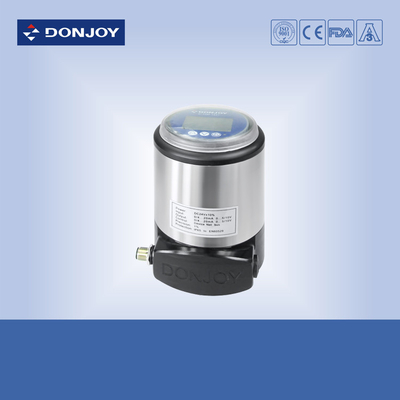

Posicionador de válvula inteligente de 5.0-7.0 Bar, controlador Profibus, Controlador de válvula

Posicionador de válvula inteligente de 5.0-7.0 Bar Control BUS Device Net CE / ISO / FDA

ESPECIFICACIONES


 Aplicaciones
 El controlador (IL - TOP) se utiliza principalmente en los sistemas de todo tipo de control de procesos de fluidos y control de flujo.

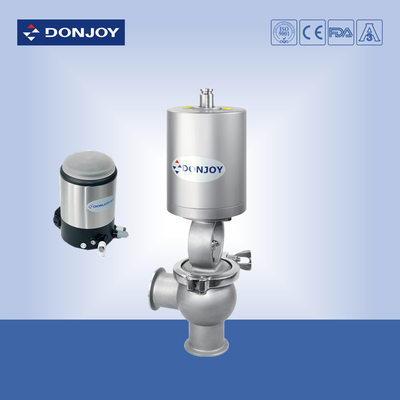

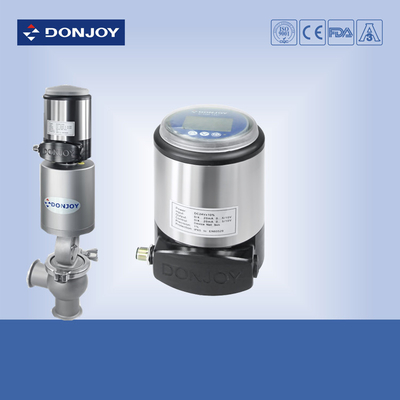

 IL - TOP se puede instalar en todo tipo de actuadores de movimiento lineal, como válvulas de asiento angular neumáticas, válvulas de diafragma, válvulas de mariposa, válvulas de globo y válvulas de bola, etc., que son las válvulas para regular el flujo.
 IL - TOP se puede instalar fácilmente en actuadores que son adecuados para situaciones de alta pureza.

Características
 Entrada de señal de 0/4 - 20mA a 0 - 5/10V (estándar)
 Salida de retroalimentación de posición de 0/4 - 20mA (opcional)
 Control BUS Device Net (opcional)
 Actuador de movimiento lineal / rotatorio (opcional)
 Alimentación: DC.24V
 Presión neumática: 5.0-7.0 bar
 Conector: G1/8"
 Nivel de protección: IP67
Características técnicas
El control se puede utilizar como posicionador o controlador de proceso.
 Como posicionador, puede establecer la posición de la válvula de acuerdo con el punto de ajuste.
 Como controlador de proceso, la MPU recibirá la señal de control comparando el valor de posición de ajuste de la válvula con la posición real de la válvula, a través del algoritmo de control PIC, el controlador de proceso impulsará la válvula al posicionador objetivo exacto de la válvula.
 El controlador se compone de MPU, unidad de detección mediante señal de control, detector de posición, pantalla LCD, teclado y válvula piezoeléctrica, etc.

Instalación
 Es muy sencillo instalar el controlador y el actuador, y la posición de visualización de la pantalla LCD se puede ajustar.
 Para quitar la cubierta transparente en sentido antihorario, y luego:
 Para operar el teclado, aflojar la base y 2 tornillos con una llave M5;
 Para girarlo fácilmente y ajustarlo a la dirección de visualización que desee, y volver a apretar los 2 tornillos con una llave;
 Para aflojar la caja de terminales, quitar los 4 tornillos y abrir la caja, y operar de acuerdo con el diagrama de conexión. (Está prohibido que los no profesionales operen.)
 Necesita un conector para combinar el controlador con el actuador.

 Información de pedido
