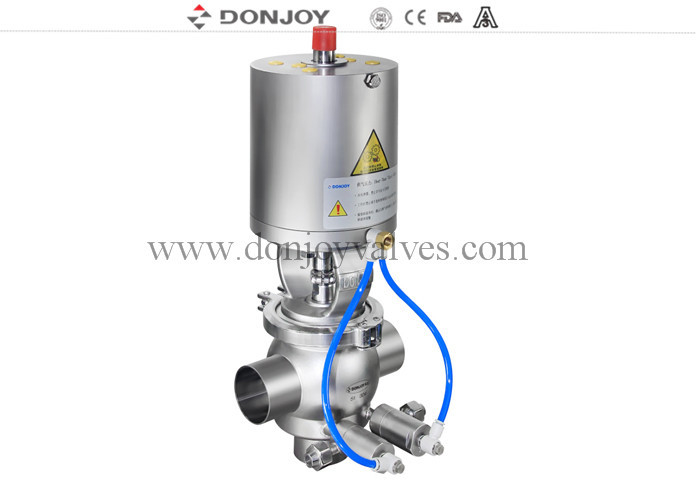

3A válvula anti-mezcla higiénica con serie E-C para leche y CIP

Válvula de prueba de mezcla de doble asiento higiénica 3A para el procesamiento de alimentos y bebidas

Características de diseño

Por defecto con actuador neumático normalmente cerrado
Diseño compacto y robusto, cuerpos esféricos forjados
Diseño equilibrado a presión
Cuerpo de una pieza y cuerpo con abrazadera para elegir
Una amplia selección de diferentes combinaciones de cuerpos.
Fácil desmontaje liberando la abrazadera
Piezas de limpieza/esterilización para opciones
100% probado hidráulicamente / 100% inspeccionado

Operaciones

Actuadores
Actuador de acero inoxidable

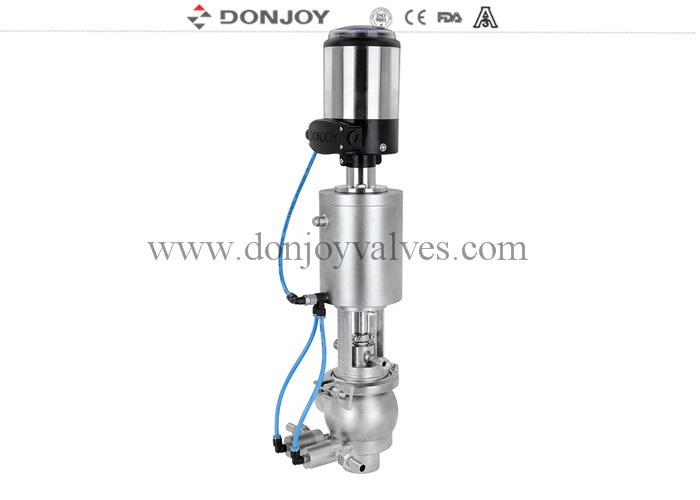

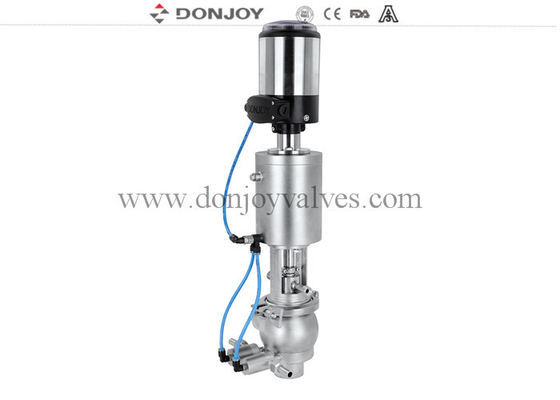

Unidades para control e indicación inteligentes:
Control C-top
Control IL-top (Posicionador)
Conexión eléctrica
Conexión de bus AS-I

Conexión:
Con abrazadera, soldada y roscada, con bridas, etc.


PRINCIPIO DE FUNCIONAMIENTO DIAFRAGMA

Dibujo:

PRINCIPIOS DE FUNCIONAMIENTO

-La válvula de prueba de mezcla tipo elevación se opera remotamente por aire comprimido. Normalmente está cerrada antes de funcionar.

-La válvula de prueba de mezcla está construida con dos tapones independientes, que formarán una cámara de fuga a la atmósfera en condiciones normales de trabajo. Cuando se produce una fuga ocasional, el medio fluirá hacia la cámara y se descargará en el puerto de salida.

-La cámara de fuga se cierra cuando la válvula está funcionando, el medio puede fluir a través de una tubería a otra. Esta válvula se puede limpiar in situ. Hay muchas opciones de combinación de CIP y SIP disponibles para los usuarios (consulte las opciones de función de esterilización de limpieza).

-El sistema de limpieza puede limpiar el vástago superior, inferior y la cámara de fuga, lo que garantiza que la válvula sea altamente higiénica. El sistema de limpieza eficaz hace que el fluido que es especial para (CIP) limpie in situ directamente todo el cuerpo de la válvula interior, lo que lleva menos tiempo que el sistema de limpieza común.

-Otro beneficio del sistema de alta limpieza es que la válvula de prueba de mezcla tipo elevación se puede aplicar al procesamiento aséptico. Si el vapor del usuario entra en la tubería CIP, el sistema constituirá un escudo que puede aislar el aire.
