Lugar de origen:
CHINA
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
NO.VFP101Q1-21022
éntrenos en contacto con
Vídeo

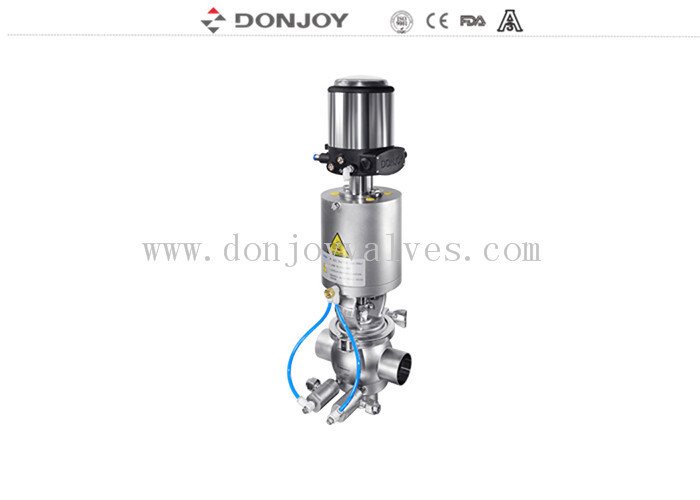

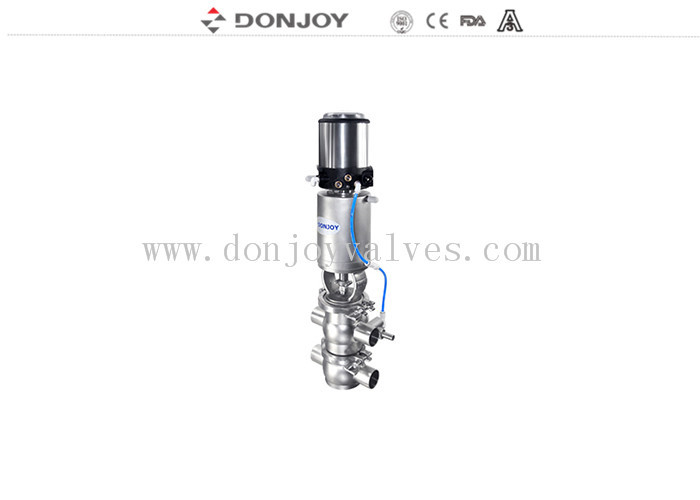

Válvula de resistencia a la mezcla CIP externa con cabeza de control proporcional, serie E-C
Especificación
| Partes mojadas del producto | AISI 316L |
| Otras piezas de acero inoxidable | AISI 304 y sus componentes |
| Material del asiento (por defecto) | EPDM, FDA177. ¿Qué quiere decir?2600 |
| Material del asiento (opcional) | FPM (Viton), FDA177 y otros.2600 |
| Terminar las conexiones | con una longitud de longitud igual o superior a 20 mm, |
| Max. Presión de trabajo | Cubiertas por una banda de presión superior a: |
| Presión de trabajo mínima | vacío absoluto |
| Temperatura de trabajo | 14°F a 266°F (-10 a 130°C), 284°F (140°C) para esterilización de corto tiempo. |
| Finalización interna | Ra 32μin (0,8μm) como predeterminado, Ra 16μin (0,4μm) como mejor. |
| Aplicación: | el soplado de arena, o otros, a petición. |
| Tipos de actuadores neumáticos | Normalmente cerrado (NC) ️ Aire para abrir y resorte para cerrar; |
| Normalmente abierto (NO) ️ Aire para cerrar y resorte para abrir; | |
| Aire a aire (AA) ️ Aire para abrir, aire para cerrar. | |
| Presión del aire del actuador | 79-102 psi (5,5 bar-7 bar) |
| Unidades de control e indicación inteligentes | Control de la parte superior C |
| Control de la parte superior de la IL (Posicionador) | |
| Conexión eléctrica | |
| Conexión de bus AS-I |
Características del diseño
● Suministro externo de CIP
● Fallo en el actuador neumático normalmente cerrado
● Diseño compacto y robusto, cuerpos esféricos forjados
● Diseño de presión equilibrada
● Cuerpo de una sola pieza y cuerpo sujetado para elegir
● Una amplia selección de diferentes combinaciones de cuerpo.
● Se desmonta fácilmente soltando la abrazadera
● Opciones de piezas de limpieza y esterilización
● 100% de prueba hidráulica / 100% de inspección
Aplicaciones
◆La válvula neumática de doble asiento está diseñada para responder cuando hay dos flujos de producto diferentes a través de la misma válvula,garantía de evitar la mezcla de fluidos y ser conveniente para el control de las condiciones de trabajoLa válvula se utiliza en productos lácteos, bebidas, cerveza y otros requisitos de alta pureza de los sistemas de tuberías de proceso.
◆ Esta válvula se cierra normalmente mediante control remoto mediante aire comprimido. Esta válvula está acompañada de dos pequeñas válvulas neumáticas para controlar la fuga del sello de la válvula.
◆La pluma (en el interior de una válvula de cambio) tiene dos sellos, que forman una cámara de fuga entre sí.El suministro de aire al actuador puede hacer que la válvula limpia en su lugarDurante la limpieza, el fluido fluye directamente hacia el enchufe.
Principios de funcionamiento
● Esta válvula está normalmente cerrada (NC), controlada remotamente a través del aire comprimido.
● El enchufe (el tallo superior dentro de una válvula de desvío) tiene dos sellos que forman una cámara de fuga entre sí.El aire suministrado al actuador puede hacer que la válvula esté limpia en su lugar (véase la figura 2).
● Durante la limpieza, el fluido fluye directamente hacia el enchufe. Esta válvula no es sensible al efecto del martillo de agua.
Dibujo
Conbinación del cuerpo de la válvula
Selección de funciones
También se usa para Manifold, Ejemplos de un Manifold estándar
Etiquetas: válvula de doble sellado, válvula a prueba de mezcla, válvula Donjoy
