Lugar de origen:
China
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
NO.VFT101Q1-222-90
éntrenos en contacto con
Vídeo
Vídeo

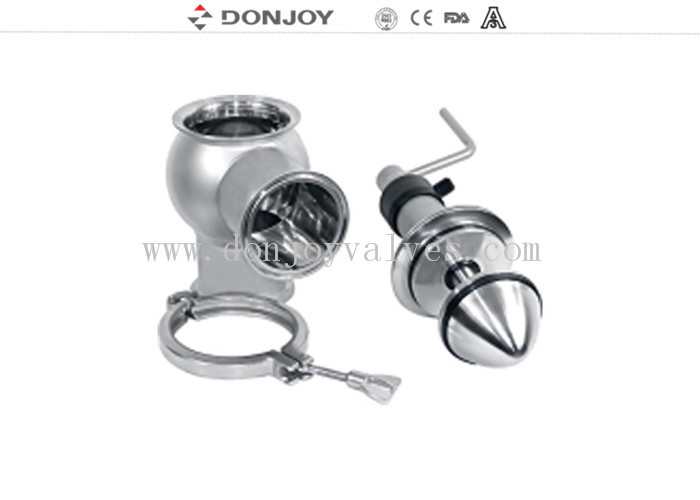

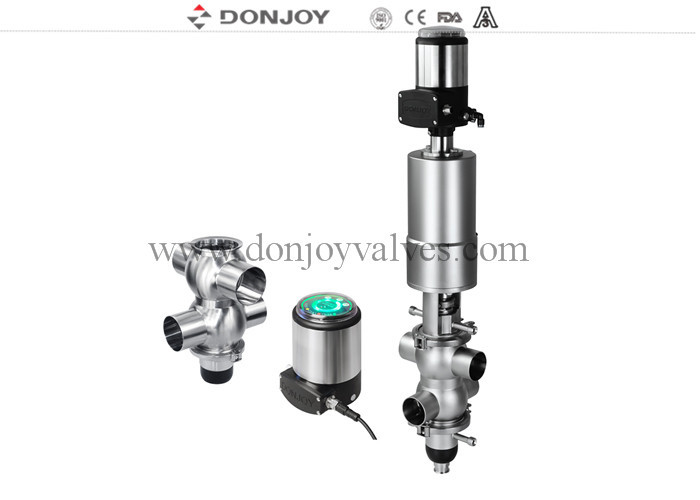

DN100 Donjoy doble asiento válvula a prueba de mezcla con T-22-90
Especificación
| Partes mojadas del producto | AISI 316L |
| Otras piezas de acero inoxidable | AISI 304 y sus componentes |
| Material del asiento (por defecto) | EPDM, FDA177. ¿Qué quiere decir?2600 |
| Material del asiento (opcional) | FPM (Viton), FDA177 y otros.2600 |
| Terminar las conexiones | con una longitud de longitud igual o superior a 20 mm, |
| Max. Presión de trabajo | Cubiertas por una banda de presión superior a: |
| Presión de trabajo mínima | vacío absoluto |
| Temperatura de trabajo | 14°F a 266°F (-10 a 130°C), 284°F (140°C) para esterilización de corto tiempo. |
| Finalización interna | Ra 32μin (0,8μm) como predeterminado, Ra 16μin (0,4μm) como mejor. |
| Aplicación: | el soplado de arena, o otros, a petición. |
| Tipos de actuadores neumáticos | Normalmente cerrado (NC) ️ Aire para abrir y resorte para cerrar; |
| Normalmente abierto (NO) ️ Aire para cerrar y resorte para abrir; | |
| Aire a aire (AA) ️ Aire para abrir, aire para cerrar. | |
| Presión del aire del actuador | 79-102 psi (5,5 bar-7 bar) |
| Unidades de control e indicación inteligentes | Control de la parte superior C |
| Control de la parte superior de la IL (Posicionador) | |
| Conexión eléctrica | |
| Conexión de bus AS-I |
Aplicaciones
◆La válvula a prueba de mezclas se utiliza ampliamente en la tecnología de procesamiento de fluidos, especialmente en las aplicaciones de la industria de bebidas y lácteos.
◆La válvula a prueba de mezclas es una válvula de doble sellado de alto grado. A través de la interfaz entre dos fluidos, este sistema puede ser implementado en dos procesos de sincronización de cuerpos,evitar la posibilidad de contaminación de los materiales. la cámara de fuga y el detector de fugas se limpian por sí mismos con el asiento de la válvula.
Principios de funcionamiento
● La válvula de protección contra la mezcla de tipo elevador es accionada remotamente por aire comprimido, normalmente se cierra antes de funcionar.
● La válvula a prueba de mezcla está construida con dos enchufes independientes que formarán una cámara de fuga a la atmósfera en estado de funcionamiento normal.el medio fluirá hacia la cámara y será diacargado en el puerto de salida.
● La cámara de fuga se cierra cuando la válvula está en funcionamiento, el medio puede fluir a través de una tubería a otra.Muchas opciones de combinación de CIP y SIP están disponibles para los usuarios.(Refiérase a las opciones de función de limpieza y esterilización)
● El sistema de limpieza puede limpiar el tallo superior, inferior y la cámara de fugas, lo que garantiza que la válvula sea altamente higiénica.Efectivamente sistema de limpieza hace que el líquido que es especial para (CIP limpio en el lugar directamente lavar todo el interior del cuerpo de la ternera, toma menos tiempo que el sistema de limpieza común.
● El sistema de alta limpieza tiene otro beneficio: la válvula de prueba de mezcla del tipo ascensor puede aplicarse al procesamiento aséptico.el sistema constituirá un escudo que puede aislar el aire.
Dibujo
Conbinación del cuerpo de la válvula
Selección de funciones
También se usa para Manifold, Ejemplos de un Manifold estándar
Etiquetas: válvula de doble sellado, válvula a prueba de mezcla, válvula Donjoy
