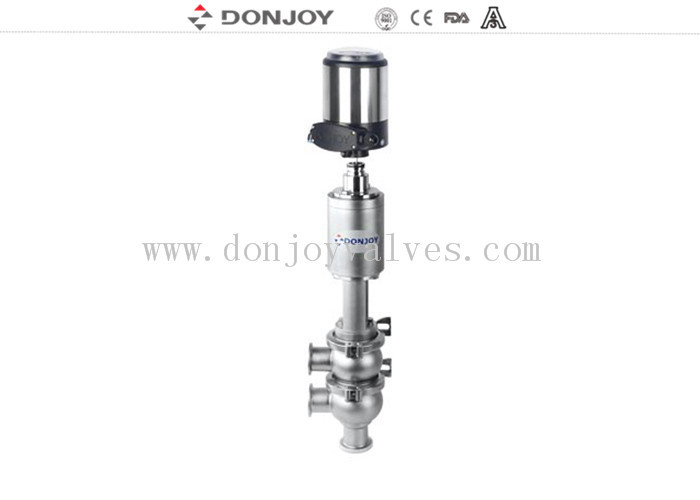

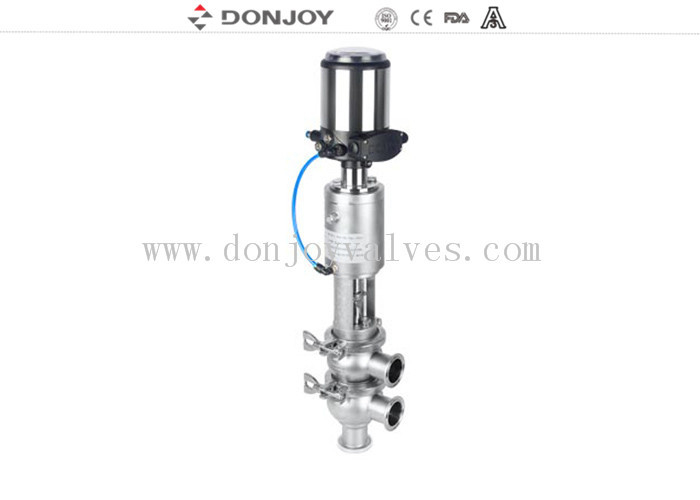

Donjoy TL Tipo 316L Válvula de asiento sanitario de marcha atrás con cabeza de control

Válvula de inversión sanitaria de asiento único 316L tipo TL con cabezal de control

Especificación

Aplicación

● La válvula de asiento de desvío neumática con unidad de control es una válvula higiénica de asiento único operada neumáticamente que se ha utilizado ampliamente en la industria de procesamiento de alimentos, la producción de bebidas y las industrias farmacéutica y química fina.
● La válvula de asiento se opera automáticamente mediante actuadores neumáticos de simple o doble efecto con aire comprimido para empujar el eje para ubicar la posición abierta o cerrada de la válvula.
● Los actuadores de cilindro de simple efecto giran 180 grados para lograr una válvula normalmente abierta y normalmente cerrada.

Especificaciones técnicas

● Tamaño: DN25 / 1 "a DN100 / 4"
● Temperatura: 130 ℃
● Presión: 10 bar
● Suministro de aire: 4-7 bar
● Material: ASTM 304 / 1.4301,316L / 1.4404
● Sello: EPDM, FPM, HNBR, FDA177.2600
● Procesamiento: Ra <0.8μm
● Certificado: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
Unidad de control:
● Alimentación: CC 24V ± 10%
● Simple efecto (estándar), doble efecto (opción)
● Función de retroalimentación de posición de la válvula con ajuste automático
● Admite señal analógica (4-20mA) y salida eléctrica (CC24V)
● Soporte para AS-I BUS
● Admite operación manual y automática

Material
El material conectado con otros: AISI 316L / 1.4404
El material en otra parte: AISI 304
Anillo de sellado: EPDM FDA 177.2600
Acabado de la superficie interna: Ra ≤ 0.8μm
Acabado de la superficie externa: Mecanizado fino CNC

Certificado
3A/54-02 (1580),PED/97/23/EC,FDA.177.2600, ISO

Dibujo

Combinación del cuerpo de la válvula

Si necesita más información, contáctenos directamente
