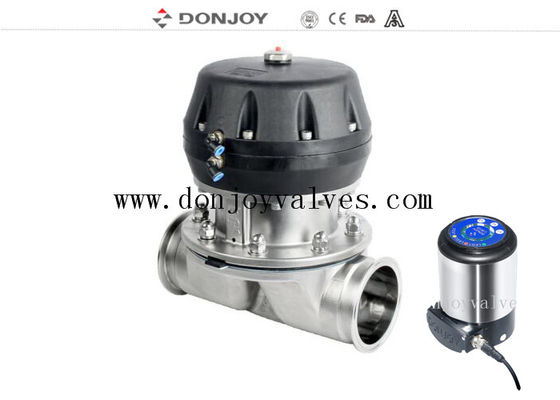

Válvula de diafragma sanitaria proporcional con directamente la conexión

Válvula proporcional del diafragma sanitario con directamente la conexión

Etiqueta
Válvula de diafragma sanitaria con el actuador neumático plástico
Válvula de diafragma neumática multifuncional
Válvula de diafragma neumática del cilindro doble de la ubicación


Especificaciones


Diversa configuración de la válvula de diafragma

1.      Válvula de Didaphragm con Pisitioner/el regulador de proceso (IL-TOP)

2.      Válvula de diafragma con la unidad de control (C-top)

3.      Regulador de la posición de la válvula

4.      Módulo del sensor de posición

5.      Manija plástica

6.      Manija de acero inoxidable

7.      Acutor de acero de Stianless

8.      Válvula de diafragma eléctrica

9.      Acutor plástico

10. Cuerpo: Lanzamiento/forja

Cuerpo de válvula:
Forjar el cuerpo que el espacio en blanco está a través de un pedazo de lingote de acero inoxidable, en el proceso que forja, junto con la forja da alta temperatura proporcionar, a través de cambio de la forma del espacio en blanco de la protuberancia, con la forja después de densidad del cuerpo más arriba, la estructura es más uniforme, ningún agujero de la arena y otras impurezas. Entonces a través del centro de proceso continuar hacer juego de la alta precisión.

El cuerpo de lanzamiento es hecho por el modelo de la cera de parafina del molde, infitration del modelo de la cera de parafina en de cerámica, para dejar la forma de la superficie del molde de la cera del cuerpo entero a la capa de cerámica fuerte. Molde de la cera del derretimiento, entonces en la fusión de la solución de acero inoxidable, después de que el golpe de enfriamiento del aspecto del cuerpo de cerámica, en blanco se haga uo. El tamaño de lanzamiento es muy exacto, el aspecto exterior es un liso, limpio y ordenado.

Junta de la válvula de diafragma
1. Silicón de EPDM/
2.EPDM+PTFE Ahersive
3.EPDM/EPDM se separan

Cetificate de la válvula de diafragma

la resina sintética 1.All y el añadido son cumplen con la certificación del FDA.

se documentan la composición química 2.Material, las propiedades físicas y el proceso de fabricación.

consistencia 3.3-a la autentificación

4.CE-PED/97/23/EC

5.EN 10204-3.1

Principios de funcionamiento

1. El diafragma proporcionar el sello del cuerpo así como el sello del asiento. No hay trayectorias al ambiente exterior, así que él conveniente para los procesos asépticos

2. Cuando la válvula es cerrada un cojín de la presión que apoya el diafragma se mueve hacia la cara de aislamiento en el cuerpo. Cuando la placa de presión se mueve el diafragma dobla y se fuerza abajo sobre el área del asiento en el centro del cierre del cuerpo así de la trayectoria del flujo a través del cuerpo.

3. La relación inter del cuerpo a la placa de presión previene sobre la compresión del diafragma

4. La válvula puede ser operación manual y tops de control de operaciones neumáticos de las válvulas electromagnéticas

Usos:

Las válvulas de diafragma, actuado manualmente o neumáticamente, se diseñan específicamente para el uso en higiene y los procesos asépticos en las industrias farmacéuticas.

La válvula es excelente para el control de flujo así como se abre/control cercano.

Las válvulas de diafragma son mejores en la característica del flujo en comparación con otras válvulas. Es eaiser a limpiar y a mejorar para procesar la sustancia con las partículas. El fenómeno del bolsillo de aire es raro durante el uso del control de flujo.

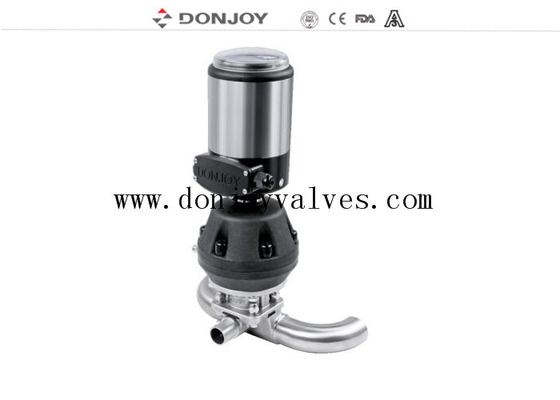

combinación de la válvula de diafragma del Multi-puerto

Configuración del BALNEARIO y configuración del GMP

Dibujos del producto


Ra superficial

Etiqueta: válvulas sanitarias, válvula de Phamacy, válvula de Diaphrgm
