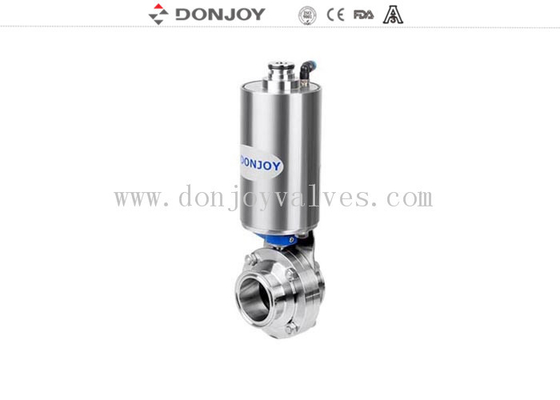

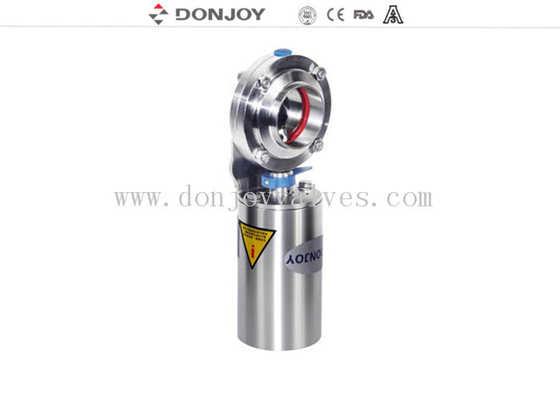

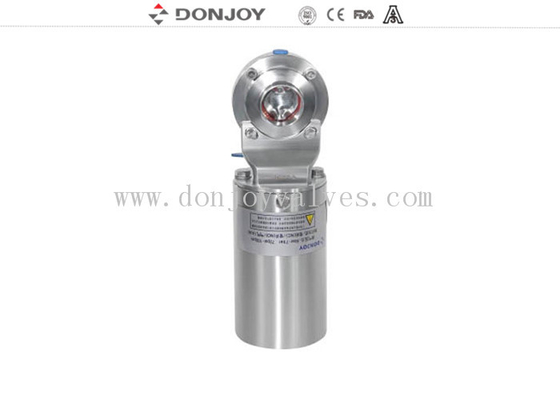

Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12"

Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12"

    • Pneumatic Operation Sanitary Butterfly Valves with Clamped Ends Silicon seal 12"
    • Pneumatic Operation Sanitary Butterfly Valves with Clamped Ends Silicon seal 12"
    • Pneumatic Operation Sanitary Butterfly Valves with Clamped Ends Silicon seal 12"
  • Pneumatic Operation Sanitary Butterfly Valves with Clamped Ends Silicon seal 12"

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: DONJOY
    Certificación: CE,3A,FDA
    Número de modelo: NO.VDF110Q1

    Pago y Envío Términos:

    Cantidad de orden mínima: 1
    Precio: negotiation
    Detalles de empaquetado: Caja del cartón o caja de madera
    Tiempo de entrega: 5-30 días laborables
    Condiciones de pago: T/T, LC, tarjeta de crédito
    Capacidad de la fuente: 500pcs por mes
    Contactar ahora
    Descripción detallada del producto
    Nombre de producto: Válvula de mariposa neumática Materiales: 304/316L
    Tamaño: DN10-DN300, el 1/2” - 12" Operación: Neumático
    Conexión: Virola de la abrazadera Struction: mariposa
    Alta luz:

    válvulas de mariposa inoxidables

    ,

    Neumático de la válvula de mariposa

    Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12"



    Parámetros técnicos

    Material de acero

    El producto mojó las piezas de acero

    AISI 304 o 316L

    (1,4306/1,4404)

    Proporcionado el material

    informe de inspección

    Otras piezas de acero

    AISI 304

    Material del sello

    Estándar

    EPDM

    Todos los materiales del sello cumplen

    con FDA 21CFR177.2600

    Opciones

    VMQ/Viton (FPM)

    Presión

    Presión de funcionamiento

    ≤145psi (10bar)

    Presión de la fuente para el aire

    actuador

    70 ~ 116psi (5 ~ 8bar)

    Temperatura

    Temperatura de trabajo

    EPDM: 14 ~ 248°F (- 10 ~ 120°C)

    VMQ (silicón): -58 ~ 356°F (- 50 ~ +180°C)

    Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C)

    Temperatura de la esterilización

    150°C (302°F), minuto del máximo 20

    Tratamiento superficial

    Tratamiento de la superficie interior

    Ra 16 ~ los 32µin (0,4 ~ los 0.8µm)

    Tratamiento superficial exterior

    Ra 32 ~ los 64µin (0,8 ~ los 1.6µm)

    Conexión

    Conexiones de extremo: abrazadera extremo-soldada con autógena, sanitaria, varón y haber roscado femenino, ensanchado, Yo-línea u otras a petición.

    Actuador

    Normalmente cerrado (NC) - aire a abrirse y a saltar para cerrarse;

    (NO) - aire normalmente abierto a cerrarse y a saltar para abrirse;

    Aire-aire (AA) - aire a abrirse, aire a cerrarse

    Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 0

    Datos

    Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 1

    Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 2

                                   Actuador neumático
    Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 3 Tamaño Recomiende el tamaño de la válvula
    Válvula de mariposa Vávula de bola
    70 DN10-DN50,0.5” - 2" DN10-DN25,0.5” - 1"
    85 DN10-DN100,1” - 4" DN10-DN40,0.5” - 1,5"
    114 DN100-DN125,4” - 5" DN50-DN65,2” - 2,5"
    133 DN150-DN200,6” - 8" DN80-DN100,3” - 4"
    168 DN200-DN300,8” - 12" DN100,4”



    Uso:
    tipo neumático válvula de mariposa sanitaria con los extremos extremo-soldados con autógena/extremo-soldados con autógena, que es ampliamente utilizado en los sistemas de instalación de tubos del proceso para el aislamiento y el control. La válvula de mariposa de AV-1PW actúa automáticamente.


    Especificación:
    Tamaños disponibles: el 1/2” a 12" (el 1/2”, 3/4", 1", 1 1/2”, 2", 2 1/2”, 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
    Material: El cuerpo de válvula y el material del disco pueden ser AISI 304 o AISI 316L, 304L y 316 materiales están disponibles a petición.
    Presión de trabajo máxima: 145psi (10bar) para DN25/1” - DN100/4”; 116psi (8bar) para DN125/5” - DN150/6”; 73psi (5bar) para DN200/8” - DN300/12”.
    Operación: SS304 vertical actuador, NC (normalmente cercano)/NO (el tipo (aire-aire) normalmente abierto)/AA para elige de.
    Presión de suministro de aire: 70-116psi (5-8bar)
    Gama de temperaturas: 14 ~ 248°F (- 10 ~ 120°C) con el asiento de EPDM, -58 ~ 356°F (- 50 ~ +180°C) con el asiento de VMQ (silicón).
    Conexiones de extremo: extremo-soldado con autógena/extremo-soldado con autógena.
    Tratamiento superficial: Ra 16 ~ los 32µin (0,4 ~ los 0.8µm), Ra los 32µin es el defecto.


    Opciones:
    El cuerpo de válvula y el material del disco pueden ser AISI 304 o AISI 316L, 304L y 316 materiales están disponibles a petición. El asiento y la junta pueden ser EPDM, VMQ (silicón) o Viton (FPM), cumpliendo todo con la conexión del FDA 21CFR177.2600.End se puede extremo-ser soldado con autógena, tri abrazadera sanitaria, roscado, ensanchar, Yo-línea u otras a petición.
    Manijas: manija del tirón de 4 posiciones; manija de la multi-posición con la cubierta plástica o en acero inoxidable puro.


    Actuadores para alcanzar la operación automática:
    actuador de acero inoxidable neumático (tipo vertical), actuador de aluminio neumático (tipo horizontal), y actuador eléctrico.
    El NC actuó: normalmente cerrado (el fall se cerró)---aire a abrirse, primavera a cerrarse
    Actuado NO: normalmente abierto (falle abierto)---aire a cerrarse, primavera a abrirse
    El AA actuó: doble---aire a abrirse, aire para cerrar control inteligente de la válvula: sensor de posición, regulador del C-top, regulador del C-top (AS-I)
    Estándares: Estruendo, 3A, SMS, ISO/CA, BS/RJT, y ASME/BPE

    Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 4Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 5Válvulas de mariposa sanitarias de la operación neumática con el sello afianzado con abrazadera del silicio de los extremos 12" 6

    Puerto del suministro de aire

    Actuador del AA

    1" - 4"

    ambos dos puertos son G1/8

    >4”

    Un puerto es G1/4, el otro es G1/8

    Actuador del NC

    1" - 4"

    Un puerto es G1/8

    >4”

    Un puerto es G1/4

    NINGÚN actuador

    1" - 4"

    Un puerto es G1/8

    >4”

    Un puerto es G1/4
