Lugar de origen:
China
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
no.
éntrenos en contacto con

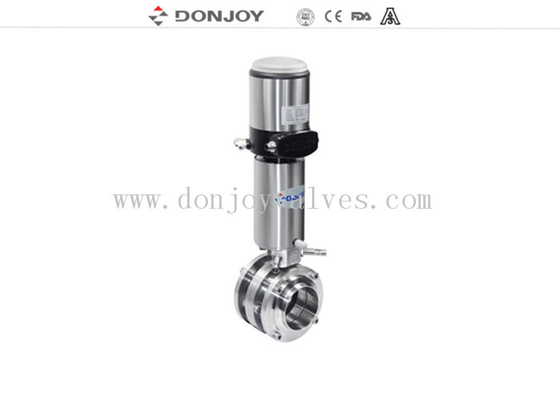

Tres pedazos de mariposa de la válvula del extremo de acero inoxidable de la soldadura, alta válvula de mariposa sanitaria
Especificaciones técnicas:
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure: 0.2Bar
Temperatura de trabajo: -10C° a +120 grados (EPDM)
Especificaciones:
Nombre de producto: |
Nuez de hex. de RJT/válvula de mariposa manual del hilo SS316L/304, Válvula de mariposa femenina/masculina |
Material del cuerpo de válvula: |
SS304/316L |
Material del sello: |
EPDM (estándar) FPM/SILICON/NBR, FDA177.2600 |
Presión de MaxWorking: |
5Bar |
Temperatura de Max.Working: |
120 grados C |
Disponible tamaño: |
DN10-DN300, el 1/2” - 12" |
Disponible conexión: |
Abrazadera/soldadura/hilo/conexión especial |
Disponible estándar: |
3A/DIN/SMS/RJT/ISO/IDF |
Actuado: |

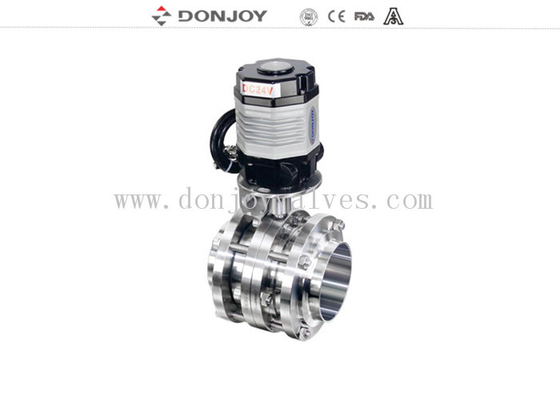

Manual, neumático, eléctrico |
Uso de la manija: |
Manija de dos posiciones, manija de tres posiciones, manija del tirón de la cuatro-posición, manija plástica de la multi-posición y manija de acero inoxidable de la multi-posición |
Control: |
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Alcance de uso: |
Lechería, comida, bebida, farmacia, cosmético, etc |
Modelo de multi plástico - manija de la posición: |
NO. VSB04/NO.VSB06/NO.VSB08 |
Instalación de la manija: |
En un lado de válvula |
Principios de funcionamiento
la válvula de mariposa 1.The se puede actuar automáticamente a través del actuador o manualmente con la manija
la manija 2.The bloquea la válvula en el abierto o la posición cerrada, ciertamente allí es el otro avalibalbe de la posición
pistón del empuje del actuador 3.The del movimiento axial en 90Degree de modo que controle la válvula de mariposa.
Diseño y características
Diseño compacto y robusto
Tamaños disponibles DN25-DN300 (el 1/2” - 12")
La manija de la Multi-posición es conveniente hasta DN100/4”
La mano del tirón es conveniente hasta DN25-DN300 (el 1/2” - 12") PED97/23EC FDA.177.2600
El cuerpo de válvula puede ser cambiable con cualquier clase de conexión
Conexión
Etc. afianzado con abrazadera, soldado con autógena y roscado.
Detalles de empaquetado
Paquete de burbuja para cada válvula.
Fuera de embalar son las cajas del cartón o de la madera contrachapada.
O según la petición de clientes.
Detalles de la entrega
Generalmente en el plazo de 20 días después de recibir la señal de T/T.
Esfuerzo de torsión de funcionamiento (N.M)
DN25/1” |
DN40/1.5” |
DN50/2” |
2,5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Diversa manija:
1. manija del tirón
2.Multi-Position dirigen (el plástico azul)
manija 3.Multi-Position (acero de Stianless) bloqueable
Tamaño |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
DN50 |
2" |
133 |
22,2 |
10 |
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
DN125-DN150 |
5-6” |
220 |
30,2 |
14 |
|
DN200-DN300 |
8-12” |
284 |
30,2 |
14 |
Tamaño |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
164 |
20,2 |
8 |
|
DN50-DN65 |
2" - 3" |
164 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
164 |
22,2 |
11 |
Tamaño |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
166 |
20,2 |
8 |
|
DN50-DN65 |
2" - 3" |
166 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
166 |
22,2 |
11 |
|
DN125-DN150 |
5" - 6" |
166 |
30,2 |
14 |
