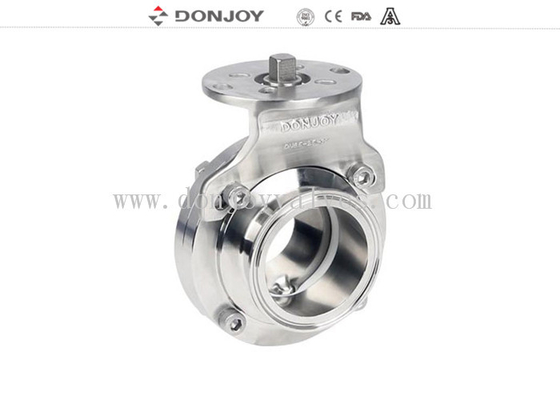

Válvulas de mariposa de acero inoxidable 316L de alta calidad de 1.5 PULGADAS con soporte ISO5211

Válvulas de mariposa de acero inoxidable de alta calidad de 1.5 PULGADAS con soporte ISO5211

Especificaciones técnicas
Presión máxima: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Presión mínima: 0.2Bar
Temperatura de trabajo: -10°C a +120 grados (EPDM)

Especificación

Diseño y características
Diseño compacto y robusto
Tamaños disponibles DN25-DN250 (1/2"-10")
La manija multiposición es adecuada hasta DN100/4"
La manija de tracción es adecuada hasta DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
El cuerpo de la válvula puede ser intercambiable con cualquier tipo de conexión

Conexión
Abrazadera, soldada y roscada, etc.
Estándar: RTJ, ISO, ISO1127,IDF,INCH, SMS, DIN,BPE...
Aplicación: Se utiliza en las industrias de procesamiento de alimentos, farmacia y química.

Detalles del embalaje
Embalaje de burbujas para cada válvula.
El embalaje exterior es de cartón o cajas de madera contrachapada.
O según la solicitud de los clientes.

Detalles de la entrega
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T.

Par de funcionamiento (N.M)

Varias manijas
1. Manija multiposición (acero inoxidable)
2. Manija multiposición (plástico azul)
3. Manija de tracción
4. Manija de ajuste fino
5. Válvula de mariposa eléctrica
6. Válvula de mariposa neumática (con C-top, posicionador, sensor...)

Datos técnicos de la manija

Tamaño		L1	L2	B
DN10-DN40	0.5-1.5”	126	20.2	8
DN50	2”	133	22.2	10
DN65	2.5-3”	144	22.2	10
DN80-DN100	3.5-4”	160	22.2	11
DN125-DN150	5-6”	220	30.2	14
DN200-DN300	8-12”	284	30.2	14























Tamaño		L1	L2	B
DN10-DN40	0.5-1.5”	164	20.2	8
DN50-DN65	2”-3”	164	22.2	10
DN80-DN100	3.5-4”	164	22.2	11



















Tamaño		L1	L2	B
DN10-DN40	0.5-1.5”	166	20.2	8
DN50-DN65	2”-3”	166	22.2	10
DN80-DN100	3.5-4”	166	22.2	11
DN125-DN150	5”-6”	166	30.2	14
