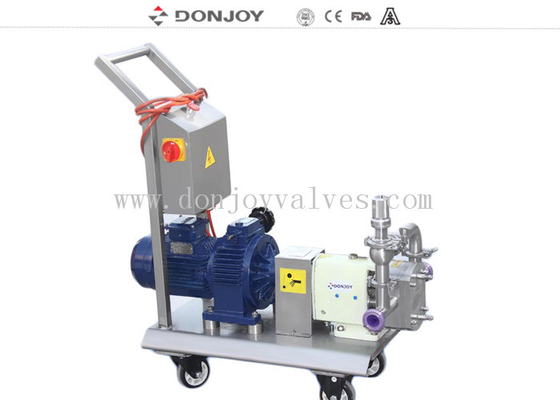

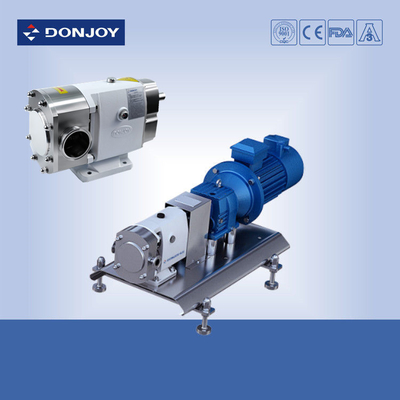

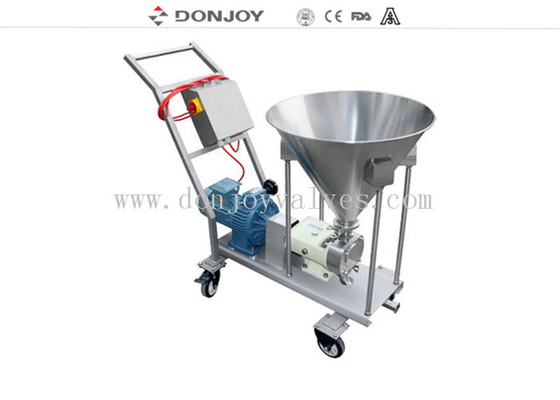

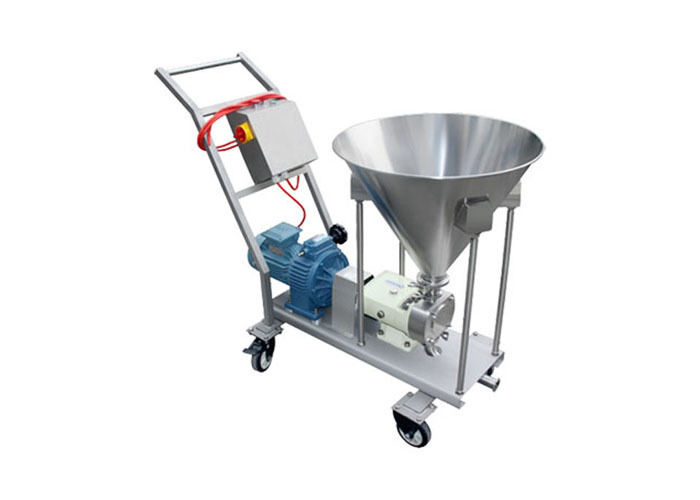

Bombas de alta pureza de lóbulo variable mecánico TUR-70 con control y tolva
Especificaciones
|
Nombre del producto:
|
Bomba de lóbulo variable mecánico SS316L TUR-70
|
|
Material:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Material del sello:
|
SIC / SIC / EPDM (Estándar, aprobación de la FDA)
|
|
Caudal máximo:
|
62 m3/h / 395 GPM
|
|
Presión máxima:
|
12 bar / 174 PSI
|
|
Temperatura máxima de trabajo:
|
150 C / 302 F
|
|
RPM máximas:
|
1450 rpm
|
|
Tipo de rotor:
|
2 hojas, 3 hojas, mariposa, mariposa de señal
|
|
Sello mecánico:
|
SIC / SiC / EPDM (Estándar)
|
|
Motor:
|
ABB, SEW, 50 Hz / 60 Hz
|
|
Tratamiento de la superficie:
|
Interior pulido y exterior arenado
|
|
Tipo de conexión:
|
Conexión con brida
|
|
Estándar disponible:
|
DIN, SMS, 3A, RJT, ISO / IDF
|
|
Modo de operación:
|
Energía eléctrica
|
|
Ámbito de aplicación:
|
Lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
| Dispositivo de entrada |

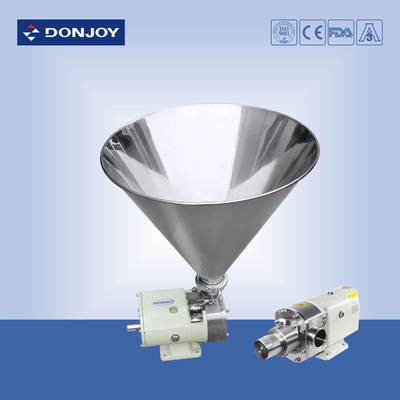

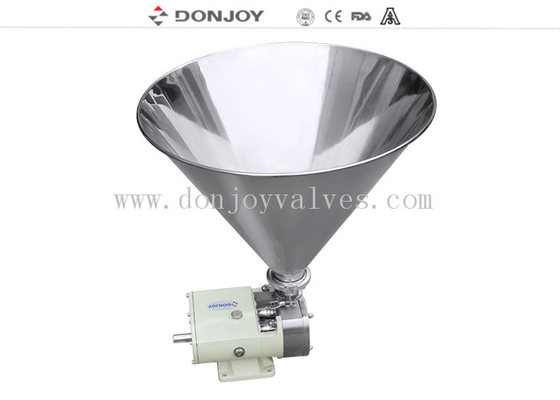

Tipo embudo |
Descripción
Opciones
1. Sello mecánico: SIC / SICE / EPDM, TC / TC, EPDM
2. Sello único, sello mecánico doble
3. Rotores: rotor de 2 hojas, rotores de 3 hojas, rotores de mariposa, rotores de mariposa individuales
4. Junta: FPM (Viton), NBR, EPDM
5. Válvula de alivio en la cubierta frontal o externa por derivación
6. Válvula de seguridad incorporada
7. Camisa térmica de la cara final
8. Camisa térmica completa
9. Serie TUR vertical o serie TUL horizontal
10. Diferentes accionamientos y fijaciones
11. Montaje en una placa base de acero inoxidable
12. Conexión: Abrazadera (DIN32676, 3A, ISO), Rosca (DIN, SMS, RJT, IDF), Soldadura a tope, Brida
13. Tipo de motor B5, frecuencia del motor 50HZ, 60HZ
14. Voltaje (v) 220-240, 360-400, 420-460, 630-690
Diseño y características
1. TUL horizontal, TUR vertical
2. Construcción de eje desnudo
3. Diseño higiénico de la fijación de los rotores
4. Sello mecánico sanitario, fácil limpieza y mantenimiento
5. Aplicado a la limpieza CIP y esterilización sic
Aplicaciones
Esta bomba es ideal para la transferencia de medios viscosos y de baja viscosidad en las industrias de procesamiento de alimentos, cosméticos y farmacéutica.
Principios
1. A medida que los lóbulos giran, el espacio en el lado de succión aumenta a medida que un lóbulo se distancia de otro, creando así un vacío parcial que atrae el fluido a la cámara de la bomba.
2. A medida que son rotados por los ejes, cada lóbulo se llena consecutivamente y el fluido se desplaza al lado de descarga. Los pequeños espacios entre los lóbulos y entre los lóbulos y las paredes del cuerpo de la bomba aseguran que los espacios se llenen debidamente.
3. La carcasa de la bomba se llena por completo y el fluido escapa a través de los dientes de los lóbulos y se fuerza contra las paredes de los espacios. Lo que contribuye a la acción de la bomba
