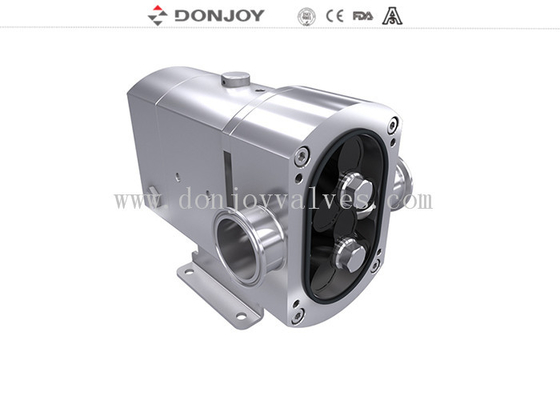

Bomba de lóbulos de eje desnudo de acero inoxidable con sello de descarga para chocolate
Descripción
Opciones
1. Sello mecánico: SIC / SICE / EPDM, TC / TC, EPDM
2. Sello único, Sello mecánico doble

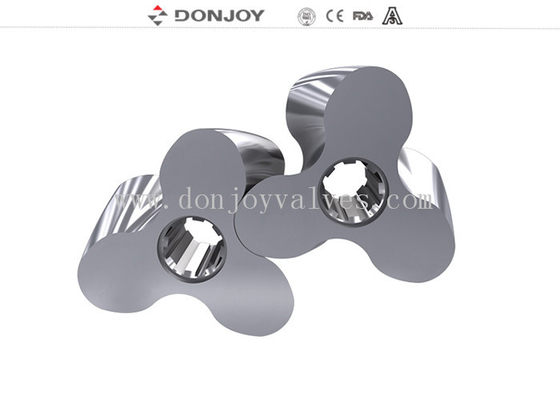

3. Rotores: rotor de 2 hojas, rotores de 3 hojas, rotores de mariposa, rotores de mariposa individuales
4. Junta: FPM (Viton), NBR, EPDM
5. Válvula de alivio en la cubierta frontal externa mediante derivación
6. Válvula de seguridad incorporada
7. Chaqueta térmica de extremo de cara
8. Chaqueta térmica completa
9. Serie TUR vertical o Serie TUL horizontal
10. Diferentes accionamientos y fijaciones
11. Montaje en una placa base de acero inoxidable
12. Conexión: Abrazadera (DIN32676,3A,ISO), Rosca (DIN,SMS,RJT,IDF), Soldadura a tope, Brida
13. Tipo de motor B5, frecuencia 50HZ, 60HZ
14. Voltaje (v) 220-240, 360-400, 420-460, 630-690
Especificaciones
|
Nombre del producto:
|
Bomba positiva SS316L con válvula de seguridad interna para proteger la tubería para uso alimentario
|
|
Material:
|
SS304/SS316L/1.4301/1.4404
|
|
Material del sello:
|
SIC/SIC/EPDM (Estándar, aprobación de la FDA)
|
|
Caudal máximo:
|
62m3/h / 395 GPM
|
|
Presión máxima:
|
12bar / 174PSI
|
|
Temperatura máxima de trabajo:
|
150 C / 302 F
|
|
Revoluciones máximas:
|
1450 rpm
|
|
Tipo de rotor:
|
2 hojas, 3 hojas, mariposa, mariposa individual
|
|
Sello mecánico:
|
SIC/SiC/EPDM (Estándar)
|
|
Potencia del motor:
|
1.5kw, 2.2kw, 3kw…11kw
|
|
Opción de sellado:
|
Sello mecánico sanitario único/
Sello mecánico doble con sistema de refrigeración
|
|
Voltaje:
|
110V, 220V, 380V
|
|
Motor:
|
ABB, SEW, 50hz / 60hz
|
|
Tratamiento de la superficie:
|
Interior pulido y exterior arenado
|
|
Conexión disponible:
|
Abrazadera, Rosca, Soldadura a tope, Brida
|
|
Estándar disponible:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operado:
|
Eléctrico
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008
|
|
Ámbito de aplicación:
|
Lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
| Característica: |
Diferentes accionamientos y fijaciones |
| Función |
Transferencia / regulación / control de flujo |
Diseño y características
1. STUL horizontal, STUR vertical

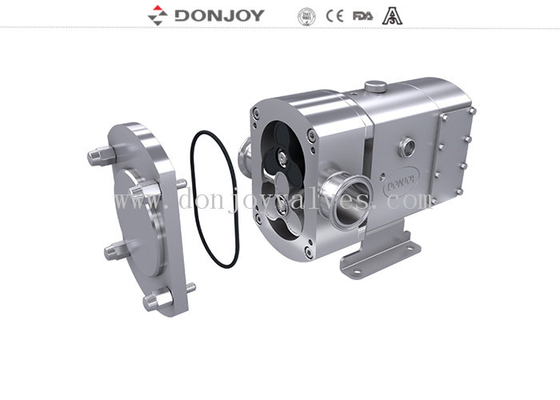

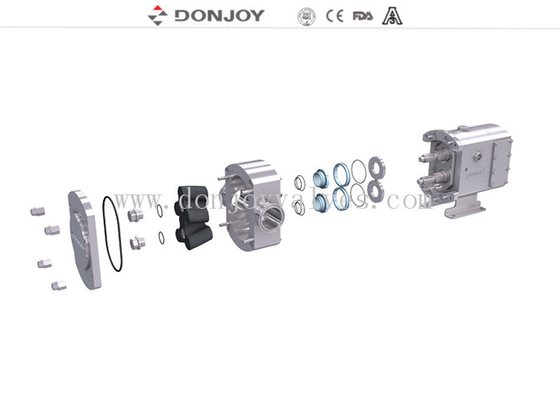

2. Construcción de eje desnudo

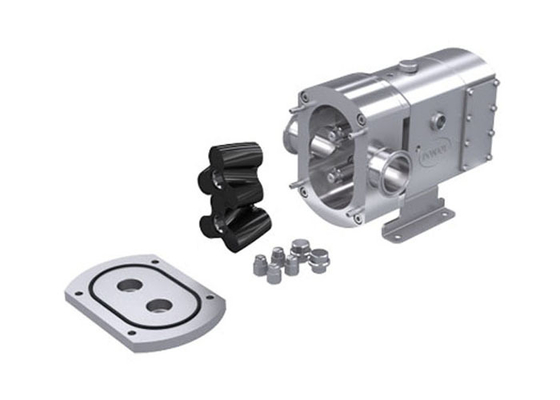

3. Diseño higiénico de la fijación de los rotores
4. Sello mecánico sanitario, fácil limpieza y mantenimiento
5. Aplicado a la limpieza CIP y esterilización sic
6. De acuerdo con el estándar 3A de EE. UU.
Aplicaciones
Esta bomba es ideal para la transferencia de medios viscosos y de baja viscosidad en las industrias de procesamiento de alimentos, cosméticos y farmacéutica.
Principios
1. A medida que los lóbulos giran, el espacio en el lado de succión aumenta a medida que un lóbulo se distancia de otro, creando así un vacío parcial que atrae el fluido a la cámara de la bomba.
2. A medida que son rotados por los ejes, cada lóbulo se llena consecutivamente y el fluido se desplaza hacia el lado de descarga. Los pequeños espacios entre los lóbulos y entre los lóbulos y las paredes del cuerpo de la bomba aseguran que los espacios se llenen debidamente.
3. La carcasa de la bomba se llena por completo y el fluido escapa a través de los dientes de los lóbulos y se fuerza contra las paredes de los espacios. Lo que contribuye a la acción de la bomba
Ventaja competitiva
“DONJOY es la única empresa que aprueba nueve series de productos por la organización de certificación 3A estadounidense en el campo de las bombas y válvulas sanitarias asiáticas.”
Tabla de selección de modelos
