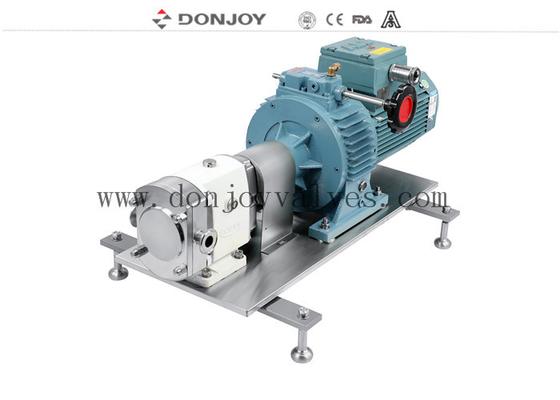

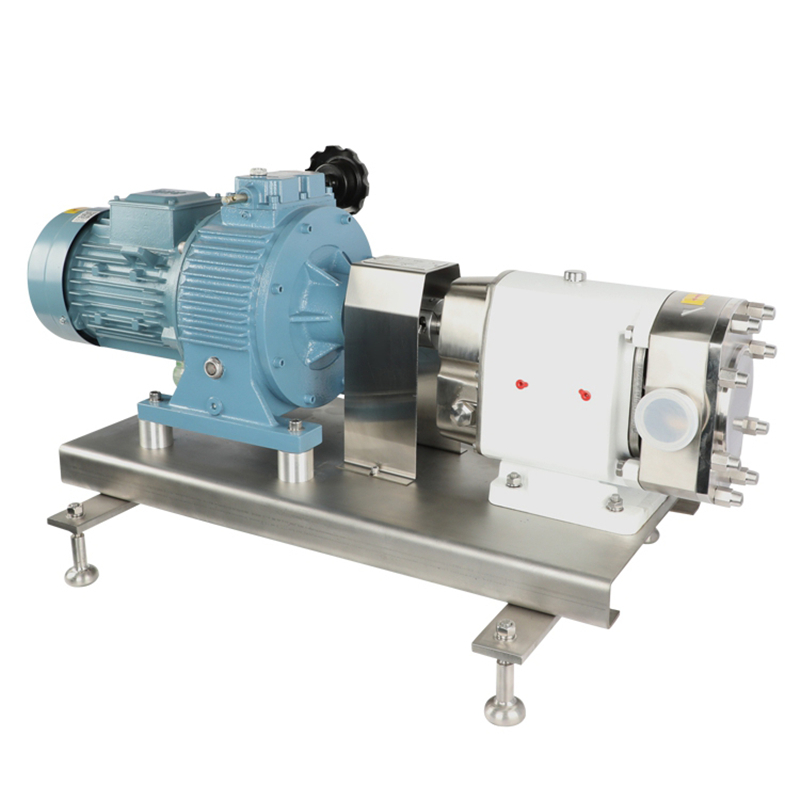

Bomba rotatoria del lóbulo de Donjoy con 3 rotores de la licencia para la transferencia del chocolate
Característica técnica
Transmisión de variación continua de A. Maual
B. Frequency Cnverter ajusta la caja de engranajes del motor
Transmisión de la salida de la velocidad de C. Fixed
Especificaciones
Nombre de producto: | La bomba rotatoria del lóbulo TUL-60 con el manual mecánico ajusta el motor con el motor para que haya miel |
Material: | SS304/SS316L/1.4301/1.4404 |
Material del sello: | SIC/SIC/EPDM (estándar, aprobación del FDA) |
Max. Flow: | 62m3/h / 395 GPM |
Max.pressure: | 12bar/174PSI |
El máximo rev: | rmp 1450 |
De rotor: | 2-leaves, 3 hojas, mariposa, mariposa de la señal |
Instalación | Podía ser instalado con el convertidor de frecuencia |
convertidor de frecuencia | Opcional |
Sello mecánico: | SIC/SiC/EPDM (estándar) |
Voltaje: | 110V, 220V, 380V |
Motor: | ABB, COSEN, 50hz/60hz |
Tratamiento superficial: | Exterior pulido y del chorro de arena interno |
Disponible conexión: | Abrazadera, soldadura de extremo del hilo, reborde |
Disponible estándar: | Estruendo, SMS, 3A, RJT, ISO/IDF |
Actuado: | Ecléctico |
Certificado: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
Alcance de uso: |
Lechería, comida, bebida, farmacia, cosmético, etc |
Descripción
Opciones
1. sello mecánico: SIC/SICE/EPDM, TC/TC, EPDM
2. solo sello, sello mecánico doble
3. Rotores: 2 rotores de la licencia, 3 rotores de la licencia, rotores de la mariposa, solos rotores de la mariposa
4. Junta: FPM (Viton), NBR, EPDM
5. válvula de descarga en puente externo de la portada r
6. válvula de seguridad del accesorio
7. chaqueta del calor de la Fin-cara
8. chaqueta completa del calor
9. serie vertical de TUR o TUL Series horizontal
10. diversos impulsiones y arreglos
11 asamblea en una placa de base de acero inoxidable
12. Conexión: Abrazadera (DIN32676,3A, ISO), Threaad (estruendo, SMS, RJT, CA), soldadura de extremo, reborde
13. Tipo frecuencia 50HZ, 60HZ del motor del motor de B5
14. Voltaje (v) 220-240, 360-400, 420-460, 630-690
La bomba del lóbulo de la categoría alimenticia de la bomba de DONJOY es una bomba de dislocación positiva, construcción robusta, mantenimiento bajo, rentable. El diseño higiénico cumplió con ASME BPE, estándares de EHEDG, los E.E.U.U. 3-A, estándar higiénico del FDA, la bomba más común usada para transferir los líquidos de gran viscosidad sólido y partícula, ofrece una gama completa de bombas previstas para los usos higiénicos en la transformación de los alimentos, la lechería, la bebida, los cuidados en casa y las industrias personales del cuidado y farmacéuticas…
Descripción sanitaria de la bomba del lóbulo de TU-L/R
Las bombas rotatorias del lóbulo de Donjoy proporcionan funcionamiento confiable, la operación sin problemas y el rendimiento energético superior para los usos exigentes. La bomba del lóbulo de Donjoy tiene muchas configuraciones, TU-series es configuración estándar, STU-serie es todo el acero inoxidable. Es una elección excelente para los deberes que requieren las bombas de la contaminación-prueba cumplir mayores niveles de la operación de la higiene, del bajo-esquileo y de la bajo-pulsación. Esta bomba aprobada 3-A maneja ambas limpiezas en el lugar y la esterilización en el lugar y se puede suministrar la documentación completa para apoyar requisitos rigurosos de la validación.
Principios
1. Como los lóbulos gira, el espacio en el lado del suciton increasese como un lóbulo se distancia de otro, así creando un vacío parcial que dibuje el líquido adentro a la cámara de la bomba.
2. Mientras que son girados por los ejes, cada lóbulo se llena consecutivamente y el líquido se desplaza al lado de la entrega. Los pequeños huecos entre los trajes y entre los lóbulos y las paredes del cuerpo de bomba asegurarse de que los espacios debido estén llenados.
3. La vivienda de la bomba ompletely se llena y los escapes flúidos a través de los dientes de los lóbulos y se fuerza contra las paredes de los espacios. Cuál contribuye al aciton de la bomba.
CONEXIÓN DE LA BOMBA INLET&OUTLET
Modelo y peso de la bomba
Modelo de la BOMBA | Esfuerzo de torsión entrado del eje (nanómetro) | Carga radial axial máxima (n) | Tamaño interno de la conexión del diámetro [milímetro] |
Tamaño de partícula suave teórico máximo recomendado [milímetro] |
Peso desnudo de la bomba [kilogramos] |
STUL-10 | 15 | 224 | 22,4 | 6 | 12 |
TUL-20 | 60 | 750 | 22,4 | 10 | 32 |
TUL-23 | 60 | 750 | 35,1 | 20 | 34 |
TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Curva de la bomba del lóbulo
