Lugar de origen:
CHINA
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
TUL/TUR
éntrenos en contacto con
Vídeo
Vídeo
Vídeo
Vídeo

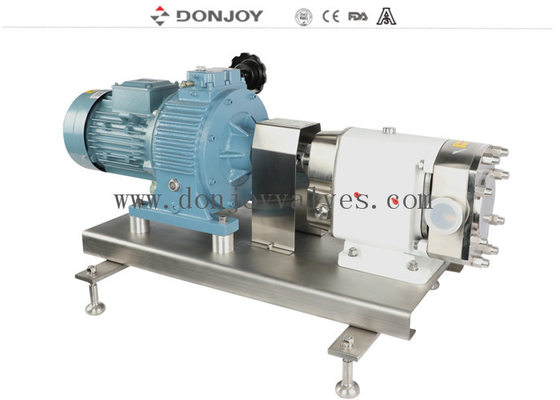

TUL-60 bomba de lóbulo rotativo con motor de ajuste manual mecánico con motor para miel
Característica técnica
A. Transmisión variable continua de tipo Maual
B. Conversor de frecuencia de ajuste de la caja de engranajes del motor
C. Transmisión de salida de velocidad fija
Descripción
Opciones
1- Sello mecánico: SIC / SICE / EPDM, TC / TC, EPDM
2. sello único, sello mecánico doble
3Rotores: 2 rotores de salida, 3 rotores de salida, rotores de mariposa, rotores de mariposa única
4. Encasillado: FPM (Viton), NBR, EPDM
5. válvula de alivio en la cubierta delantera
6- Válvula de seguridad incorporada
7. chaleco térmico de cara
8- Un chaleco completo.
9. Serie TUR vertical o Serie TUL horizontal
10. Diferentes unidades y arreglos
11. montaje sobre una base de acero inoxidable
12. Conexión: abrazadera ((DIN32676,3A,ISO), hilo ((DIN,SMS,RJT,IDF), soldadura trasera, brida
13Tipo de motor B5 Frecuencia del motor 50 Hz, 60 Hz
14. Voltado (v) 220-240, 360-400, 420-460, 630-690
Especificaciones
|
Nombre del producto: |
TUL-60 bomba de lóbulo rotativo con motor de ajuste manual mecánico con motor para miel |
|
El material: |
En el caso de las personas que no estén sujetas a la protección de los derechos de autor, la protección de los derechos de autor es obligatoria.4404 |
|
Material del sello: |
SIC/SIC/EPDM (Estándar, aprobación de la FDA) |
|
El flujo: |
Se trata de una medida de las emisiones de gases de efecto invernadero y de los gases de efecto invernadero. |
|
La presión máxima: |
12 bar/ 174 PSI |
|
Max. vuelta: |
1450 rmp |
|
Tipo de rotor: |
2 hojas, 3 hojas, mariposa, mariposa señal |
| Instalación | Se puede instalar con convertidor de frecuencia |
| convertidor de frecuencia | No es obligatorio |
|
Sello mecánico: |
Las condiciones de los certificados de conformidad con el punto 6.2.4.1 del presente anexo se aplicarán a los certificados de conformidad con el punto 6.2.4. |
|
Válvulas de carga: |
El valor de las emisiones de gases de efecto invernadero es igual o superior a: |
|
El motor: |
ABB,SEW, 50 Hz/ 60 Hz |
|
Tratamiento de la superficie: |
Polido en el interior y sableado en el exterior |
|
Conexión disponible: |
Clampada, soldadura de extremo de hilo, brida |
|
Disponible en el modelo estándar: |
El número de identificación de la empresa de transporte de mercancías |
|
Operado: |
Eléctrico |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, |
|
Ámbito de aplicación: |
Productos lácteos, alimentos, bebidas, farmacias, cosméticos, etc. |
Diseño y características
1. TUL horizontal, TUR vétrica
2. Construcción de eje desnudo
3- Diseño higiénico de la fijación de los rotores
4- Sello mecánico sanitario, fácil limpieza y mantenimiento
5Aplicado a la limpieza y esterilización de CIP.
6. de acuerdo con la norma USA 3A
Aplicaciones
Esta bomba es para la transferencia de medios viscosos y de baja viscosidad en las industrias de procesamiento de alimentos, cosméticos y farmacéuticos.
Principios
1A medida que los lóbulos giran, el espacio en el lado del sucitón aumenta a medida que un lóbulo se distancia del otro, creando así un vacío parcial que atrae el fluido a la cámara de la bomba.
2A medida que se giran por los ejes, cada lóbulo se llena consecutivamente y el fluido se desplaza hacia el lado de entrega.Los pequeños huecos entre las capas y entre los lóbulos y las paredes del cuerpo de la bomba aseguran que los espacios estén debidamente llenos.
3La carcasa de la bomba se llena completamente y el fluido escapa a través de los dientes de los lóbulos y se fuerza contra las paredes de los espacios, lo que contribuye a la acitación de la bomba.
Los rotores de la bomba eligen
Conexión de entrada y salida de la bomba
Modelo y peso de la bomba
| PModelo UMP | Par del eje de entrada (NM) | Carga radial axial máxima (N) | Tamaño de la conexión de diámetro interno - ¿Qué quieres decir? |
Tamaño máximo teórico de partículas blandas recomendado - ¿Qué quieres decir? |
Peso de la bomba desnuda [kg] |
| El STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| El TÜL-20 | 60 | 750 | 22.4 | 10 | 32 |
| El TÜL-23 | 60 | 750 | 35.1 | 20 | 34 |
| El TÜL-25 | 60 | 750 | 47.8 | 20 | 39 |
| Título de la muestra | 123 | 1237 | 47.8 | 25 | 60 |
| El TÜL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| El TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| El número de registro de la empresa | 123 | 1237 | 72.2 | 25 | 68 |
| El número de registro de la empresa | 416 | 2588 | 72.2 | 40 | 151 |
| Título de las licencias | 416 | 2588 | 72.2 | 40 | 151 |
| El TÜL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| El TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Bomba de lóbulo Curva
Dibujo de la bomba de lóbulo
Ventaja competitiva
Donjoy es la única empresa que pasa nueve series de productos por la organización de certificación 3A estadounidense en el campo de las bombas sanitarias y válvulas asiáticas.
