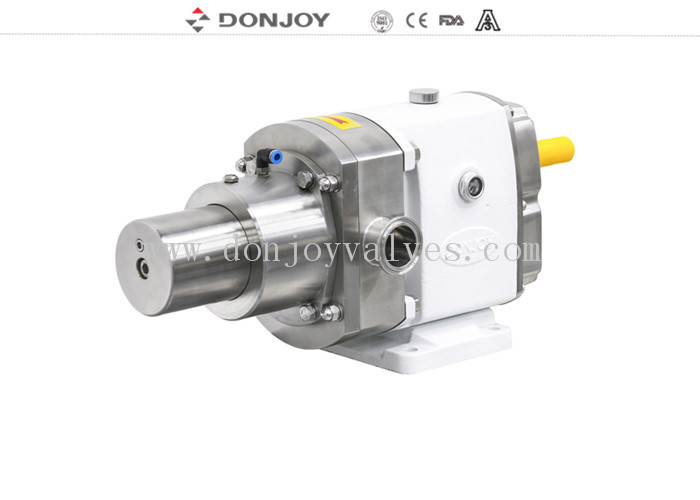

TUL-55 bomba de lóbulo giratorio positivo con motor para transferencia de salsa de tomate

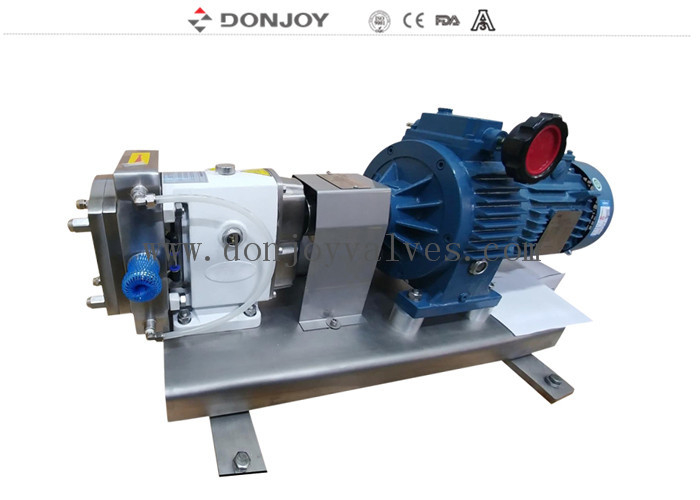

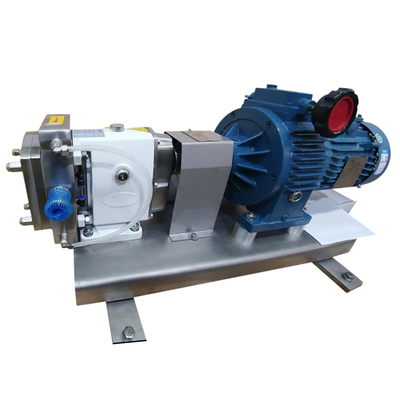

Bomba rotativa de lóbulos positiva Donjoy TUL-55 con motor para transferencia de salsa de tomate

Descripción
Opciones
1. Sello mecánico: SIC / SICE / EPDM, TC / TC, EPDM
2. Sello único, doble sello mecánico
3. Rotores: rotor de 2 hojas, rotores de 3 hojas, rotores de mariposa, rotores de mariposa individuales
4. Junta: FPM (Viton), NBR, EPDM
5. Válvula de alivio en la cubierta frontal o externa mediante by-pass
6. Válvula de seguridad incorporada
7. Chaqueta de calor en la cara final
8. Chaqueta de calor completa
9. Serie TUR vertical o serie TUL horizontal
10. Diferentes accionamientos y fijaciones
11. Montaje sobre una placa base de acero inoxidable
12. Conexión: Abrazadera (DIN32676,3A,ISO), Rosca (DIN, SMS, RJT, IDF), Soldadura a tope, Brida
13. Tipo de motor B5, frecuencia 50HZ, 60HZ
14. Voltaje (v) 220-240, 360-400, 420-460, 630-690

Característica técnica
A. Transmisión variable continua manual
B. Convertidor de frecuencia para ajustar la caja de cambios del motor
C. Transmisión de salida de velocidad fija

Especificaciones


Diseño y características
1. TUL horizontal, TUR vertical
2. Construcción de eje desnudo
3. Diseño higiénico de la fijación de los rotores
4. Sello mecánico sanitario, fácil limpieza y mantenimiento
5. Aplicado a la limpieza CIP y esterilización sic
6. De acuerdo con el estándar 3A de EE. UU.

Aplicaciones
Esta bomba es ideal para la transferencia de medios viscosos y de baja viscosidad en las industrias de procesamiento de alimentos, cosméticos y farmacéutica.

Principios
1. A medida que los lóbulos giran, el espacio en el lado de succión aumenta a medida que un lóbulo se distancia de otro, creando así un vacío parcial que atrae el fluido a la cámara de la bomba.
2. A medida que son rotados por los ejes, cada lóbulo se llena consecutivamente y el fluido se desplaza hacia el lado de descarga. Los pequeños espacios entre los lóbulos y entre los lóbulos y las paredes del cuerpo de la bomba aseguran que los espacios se llenen debidamente.
3. La carcasa de la bomba se llena por completo y el fluido escapa a través de los dientes de los lóbulos y se fuerza contra las paredes de los espacios. Lo que contribuye a la acción de la bomba.

Modelo de bomba y peso

Curva de la bomba de lóbulos

Dibujo de la bomba de lóbulos


Ventaja competitiva
“DONJOY es la única empresa que aprueba nueve series de productos por la organización de certificación 3A estadounidense en el campo de las bombas y válvulas sanitarias asiáticas.”
