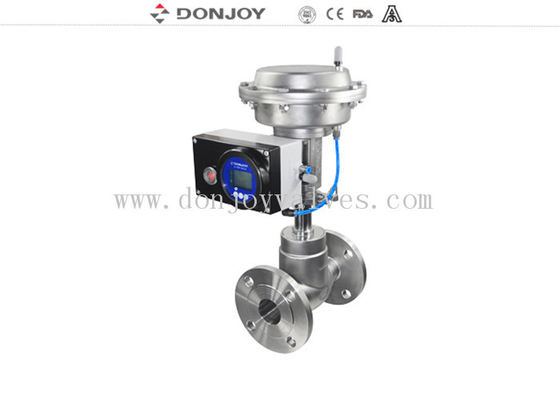

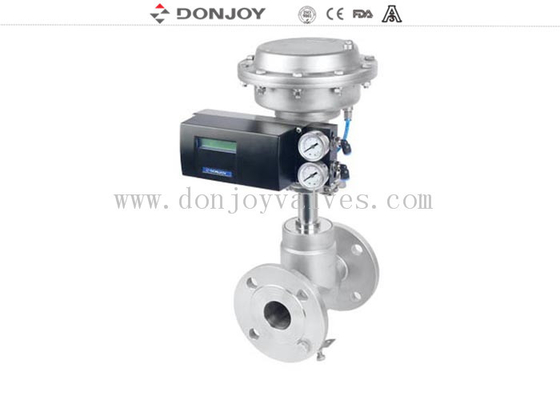

Válvula de globo reguladora DN80 con conexión de brida PN10
Detalle:
Válvula de Globo
Conexión: Abrazadera, Rosca, Soldadura, Brida
Estándar: DIN, 3A, SMS, ISO, IDF, RJT...
Certificado: CE, 3A, FDA...
Opciones de operación para la válvula de Globo
1. Manual: Volante de plástico, Volante de acero inoxidable
2. Neumática: Actuadores de plástico y acero inoxidable, Actuador de diafragma
3. Cabezal de control: Posicionador de válvula, Controlador de proceso, C-Top, Mini C-Top, Sensor de posición
Especificaciones:
| Nombre del producto: |
Válvula de globo de 5" con actuador de acero inoxidable con posicionador a prueba de explosiones para minas |
| Material del cuerpo de la válvula: |
CF8M, SS316l |
| Material del sello: |
EPDM/PTFE |
| Presión de trabajo: |
8 Bar, 10Bar (opción). |
| Temperatura máxima de trabajo: |
120 grados, 180 grados (Opción) |
| Tamaño disponible: |
2.5"-6", DN65-DN150 |
| Conexión disponible: |
Rosca, Soldadura, Abrazadera, BSP/BSP/NPT |
| Operar: |
Actuador |
| Certificado: |
FDA, CE, ISO |
Aplicaciones:
La válvula de globo es un interruptor general en el sistema de control automático y se utiliza ampliamente en vino, impresión, teñido, blanqueo, alimentos, lavado, productos químicos, tratamiento de agua, farmacia y otra maquinaria y equipos automatizados. Se caracteriza por la protección contra el golpe de ariete. Rendimiento de sellado confiable y sin ruido.
Principio de funcionamiento
Una válvula de globo, a diferencia de una válvula de bola, es un tipo de válvula utilizada para regular el flujo en una tubería, que consta de un elemento de tapón o disco móvil y un asiento de anillo estacionario en un cuerpo generalmente esférico.
Las válvulas de globo se denominan así por la forma esférica de su cuerpo, con las dos mitades del cuerpo separadas por un deflector interno. Esto tiene una abertura que forma un asiento sobre el cual se puede atornillar un tapón móvil para cerrar (o cerrar) la válvula. El tapón también se llama disco o disco. En las válvulas de globo, el tapón está conectado a un vástago que se opera mediante acción de tornillo utilizando un volante en las válvulas manuales. Por lo general, las válvulas de globo automatizadas utilizan vástagos lisos en lugar de roscados y se abren y cierran mediante un conjunto de actuador.
Dibujo de la válvula
Diferentes operaciones de la válvula de globo
1. Válvula de globo neumática
2. Válvula de globo manual
3. Válvula de globo neumática + posicionador
4. Válvula de globo manual de acero inoxidable
5. Válvula de globo neumática + Ctop
6. Válvula de globo neumática de acero inoxidable
7. Válvula de globo neumática + regulador de posición de válvula
8. Válvula de globo neumática + sensor de posición
Etiqueta: Válvula de asiento angular, Válvula de globo, Válvula de posición
