Válvula de muestra aseptica esterilizable de conexión de soldadura pulida

Válvula de muestreo SS316L con mango giratorio, aséptica y esterilizable, con conexión soldada

Detalle rápido

Válvula de muestreo

Tamaño:  soldadura OD40MM

Tipo: Válvula de muestreo de retorno automático

Junta: EPDM, PTFE

Presión de trabajo: 6Bar

Pulido: Espejo, Mate, Ra≤0.8μm, Ra≤0.5μm

Mango: Mango giratorio, Mango extraíble

Especificación

Aplicación:La válvula de muestreo aséptica se aplica a las industrias de cerveza, leche, bebidas, zumos de frutas, farmacia,

Diseño estándar de válvulas de muestreo asépticas

La válvula de muestreo aséptica está hecha de tres partes: cuerpo de la válvula, cabezal de la válvula y una pieza del diafragma. Un diafragma de goma se coloca en el eje del cabezal de la válvula, actuando como un núcleo de válvula extensible.

• Las conexiones finales pueden ser soldadas, abrazadas o roscadas, solo un tamaño DN8 disponible.

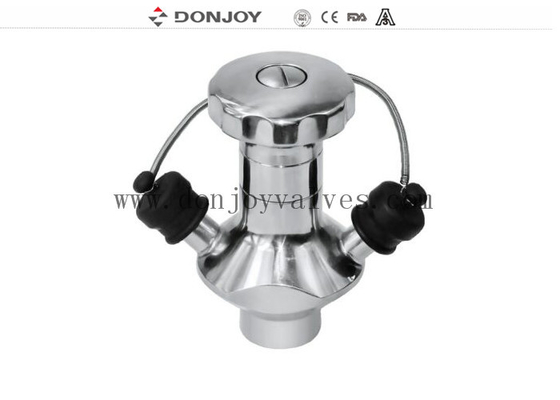

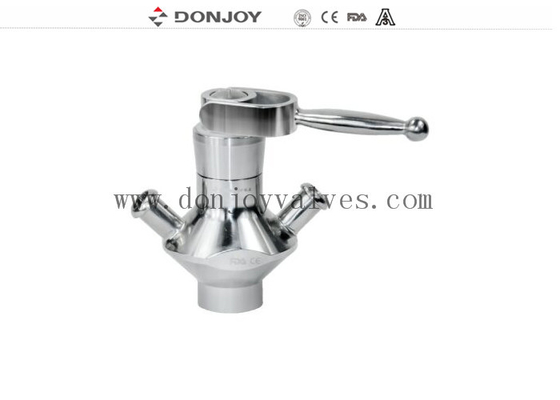

• Tipo de mango: mango giratorio, mango de llave
• Válvula abierta: muestreo, válvula cerrada: esterilización

Abierto (muestreo)          Cerrado (Esterilización)

Principios de funcionamiento

La válvula de muestreo aséptica está diseñada para la esterilización antes y después de cada muestreo.

Abierto: Muestreo: la válvula manual se abre girando el mango (válvula ajustable) o activando la palanca (válvula de encendido/apagado). El vástago y la membrana se retraen, permitiendo el paso del líquido

Cerrado: Esterilización: el resorte incorporado cierra la válvula y mantiene el canal abierto entre las mangueras a través del proceso inverso para esterilizar. Si se utiliza con vapor, se recomienda una pequeña válvula de alivio de presión (opcional) en la salida.

Diseño estándar: La válvula de muestreo aséptica consta de tres partes, un cuerpo de válvula, un mango y una membrana. La membrana de goma se coloca en el vástago de la válvula y funciona como un tapón extensible.
