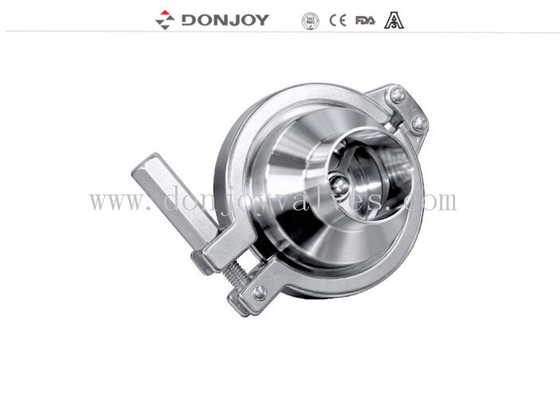

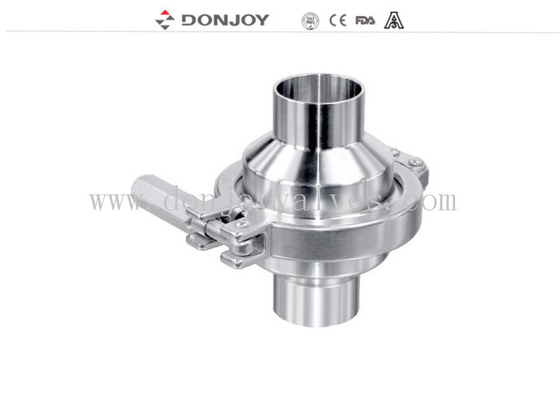

Válvulas sanitarias de retención no retorno soldadas de 4 pulgadas/Válvulas de retención hidráulicas SS304
Detalle rápido:
Válvulas de retención hidráulicas
Fácil desmontaje
Construcción de tamaño pequeño
Conexión DIN11851 (estándar)
Especificación
| Nombre del producto: |
Válvulas sanitarias de retención no retorno soldadas de 4 pulgadas/Válvulas de retención hidráulicas SS304 |
| Material del cuerpo de la válvula: |
SS304 o SS316L |
| Material del sello: |
EPDM |
| Presión máxima de trabajo: |
10Bar |
| Presión de apertura: |
0.1-0.3bar |
| Temperatura máxima de trabajo: |
120 grados C |
| Tamaño disponible: |
DN25/1" a DN100/4" |
| Conexión disponible: |
Rosca, Soldadura, Abrazadera |
| Estándar disponible: |
DIN, SMS, 3A |
| Certificado: |
FDA, CE |
Opción de válvula de retención
1. Conexión: Abrazadera, Soldadura, Rosca
2. SELLO: NBR, FPM, PTEF, todo según FDA177.2600
3. Estándar: DIN, SMS, RJT, IDF, ISO, 3A
Dibujo
Detalles del embalaje
Embalaje de burbujas para cada válvula.
El embalaje exterior son cajas de cartón o contrachapado.
O según la solicitud de los clientes.
Principio de funcionamiento
La válvula se abre cuando la presión del fluido excede la presión del resorte. Cuando las dos presiones se igualan, la válvula se cierra. Una contrapresión más fuerte también hace que la válvula se cierre
¿Para qué se utilizan las válvulas sanitarias?
Las válvulas sanitarias son válvulas de dos puertos que presentan dos aberturas separadas en su cuerpo. El fluido entra por una abertura y sale por la otra. Estas válvulas ayudan con aplicaciones que requieren que los líquidos fluyan en una sola dirección.
Las válvulas sanitarias vienen en dos formas: horizontales y verticales.
Las válvulas horizontales son adecuadas para líneas horizontales que necesitan válvulas de autodrenaje
Las válvulas verticales se pueden utilizar en instalaciones verticales u horizontales; en aplicaciones horizontales, las válvulas verticales ayudan cuando las válvulas de autodrenaje no pueden mantener el cebado de la bomba y la continuidad de la temperatura
En el caso de las válvulas de retención de resorte horizontales, el flujo del producto empuja un disco en la válvula lejos del asiento. Cuando se elimina la presión de flujo hacia adelante, el resorte electropulido devolverá el disco a su posición original y lo mantendrá contra el asiento para mantenerlo cerrado. La presión de reflujo también forzará el disco a la posición cerrada.
Las válvulas de retención ayudan en escenarios que requieren la evacuación de las tuberías de proceso. Esto puede ocurrir por una serie de razones, especialmente aquellas que involucran la recuperación o el drenaje del producto. Algunas aplicaciones también pueden requerir agitación de aire en los productos en las tuberías o en los tanques a los que conducen. Las válvulas de retención pueden lograr esto.
Cosas a tener en cuenta al instalar una válvula de retención sanitaria
– Válvula de retención de bola –
En un entorno vertical, el producto tiene que fluir de abajo hacia arriba para que la gravedad pueda empujar la bola dentro y fuera del asiento.En un entorno horizontal, la parte curva de la válvula debe estar en posición vertical y a 90 grados de la tubería. Esto asegura que la válvula drene libremente y que la bola se asiente correctamente.
– Válvula de retención de disco –
Las válvulas de retención de disco no son de autodrenaje en un entorno vertical. Por lo tanto, para que sean de autodrenaje, deben estar en una posición horizontal.
