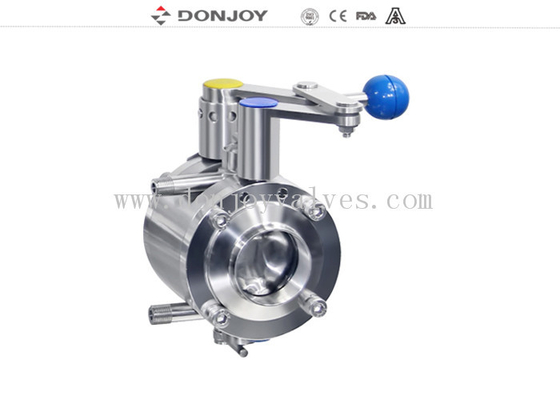

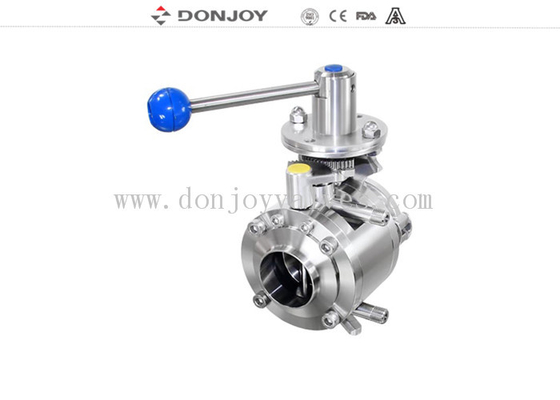

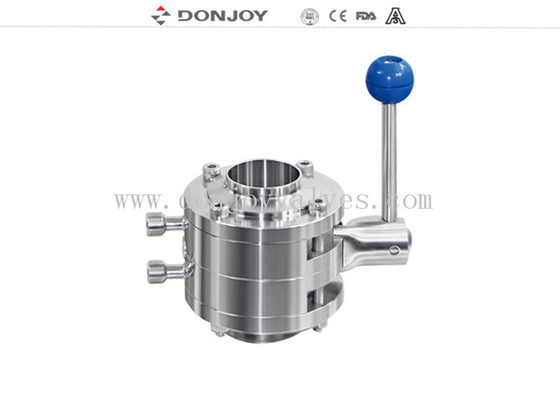

DONJOY Economía Válvula de mariposa a prueba de mezcla sanitaria de acero inoxidable tipo B para elaboración de cerveza en casa
Las especificaciones técnicas:
Protección del sello de 1 válvula 2
Las fugas pueden drenarse para evitar la contaminación de los medios
La cavidad de la válvula se puede limpiar CIP
Las fugas son visibles
La presión máxima: 10 bar ((DN25-DN100), 8 bar (DN125-DN150), 5 bar ((DN200-DN300)
Temperatura de trabajo: -10°C a +130 grados (EPDM)
Tamaño:DN25 - DN100, 1" - 4"
Funcionamiento: Intercambiable neumático/manual
Cuadro de control:C-TOP
Sello:EPDM (estándar) FPM/SILICON/NBR, FDA177.2600
Especificaciones:
|
Nombre del producto:
|
Saldura de válvula de mariposa a prueba de mezcla manual tipo B |
|
Material del cuerpo de la válvula:
|
Se aplican las siguientes condiciones:
|
|
Material del sello:
|
EPDM (estándar) FPM/SILICON/NBR, FDA177.2600
|
|
Presión de trabajo máxima:
|
10 bar
|
|
Max.Temperatura de trabajo:
|
120 grados C
|
|
Tamaño disponible:
|
DN25-DN100, de 1 a 4 pulgadas
|
|
Conexión disponible:
|
Se aplicará el método de calibración de la conexión.
|
|
Normas disponibles:
|
Los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.
|
|
Operado:
|
Manual, neumático, eléctrico
|
|
Aplicación del mango:
|
Mango de dos posiciones, mango de tres posiciones, tira de cuatro posiciones de una longitud de más de 30 mm,manija de acero inoxidable
|
|
Control:
|
El sensor de posición de la válvula inteligente
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO
|
|
Ámbito de aplicación:
|
Productos lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
|
Modelo de manija de plástico para múltiples posiciones:
|
No. VSB04 / No. VSB06 / No. VSB08
|
|
Instalación del mango:
|
En un lado de la válvula
|
Principios de funcionamiento
1.La válvula mariposa puede ser operada automáticamente a través del actuador o manualmente con el mango
2.El mango bloquea la válvula en la posición abierta o cerrada, ciertamente, hay la otra posición disponible
3El actuador empuja el pistón del movimiento axial en 90 grados para que controle la válvula mariposa.
Diseño y características
Aplicación
La válvula de mariposa a prueba de mezcla como elemento de proceso para la separación de medios es adecuada para una variedad de aplicaciones:
1 En los sistemas CIP para la separación de medios CIP
2En los procesos de lavado
3En el manejo del agua
4. Como válvula de cierre de sección de tubería para separar medios
5En el ámbito de la gestión de la CIP/gas (cervecerías)
6En los tanques de almacenamiento para la separación del producto/PIC
7Como válvula de retorno CIP en una matriz de válvulas
8- Es conveniente para medios líquidos y gaseosos con materia/partículas en suspensión.
Conexión
Las demás máquinas y aparatos, incluidas las máquinas y aparatos para la fabricación de máquinas y aparatos
Detalles del embalaje
Paquete de burbujas para cada válvula.
El embalaje exterior es de cartón o contrachapado.
O según la solicitud de los clientes.
Detalles de la entrega
Por lo general, dentro de los 20 días después de recibir el pago inicial T/T.
Torque de funcionamiento ((N.M.)
|
DN25/1
|
DN40/1,5
|
DN50/2 ¢
|
2.5
|
DN65
|
3 ¢
|
DN 80
|
DN100/4
|
DN125
|
DN 150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
Manos diferentes:
1- Tira de la manija
2.Multi-Posicionado Manija ((Plástico azul)
3.Multi-Posicionado mango (acero inoxidable)
|
Tamaño
|
|
L1
|
L2
|
B. El trabajo
|
 |
|
DN10 a DN40
|
0.5-1.5 ̊
|
126
|
20.2
|
8
|
|
DN50
|
2 ¢
|
133
|
22.2
|
10
|
|
DN65
|
2.5 a 3
|
144
|
22.2
|
10
|
|
DN80-DN100
|
3.5 a 4 ̊
|
160
|
22.2
|
11
|
|
DN125 a DN150
|
5 y 6
|
220
|
30.2
|
14
|
|
DN200 a DN300
|
8 a 12
|
284
|
30.2
|
14
|
|
Tamaño
|
|
L1
|
L2
|
B. El trabajo
|
|
|
DN10 a DN40
|
0.5-1.5 ̊
|
164
|
20.2
|
8
|
|
DN50 a DN65
|
2 ¢-3 ¢
|
164
|
22.2
|
10
|
|
DN80-DN100
|
3.5 a 4 ̊
|
164
|
22.2
|
11
|
|
Tamaño
|
|
L1
|
L2
|
B. El trabajo
|
|
|
DN10 a DN40
|
0.5-1.5 ̊
|
166
|
20.2
|
8
|
|
DN50 a DN65
|
2 ¢-3 ¢
|
166
|
22.2
|
10
|
|
DN80-DN100
|
3.5 a 4 ̊
|
166
|
22.2
|
11
|
|
DN125 a DN150
|
5 ¢-6 ¢
|
166
|
30.2
|
14
|
Etiqueta: válvula de mariposa sanitaria.
