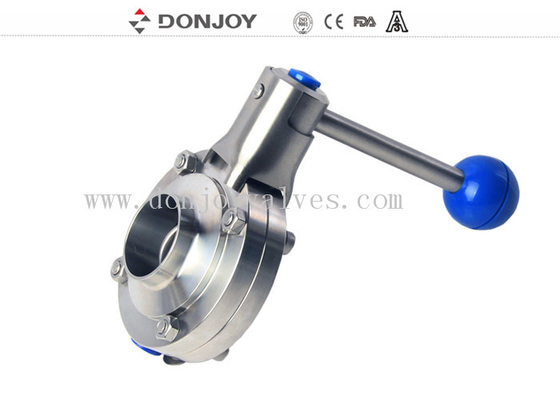

DONJOY Válvula de mariposa de aireación de soldadura a tope manual de acero inoxidable, manija de tracción, junta EPDM, 10 bar
Especificaciones Técnicas
Presión Máx.: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Presión Mín.: 0.2Bar
Temperatura de Trabajo: -10°C a +120 grados (EPDM)
Espacio de 0.5-2 mm entre el disco y el sello
Especificaciones
|
Nombre del Producto:
|
Válvula de mariposa de aireación
|
|
Material del Cuerpo de la Válvula:
|
SS304/316L
|
|
Material del Sello:
|
EPDM (estándar) FPM/SILICONA/NBR, FDA177.2600
|
|
Presión Máxima de Trabajo:
|
10Bar
|
|
Temperatura Máxima de Trabajo:
|
120 grados C
|
|
Tamaño Disponible:
|
DN10-DN300, 1/2"-12"
|
|
Conexión Disponible:
|
Abrazadera/soldadura/rosca/conexión especial
|
|
Estándar Disponible:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Operación:
|
Manual, Neumática, Eléctrica
|
|
Aplicación de la Manija:
|
Manija de dos posiciones, manija de tres posiciones, manija de tracción de cuatro posiciones, manija de plástico multiposición y manija de acero inoxidable multiposición
Control:
|
|
Posicionador de válvula inteligente / Control C-TOP / Sensor de posición
|
Certificado:
|
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Ámbito de Aplicación:
|
|
Lácteos, alimentos, bebidas, farmacia, cosméticos, etc.
|
Modelo de manija multiposición de plástico:
|
|
NO. VSB04 / NO.VSB06 / NO.VSB08
|
Instalación de la manija:
|
|
En un lado de la válvula
|
Dibujo
|
Diseño y Características
Diseño compacto y robusto
Tamaños disponibles DN25-DN300 (1/2"-12")
La manija multiposición es adecuada hasta DN100/4"
La manija de tracción es adecuada hasta DN25-DN300 (1/2"-12")
PED97/23EC
FDA.177.2600
El cuerpo de la válvula puede ser intercambiable con cualquier tipo de conexión
Conexión
Abrazadera, soldada y roscada, etc.
Aplicación
Se utiliza en las industrias de procesamiento de alimentos, farmacéutica y química.
Principios de Funcionamiento
Puede ser operada automáticamente a través del actuador o manualmente con la manija
La manija bloquea la válvula en la posición ABIERTA o CERRADA, ciertamente, hay otras posiciones disponibles.
El actuador empuja el pistón de movimiento axial en 90 grados para que controle la válvula de mariposa.
Varias manijas
1. Manija de Tracción
2. Manija Multiposición (Plástico Azul)
3. Manija Multiposición (Acero Inoxidable) Bloqueable
Detalles del Embalaje
Embalaje de burbujas para cada válvula.
El embalaje exterior es de cartón o cajas de madera contrachapada.
O según la solicitud de los clientes.
Detalles de Entrega
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T.
Par de Apriete de Funcionamiento (N.M)
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3"
|
DN80
|
DN100/4"
|
DN125
|
DN150
|
3
|
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
|
