TC EPDM SS316 de doble sello, con dos tornillos, para la detección de partículas

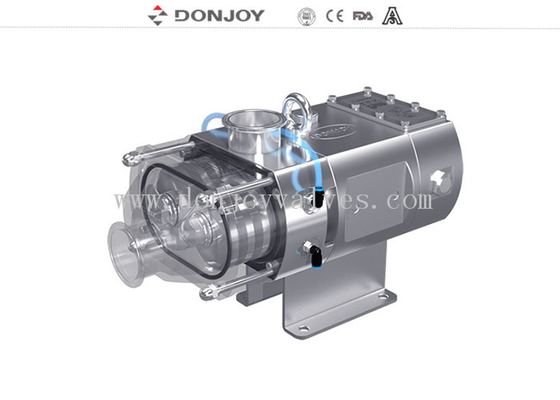

Bomba de tornillo doble de acero inoxidable con eje desnudo y doble sello TC/TC/EPDM para la transferencia de productos con partículas

Aplicaciones

La bomba de tornillo doble tiene una fuerte capacidad de autocebado, puede transportar partículas sólidas, mezclas de gas y líquido, alta viscosidad, baja viscosidad y otros materiales. La bomba no solo puede extraer y transportar materiales, sino que también se aplica a los sistemas CIP y SIP, lo que puede reducir las tuberías, las válvulas y las bombas exclusivas CIP, lo que mejora la eficiencia y ahorra costos. Tiene características adicionales que otras bombas de volumen no tienen, como la ausencia de fenómenos de pulsación, la ausencia de daños a las partículas, alta presión, amplio rango de velocidad, amplio rango de flujo, etc.
Y se utiliza para condiciones de trabajo complejas o transporte y extracción de materiales con capacidad de autocebado de alta eficiencia y partículas sólidas transportables, mezclas de gas-líquido, alta viscosidad, baja viscosidad, etc.

Especificaciones

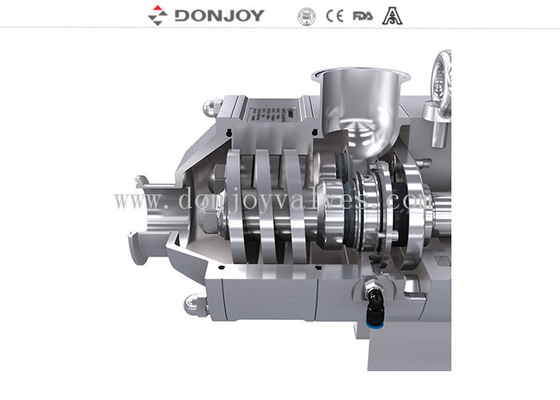

Diseño del sello mecánico de la bomba de tornillo doble

1. Sello mecánico simple

2. Sello mecánico doble

Materiales: SIC/SIC/EPD, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TC/EPDM, TC/TC/FKM, TC/TC/HNBR


Configuración de la bomba de tornillo doble para limpieza CIP y suministro de medios

Con su fuerte capacidad de autocebado, la bomba de tornillo de la serie LG tiene la capacidad de suministrar medios de alta y baja viscosidad, así como funciones de extracción y limpieza de líquidos CIP. La elección de la bomba de tornillo de la serie LG le ayudará a reducir el uso de bombas dedicadas CIP y el sistema de control de válvulas, lo que ahorrará costos.

Diseño
1. Transporte y extracción de materiales
2. Aplicar a los sistemas CIP y SIP
3. Sin fenómeno de pulsación, sin daños a las partículas
4. Alta presión, rango de velocidad, amplio rango de flujo, etc.

Solución flexible para bidireccional reversible, alta presión, alta viscosidad, partículas grandes, sin pulsaciones, suministro de líquidos.

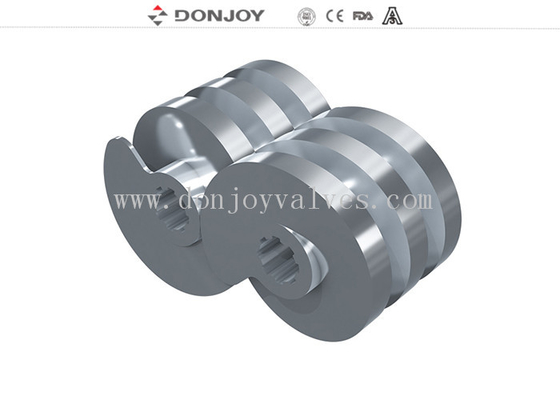

Elija el espaciamiento de tornillo correcto para su proceso

Opción 1: Gran espaciamiento de tornillo, gran caudal, puede suministrar partículas más grandes, pero la presión será menor en comparación con el tornillo de espaciamiento pequeño

Opción 2: Espaciamiento de tornillo pequeño, menor caudal pero mayor presión, las partículas que se pueden transportar también serán más pequeñas.

Combinación de BOMBA de tornillo doble

1 Bomba de tornillo LG-R (Entrada y salida verticales con nivel)

2. Bomba de tornillo LG-L (Entrada y salida horizontales con nivel)

3. Bomba de tornillo + camisa de calentamiento

4. Bomba de tornillo de engranajes helicoidales con motor de frecuencia variable

5. Bomba de tornillo de conexión directa al motor

6. Bomba de tornillo con cubierta completa

7. Bomba de tornillo con cubierta completa

8. Bomba de tornillo con conector de mezcla de materiales

9. Bomba de tornillo con sistema de seguridad externo

10. Bomba de tornillo con tolva con brida

11. Bomba de tornillo de regulación de velocidad continua mecánica

12. Bomba de tornillo con carro y consola

13. Bomba de tornillo de salida de reducción de velocidad con servomotor

Características

1. Presión de hasta 300 psi (20 bar)

2. Tuerca de seguridad de tornillo especial diseñada para extender la vida útil

3. No hay cojinetes ni tornillos en el área en contacto con el medio

4. Eje de gran diámetro 17-4PH para mayor resistencia y rigidez. Ayuda a reducir la vibración y extender la vida útil del sello

5. Rodamientos de rodillos de aguja de alta precisión y alta resistencia.

6. Los cojinetes lubricados con aceite pueden lubricarse hacia adelante en todos los rangos de velocidad, temperatura y presión

Tabla de selección


Conexión de entrada/salida de la bomba Estándar

Conexión:Abrazadera, Rosca, Brida aséptica, Tipo tuerca, Tolva con brida

Estándar:DIN11851, DN11864, SMS, ISO, IDF, RJT, Brida,...

Y si necesita más, contáctenos.
