Lugar de origen:
CHINA
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
NO.VDF100Q2
éntrenos en contacto con
Vídeo

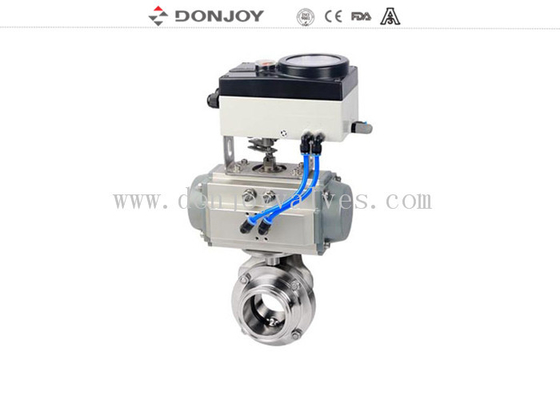

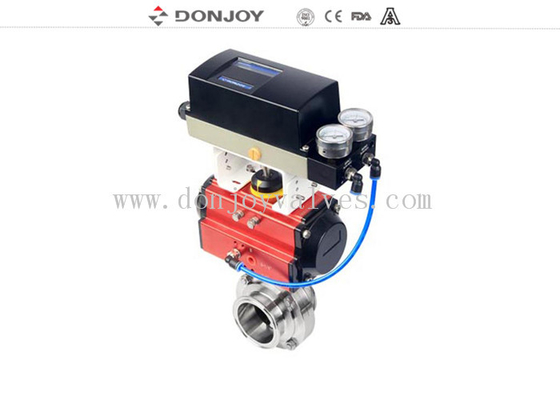

Válvula de mariposa neumática cercana normal de la abrazadera del inox de Hygenic con el posicionador horizontal inteligente IL-TOP
Especificaciones
|
Nombre de producto: |
Válvula de mariposa neumática cercana normal de la abrazadera del inox de Hygenic con el posicionador horizontal inteligente IL-TOP |
|
Material del cuerpo de válvula: |
SS304/316L |
|
Material del sello: |
EPDM (estándar) FPM/SILICON/NBR, FDA177.2600 |
|
Max Working Pressure: |
10Bar |
|
Temperatura de Max.Working: |
120 grados C |
|
Disponible tamaño: |
DN10-DN300, el 1/2” - 12" |
|
Disponible conexión: |
Abrazadera/soldadura/hilo/reborde |
|
Disponible estándar: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Actuado: |
neumatic |
|
Control: |
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Alcance de uso: |
Lechería, comida, bebida, farmacia, cosmético, etc |
|
Detalles de empaquetado: |
Paquete de burbuja para cada válvula. Fuera de embalar es el cartón o cajas de la madera contrachapada. O según la petición de clientes. |
|
Detalles de la entrega: |
Generalmente en el plazo de 20 días después de recibir la señal de T/T. |
Dibujo de la válvula
Fecha del actuador neumático
| Tabla temporaria doble del esfuerzo de torsión del actuador neumático | |||||
| Tamaño | Esfuerzo de torsión (N.M) | Recomiende el tamaño de la válvula | |||
| Válvula de mariposa | Vávula de bola | vávula de bola de 3 maneras | Válvula industrial | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25” |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25” |
DN25,1” |
| DJ075 | 59 | DN100,4” | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25” - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3” | DN65,2.5” | DN50,2” |
| DJ092 | 114 | DN200,8” | DN80 | 3" | DN65,2.5” |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4” | DN80 | DN80,3” |
| DJ125 | 292 | N/M | DN125,5” | DN100,4” | DN100,4” |
| DJ140 | 439 | N/M | DN150,6” | N/M | DN150,6” |
| DJ160 | 669 | N/M | DN200,8” | N/M | DN200,8” |
| Tabla de efecto simple del esfuerzo de torsión del actuador neumático | |||||
| Tamaño | Esfuerzo de torsión (N.M) | Recomiende el tamaño de la válvula | |||
| Válvula de mariposa | Vávula de bola | vávula de bola de 3 maneras | Válvula industrial | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25” |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1”
|
DN25,1” | DN25,1” |
| DJ075-S | 292.2-21.2 | DN65,2.5” - 3" | DN32,1.25” |
DN32,1.25”
|
DN32-1.25” |
| DJ083-S | 46.5-31.6 | DN80,3.5” | DN401.5” | DN40,1.5” | DN40,1.5” |
| DJ092-S | 69.3-46.7 | DN100,4” | DN50,2” | DN50,2” | DN50,2” |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5” | N/M | DN65,2.5” |
| DJ125-S | 159-105 | N/M | DN80,3” | DN80,3” | N/M |
| DJ140-S | 260-172 | N/M | DN100,4” | DN100,4” | DN80,3” |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4” |
Posicionador IL-TOP
| Posicionador neumático horizontal IL-TOP 1441 (recomiende la versión) | |
|
Descripción |
| Entrada 4-20mA (versión estándar) de la señal analógica | |
| Control del autobús de la entrada 4-20mA (versión estándar) +MODBUS RS485 de la señal analógica | |
| Posicionador neumático horizontal IL-TOP 1441 (versión de la reacción) | |
|
Descripción |
| Entrada /output 4-20mA 0-5/10V (versión de la señal analógica de la reacción) | |
| Versión del control de /output 4-20mA 0-5/10V (versión) de la reacción +Process de la entrada de la señal analógica | |
| Posicionador neumático horizontal IL-TOP 1441 - tipo separado |
| Posicionador separado IL-TOP y unidad de control C-TOP |
Material
El material conectado con otros: AISI 316L/1,4404
El material en la otra parte: AISI 304
Anillo de cierre: EPDM FDA 177,2600
Final de la superficie de Inernal: ≤ los 0.8μm del Ra
Final superficial externo: CNC que trabaja a máquina muy bien
Opciones
Junta: NBR/MVQ/FPM
Actuador neumático de la actuación doble
Sensor de posición inductivo
C - cabeza de control SUPERIOR
Sensor de posición
Tipo de conexión: SMS, RJT, estruendo, 3A, etc. del ISO, afianzada con abrazadera, soldada con autógena y roscado.
