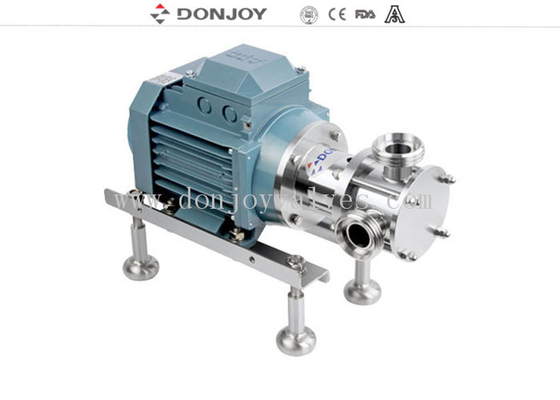

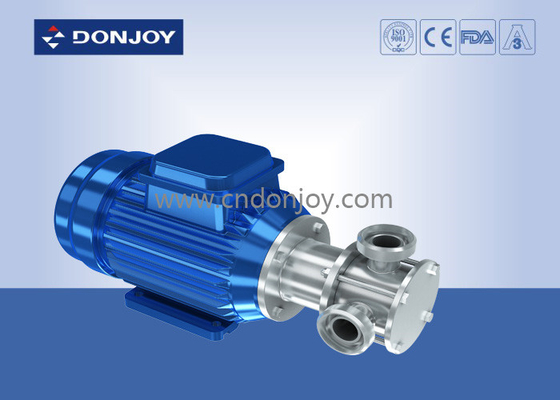

Bomba Sanitaria Flexible de Impulsor de Alta Pureza 316L - Serie RX
Descripción
Bomba flexible de impulsor RX
Puede lograr rotación en sentido horario y antihorario.
Puede extraer y transferir líquido incluso cuando el nivel del líquido está por debajo de la entrada de la bombamáx. 5M
La bomba está diseñada para transportar y transferir medios de baja y alta viscosidad ymateriales que contienen partículas o gases
Especificaciones
|
Nombre del producto:
|
Bomba Sanitaria Flexible de Impulsor de Alta Pureza 316L - Serie RX
|
|
Material del cuerpo de la bomba:
|
SS304/SS316L/1.4301/1.4404
|
|
Material del sello:
|
EPDM (Estándar, aprobación FDA) FPM (Viton) y NBR
|
|
Flujo máx.:
|
20m3/h
|
|
Altura máx.:
|
80H(m)
|
|
Presión máx. de trabajo:
|
4 bar
|
|
Máx. Trabajo Temperatura:
|
80 °C
|
|
Sello mecánico:
|
SIC/SiC/EPDM (Estándar), C/SIC, TC/TC
|
|
Tipo de sellado:
|
FlSello mecánico doble/sello mecánico simple (estándar)
|
|
Potencia del motor:
|
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw,
|
|
Voltaje:
|
110V, 220V, 380V
|
|
Motor:
|
ABB/doméstico
|
|
Frecuencia del motor:
|
50HZ, 60HZ
|
|
Tratamiento superficial:
|
Ra≤0.6μm, EP=Ra0.4μm
|
|
Modelo:
|
RX
|
|
Conexión disponible:
|
Tri-Clamp, Rosca, Brida
|
|
Estándar disponible:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operado:
|
Eléctrico
|
|
Opción de descarga baja:
|
Descarga baja/válvula de diafragma/válvula de bola/válvula de mariposa
|
|
Certificado:
|
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00
|
|
Alcance de la aplicación:
|
Lácteos, alimentos, bebidas, farmacia, cosmética, etc.
|
|
Materiales del impulsor
|
NBR, EPDM, VITON
|
|
Detalles de embalaje:
|
Caja de madera contrachapada o personalizada. O según la solicitud de los clientes.
|
|
Detalles de entrega:
|
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T.
|
Principio de funcionamiento

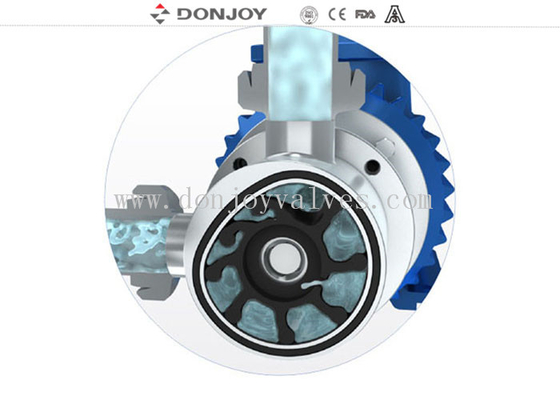

1. En la entrada de la bomba, debido a la estructura excéntrica interna del estator de la bomba, se formará un vacío parcial entre las paletas del impulsor flexible cuando el volumen aumente. La succión resultante atraerá el líquido a la cámara de la bomba.
2. El impulsor giratorio transporta el líquido de la entrada a la salida. En esta etapa, el espacio entre las paletas se mantiene prácticamente constante. El espacio entre las paletas permite que las partículas sólidas grandes pasen a través de la bomba sin dañar el líquido.

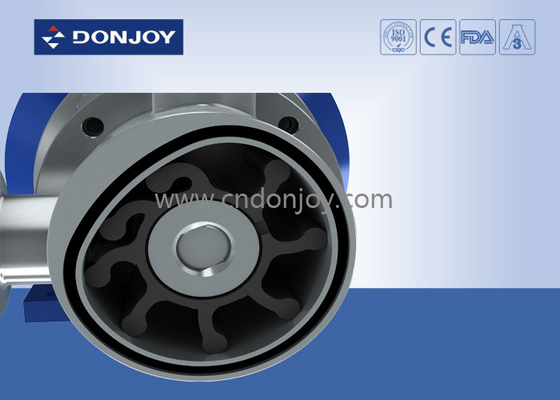

3. El impulsor está en contacto con la parte plana de la superficie interna excéntrica en el estator de la bomba. Cuando el impulsor se dobla, el volumen entre las paletas disminuirá continua y uniformemente desde la bomba.
Diseño avanzado, construcción simple

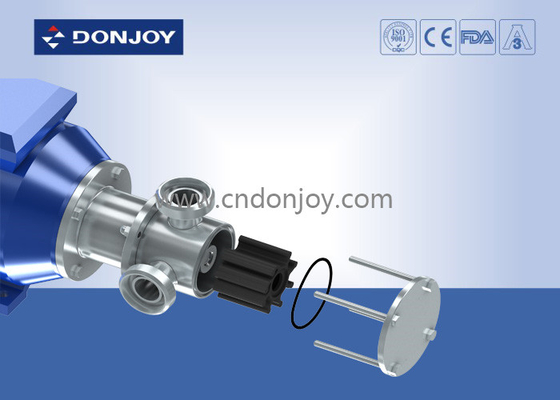

El mantenimiento es simple y económico. La tapa de la bomba se fija con cuatro tuercas de bloqueo. Al mantener el impulsor y el sello del eje de la bomba, solo es necesario desenroscar las tuercas.
Características técnicas:
Flujo máximo: 8m3/h
Presión máxima: 4bar
Succión máxima: 5 M
Temperatura máxima: 80°C
Tratamiento superficial: Ra≤0.6μm, EP=Ra0.4μm
Materiales:
• Cuerpo y ventilador: AISI 316L
• Junta: EPDM (apta para alimentos)
• Sello de eje mecánico
Aplicación sanitaria de RX

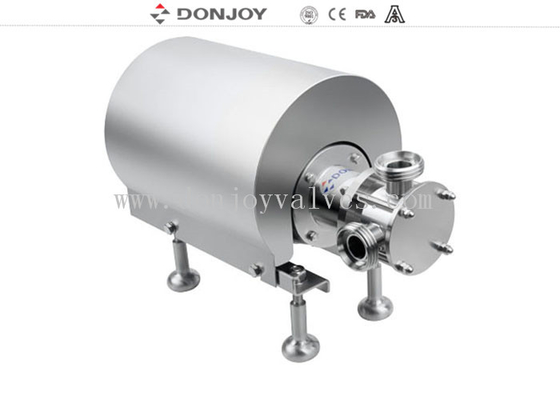

La higiene es de suma importancia en el procesamiento de alimentos y productos lácteos. La RX está diseñada con acero inoxidable pulido e impulsor de grado alimenticio o lácteo para cumplir con los rigurosos requisitos de higiene. La RX sanitaria de acero inoxidable es fácil de limpiar, utiliza un sello de eje no soldado que no causa deposición de líquido y el material del impulsor utilizado ha sido probado y aprobado. y está certificado para cumplir con las regulaciones de la FDA. Los productos típicos adecuados para la entrega por la bomba incluyen: Leche, leche desnatada, crema, cuajada, yogur, suero de leche, grumos, jarabe, condimentos, gelatina, miel, mermelada, ungüentos, alimentos enlatados, bebidas, vino, cerveza, jugo de frutas y especias.
Aplicación industrial de RX
La bomba flexible de impulsor RX también podría aplicarse a situaciones sin requisitos sanitarios, sin embargo, sigue siendo una bomba principal de acero inoxidable. La bomba de acero inoxidable RX es particularmente adecuada para transportar líquidos ácidos, arcillas, aditivos para hormigón, detergentes, tintes, productos químicos para procesamiento de películas, tinta y tratamiento de aguas residuales. Los cosméticos también se bombean con frecuencia en este tipo de bomba, incluidos los siguientes productos: jabón, champú, detergente y humectante.
mantenimiento

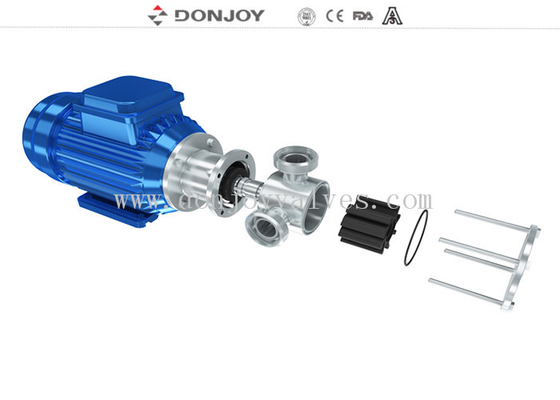

La tapa de la bomba se fija con cuatro tuercas de bloqueo. Solo es necesario desmontar la tapa de la bomba cuando el rotor y el sello del eje se revisan por completo, lo que hace que la bomba sea muy práctica y se acorte el tiempo de inactividad.
Tabla de selección
Dibujo
Forma de conexión
Caudal y altura
