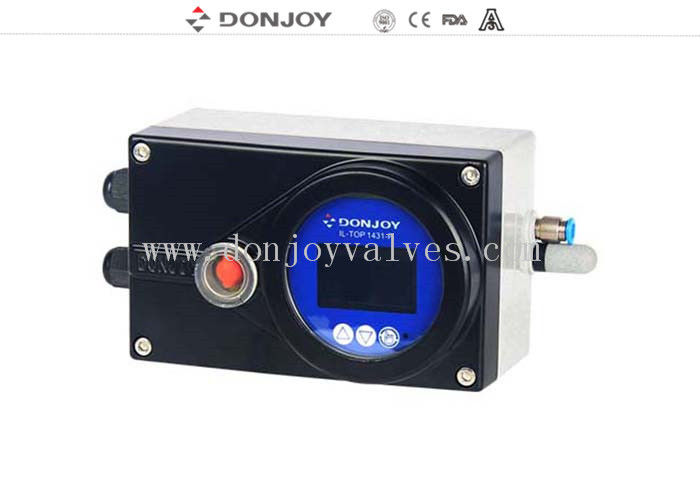

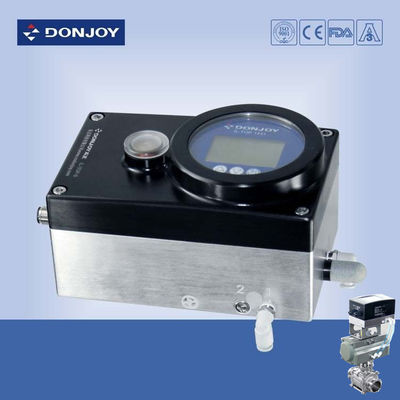

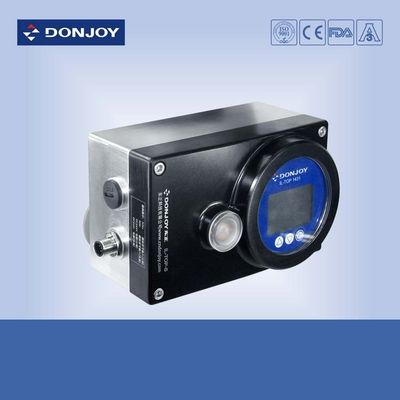

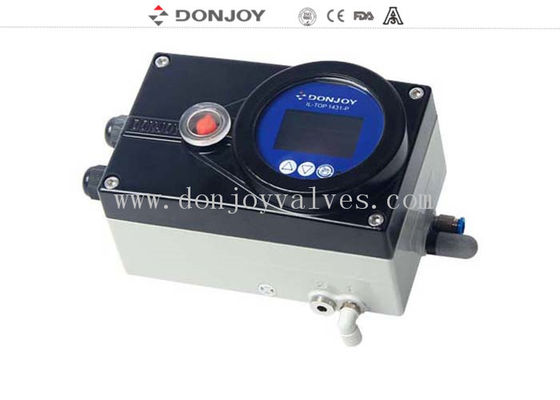

Posicionador de válvula neumática 0/4-20mA a entrada de señal 0-5/10V
ESPECIFICACIÓN
| Nombre del producto |
Posicionador de válvula inteligente de tipo cuadrado |
| Alimentación |
DC.24V |
| Presión de trabajo |
10 bar |
| Presión neumática |
4-7 bar |
| Material |
SS304 / 316 |
| Temperatura de trabajo |
-10℃ ~ 130℃ (-10℃ ~ 150℃ para válvula de asiento angular y válvula de globo) |
| Nivel de protección |
IP67 |
| Función estándar |
Entrada de señal 0/4-20mA a 0-5/10V |
| Función opcional |
Salida de retroalimentación de posición 0/4-20mA, 0-5/10V |
| Función opcional |
Control de red de dispositivos (Device Net) |
| Interfaz de operación |
Pantalla LCD
|
| Característica |
Posicionamiento inteligente |
| Detalles de entrega |
Generalmente dentro de los 20 días posteriores a la recepción del pago inicial T/T. |
Característica de la función
Certificación de protección contra explosiones: EXD Ⅱ BT4
Nivel de protección: IP67
Entrada de señal: 0-4/20mA, 0-5/10V
Retroalimentación de señal: 0-4/20mA, 0-5/10V
Protocolo BUS: DEVICE NET BUS
Característica técnica
El control se puede utilizar como posicionador o controlador de proceso.
Como posicionador, podría establecer la posición de la válvula de acuerdo con el punto de ajuste.
Como controlador de proceso, la MPU recibirá la señal del control comparando el valor de posición de ajuste de la válvula con la posición real de la válvula, a través del algoritmo de control PIC, el controlador de proceso accionará la válvula hasta el posicionador objetivo exacto de la válvula.
El controlador se compone de MPU, unidad de detección mediante la señal de control, detector de posición, pantalla LCD, teclado y válvula piezoeléctrica, etc.
Instalación
Se pueden ofrecer los actuadores de recorrido angular, como la válvula de mariposa, la válvula de bola y las válvulas, etc.
Especificación: 1 pulgada - 12 pulgadas, DN25 - DN200
Información del pedido
Controlador cuadrado IL-TOP-S
| Modelo |
Característica |
Retroalimentación de posición |
Descripción |
| IL-TOP-S-001-M |
Posicionador + Control de proceso |
4-20mA/0-5/10V |
Simple efecto |
| IL-TOP-S-002-M |
Posicionador + Control de proceso |
4-20mA/0-5/10V |
Doble efecto |
| IL-TOP-S-001 |
Posicionador + Control de proceso |
NO |
Simple efecto |
| IL-TOP-S-002 |
Posicionador + Control de proceso |
NO |
Doble efecto |
| IL-TOP-S-001-BUS |
Posicionador + Control de proceso + BUS |
|
Simple efecto + BUS |
| IL-TOP-S-002-BUS |
Posicionador + Control de proceso + BUS |
|
Doble efecto + BUS |
Controlador cuadrado IL-TOP-S (Protección contra explosiones: EXD Ⅱ BT4)
| Modelo |
Característica |
Retroalimentación de posición |
Descripción |
| IL-TOP-S-001-M-EX |
Posicionador + Control de proceso |
4-20mA/0-5/10V |
Simple efecto - Niveles de explosión |
| IL-TOP-S-002-M-EX |
Posicionador + Control de proceso |
4-20mA/0-5/10V |
Doble efecto - Niveles de explosión |
| IL-TOP-S-001-EX |
Posicionador + Control de proceso |
NO |
Simple efecto - Niveles de explosión |
| IL-TOP-S-002-EX |
Posicionador + Control de proceso |
NO |
Doble efecto - Niveles de explosión |
| IL-TOP-S-001-BUS-EX |
Posicionador + Control de proceso + BUS |
|
Simple efecto, BUS - Protección contra explosiones |
| IL-TOP-S-002-BUS-EX |
Posicionador + Control de proceso + BUS |
|
Doble efecto, BUS - Protección contra explosiones |
Etiqueta: Posicionador, Cabezal de control. Ajuste proporcional
