Lugar de origen:
China
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
T
éntrenos en contacto con

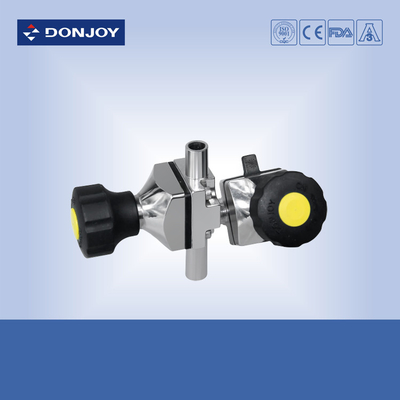

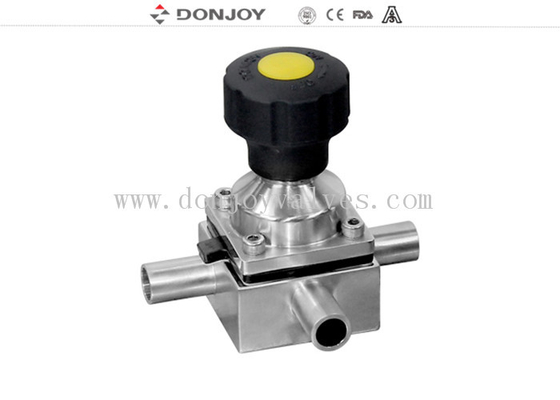

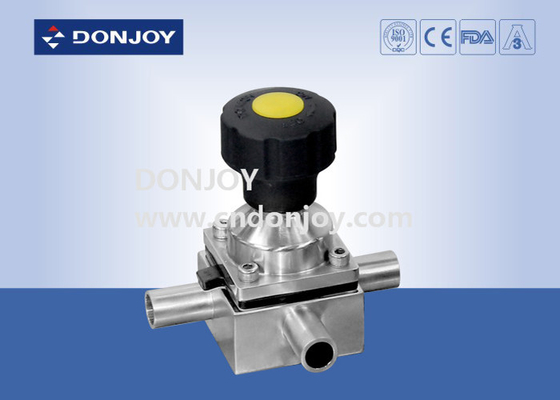

Válvula de diafragma de tres vías del manual plástico de los SS 316L mini con 3 puertos, extremos soldados con autógena
Especificaciones
Nombre de producto: |
Válvula de diafragma de tres vías del manual plástico de los SS 316L mini con 3puertos, extremossoldados con autógena |
Material del cuerpo de válvula: |
1.4404/316L/ASME BPE 316L/1.4435 (que forja el cuerpo) |
Material del sello: |
Pedazos adhesivos de la sola junta PTFE+EPDM/Two del sillcone |
Max Working Pressure: |
10Bar |
Temperatura de Max.Working: |
-30 grado a 130 grados C |
Tamaño disponible: |
1" - 4", DN25-DN100 |
Conexión disponible: |
Abrazadera/soldadura/hilo/conexión especial |
Operación: |
rueda plástica manual de la manija |
Rueda de la manija: |
El acero inoxidable o el plástico es opcional |
Estándar disponible: |
3A/BPE/DIN/ISO/IDF |
Actuado: |
Manual, neumático |
Disponible estructura: |
Derecho, camiseta, U-tipo, parte inferior del tanque |
Control: |
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Alcance de uso: |
Lechería, comida, bebida, farmacia, cosmético, etc |
Detalles de empaquetado: |
Paquete de burbuja para cada válvula. Fuera de embalar son las cajas del cartón o de la madera contrachapada. O según la petición de clientes. |
Detalles de la entrega: |
Generalmente en el plazo de 20 días después de recibir la señal de T/T. |
Usos
Las válvulas de diafragma, actuado manualmente o neumáticamente, se diseñan específicamente para el uso en higiene y los procesos asépticos en las industrias farmacéuticas.
La válvula es excelente para el control de flujo así como se abre/control cercano.
Las válvulas de diafragma son mejores en la característica del flujo en comparación con otras válvulas. Es eaiser a limpiar y a mejorar para procesar la sustancia con las partículas. El fenómeno del bolsillo de aire es raro durante el uso del control de flujo.
1. Válvula de Didaphragm con el posicionador/el regulador de proceso (IL-TOP)
2. Válvula de diafragma con la unidad de control (C-top)
3. Regulador de la posición de la válvula
4. Módulo del sensor de posición
5. Actuador de acero inoxidable
6. Actuador plástico
Operación eléctrica
7. Válvula de diafragma eléctrica
Operación manual
8. Manija plástica
9. Manija de acero inoxidable
Material del cuerpo de válvula
10. Cuerpo: Lanzamiento/forja
Principios de funcionamiento
1. El diafragma proporcionar el sello del cuerpo así como el sello del asiento. No hay trayectorias al ambiente exterior, así que él conveniente para los procesos asépticos
2. Cuando la válvula es cerrada un cojín de la presión que apoya el diafragma se mueve hacia la cara de aislamiento en el cuerpo. Cuando la placa de presión se mueve el diafragma dobla y se fuerza abajo sobre el área del asiento en el centro del cierre del cuerpo así de la trayectoria del flujo a través del cuerpo.
3. La relación inter del cuerpo a la placa de presión previene sobre la compresión del diafragma
4. La válvula puede ser operación manual y tops de control de operaciones neumáticos de las válvulas electromagnéticas
Cetificate de la válvula de diafragma
la resina sintética 1.All y el añadido son cumplen con la certificación del FDA.
se documentan la composición química 2.Material, las propiedades físicas y el proceso de fabricación.
consistencia 3.3-a la autentificación
4.CE-PED/97/23/EC
5.EN 10204-3.1
Diafragma de la válvula
1. La tableta (adhesiva) del diafragma de EPDM+PTFE tiene alta resistencia química, alta estabilidad, buen flexibity, larga vida, alto lacre, ninguna degeneración del código, y no efectuado por excelente rendimiento de las fluctuaciones de la temperatura, si es ciclo termal, ciclo frío, o sistema de desinfección del vapor.
Sepcification: 1-3”, DN20-DN80
Temperatura: - 20 a 120degree
2. EPDM+PTFE (se separa) que puede reduce la tolerancia del diafragma y proling la vida de servicio del diafragma
Sepcification: 1-4”, DN20-DN100
Temperatura: - 20 a 150degree
El solo sello 3 (EPDM/SILICONE/FPM), el diafragma de goma integró una capa de capa de la fibra vulcanizada para aumentar sus propiedades mecánicas, entonces diafragma en estabilidad del sello del hase de la presión y de la temperatura la alta, reforzando la fibra que endurecía en perno de acero inoxidable, para asegurar un mejor enlace del caucho y del metal junto. Es tan conveniente para el uso en el ambiente del vacío.
Sepcification: 1-4”, DN20-DN100
Temperatura: - 10 a 120degree
4. Mini tipo junta del diafragma (EPDM, SILICÓN, FPM, EPDM+PTFE)
Sepcification: 1/4" - 3/4", DN6-DN15
Temperatura: - 20 a 150degree
Tratamiento superficial:
mecánico 1.For pulido: Ra<0.5μm interno, afuera: A partir de la 1-4” que pule con chorro de arena, 1" abajo con el espejo pulido
Si necesite más inforamtion, éntrenos en contacto con por favor directamente.
