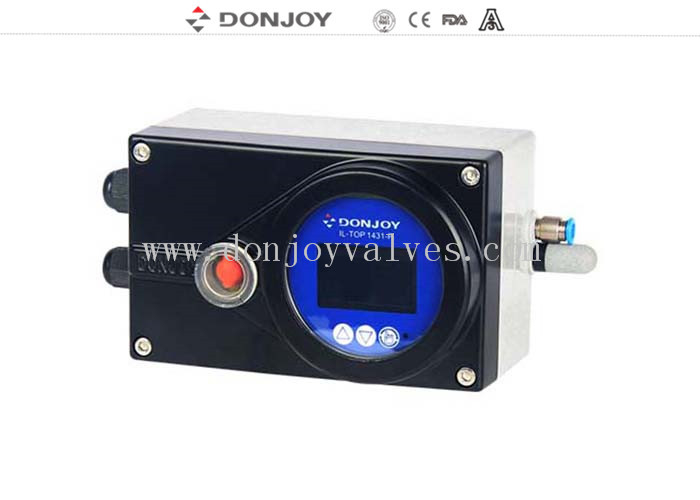

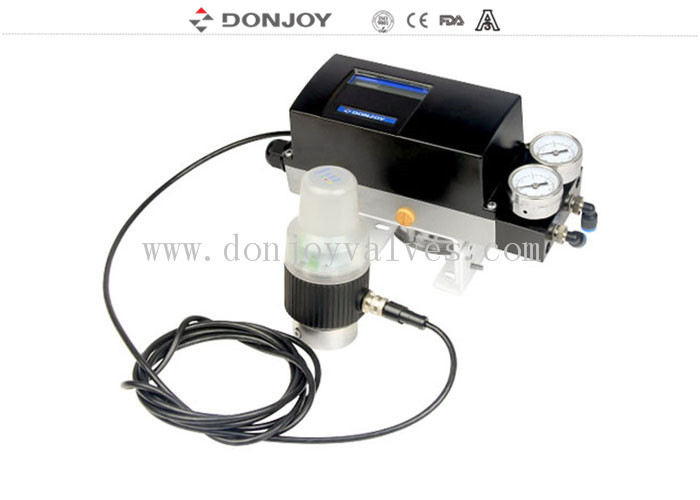

Tipo cuadrado posicionador inteligente de la válvula para la vávula de bola de la No-retención
Especificación
|
Nombre de producto
|
Posicionador inteligente de la válvula del tipo cuadrado
|
|
Poder
|
DC.24V
|
|
Presión del trabajo
|
barra 10
|
|
Presión neumática
|
4-7 barra
|
|
Material
|
SS304/316
|
|
Temperatura de trabajo
|
10℃ ~ 130℃ (- 10℃ ~ 150℃ para la válvula del asiento del ángulo y la válvula de globo)
|
|
Nivel de protección
|
IP67
|
|
Función estándar
|
0/4-20mA a la entrada de señal 0-5/10V
|
|
Función opcional
|
0/4-20mA, salida de la reacción de la posición 0-5/10V
|
|
Función opcional
|
Red pero control del dispositivo
|
|
Interfaz de la operación
|
Exhibición del LCD
|
|
Empaquetado
|
Paquete de burbuja para cada válvula.
El embalar exterior es cajas del cartón o de la madera contrachapada.
O según la petición de clientes.
Generalmente en el plazo de 20 días después de recibir la señal de T/T.
|
|
Opcional
|
Junta: NBR/MVQ/FPM
|
Característica de la función
Certificación de la protección de explosión: EXDⅡ BT4
Nivel de protección: IP67
Entrada de señal: 0-4/20mA, 0-5/10V
Reacción de la señal: 0-4/20mA, 0-5/10V
Protocolo del AUTOBÚS: AUTOBÚS NETO DEL DISPOSITIVO
Característica técnica
El control se podía utilizar como un posicionador o regulador de proceso.
Como posicionador, podría fijar la posición de la válvula según punto de ajuste.
Como regulador del proceso, el MPU será recibido la señal de control comparando el valor de determinación de la posición de la válvula con la posición real de la válvula, con algoritmo de control de la IMAGEN, regulador de proceso conducirá la válvula al posicionador exacto de la blanco de la válvula.
El regulador es compuesto del MPU, de la unidad de la detección por la señal que controla, del detector de la posición, de la exhibición del LCD, del teclado y de la válvula piezoeléctrica etc….

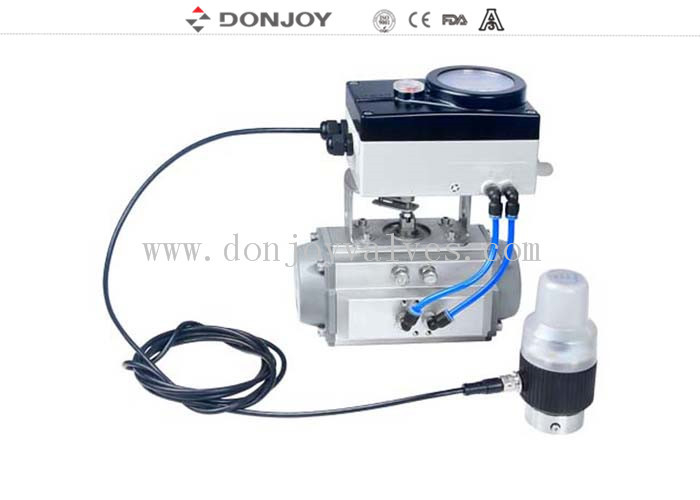

Instalación
Los actuadores del viaje angular se podían ofrecer, por ejemplo la válvula de mariposa, la vávula de bola y las válvulas etc….
Especificación: 1 pulgada - 12 pulgadas, DN25 - DN200
Información de la orden
Regulador del cuadrado de IL-TOP-S
|
Modelo
|
Característica
|
Reacción de la posición
|
Descripción
|
|
IL-TOP-S-001-M
|
Posicionador + control de proceso
|
4-20mA/0-5/10V
|
De efecto simple
|
|
IL-TOP-S-002-M
|
Posicionador + control de proceso
|
4-20mA/0-5/10V
|
Doble
|
|
IL-TOP-S-001
|
Posicionador + control de proceso
|
NO
|
De efecto simple
|
|
IL-TOP-S-002
|
Posicionador + control de proceso
|
NO
|
Doble
|
|
IL-TOP-S-001-BUS
|
Posicionador + control de proceso + AUTOBÚS
|
|
De efecto simple + AUTOBÚS
|
|
IL-TOP-S-002-BUS
|
Posicionador + control de proceso + AUTOBÚS
|
|
Doble + AUTOBÚS
|
Regulador del cuadrado de IL-TOP-S (protección de explosión: EXDⅡ BT4)
|
Modelo
|
Característica
|
Reacción de la posición
|
Descripción
|
|
IL-TOP-S-001-M-EX
|
Posicionador + control de proceso
|
4-20mA/0-5/10V
|
De efecto simple - niveles de la explosión
|
|
IL-TOP-S-002-M-EX
|
Posicionador + control de proceso
|
4-20mA/0-5/10V
|
Doble - niveles de la explosión
|
|
IL-TOP-S-001-EX
|
Posicionador + control de proceso
|
NO
|
De efecto simple - niveles de la explosión
|
|
IL-TOP-S-002-EX
|
Posicionador + control de proceso
|
NO
|
Doble - niveles de la explosión
|
|
IL-TOP-S-001-BUS-EX
|
Posicionador + control de proceso + AUTOBÚS
|
|
De efecto simple, AUTOBÚS - protección de explosión
|
|
IL-TOP-S-002-BUS-EX
|
Posicionador + control de proceso + AUTOBÚS
|
|
Doble, AUTOBÚS - protección de explosión
|
Instrucción de instalación
