Lugar de origen:
CHINA
Nombre de la marca:
DONJOY
Certificación:
CE,3A,FDA
Número de modelo:
GMP
éntrenos en contacto con

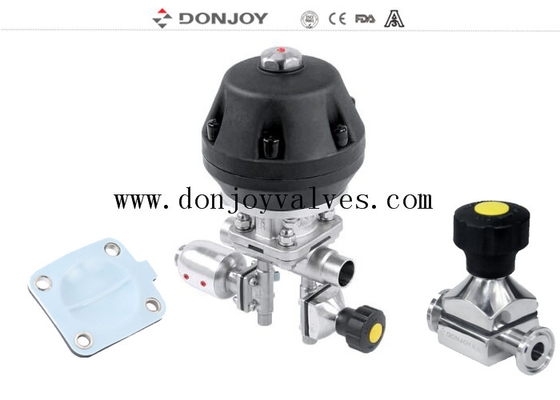

Válvula de diafragma neumática de Multiport con las válvulas de la muestra
Especificaciones
Nombre de producto: |
Válvula de diafragma neumática sanitaria de los SS Multiport para |
Material del cuerpo de válvula: |
SS316L |
Material del sello: |
Pedazos adhesivos de la sola junta PTFE+EPDM/Two del sillcone |
Presión de MaxWorking: |
Barra 10 |
Temperatura de Max.Working: |
130 grados C |
Disponible tamaño: |
1" - 3" DN25-DN80 |
Disponible conexión: |
Abrazadera/soldadura/hilo/conexión especial |
Disponible estándar: |
3A/BPE/DIN/ISO/IDF |
Actuado: |
Manual, neumático |
Disponible estructura: |
Derecho, camiseta, U-tipo, parte inferior del tanque |
Control: |
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Alcance de uso: |
Lechería, comida, bebida, farmacia, cosmético, etc |
Manual de la instrucción: |
Chino - bilingüe inglés |
Dirección del puerto: |
Según la situación real |
Descripción
Diversa configuración de la válvula de diafragma
1. Válvula de Didaphragm con Pisitioner/el regulador de proceso (IL-TOP)

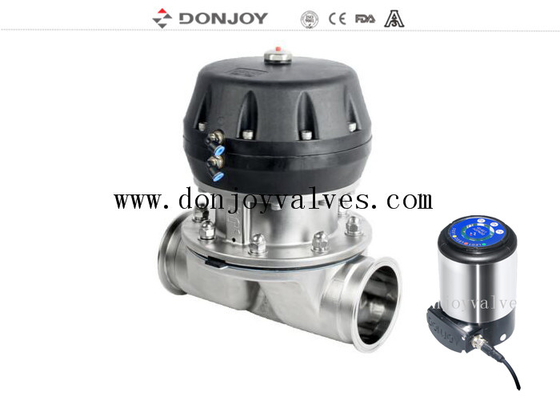

2. Válvula de diafragma con la unidad de control (C-top)
3. Regulador de la posición de la válvula
4. Módulo del sensor de posición
5. Manija plástica
6. Manija de acero inoxidable
7. Acutor de acero de Stianless
8. Válvula de diafragma eléctrica
9. Acutor plástico
10. Cuerpo: Lanzamiento/forja
Principios de funcionamiento
1. El diafragma proporcionar el sello del cuerpo así como el sello del asiento. No hay trayectorias al ambiente exterior, así que él conveniente para los procesos asépticos
2. Cuando la válvula es cerrada un cojín de la presión que apoya el diafragma se mueve hacia la cara de aislamiento en el cuerpo. Cuando la placa de presión se mueve el diafragma dobla y se fuerza abajo sobre el área del asiento en el centro del cierre del cuerpo así de la trayectoria del flujo a través del cuerpo.
3. La relación inter del cuerpo a la placa de presión previene sobre la compresión del diafragma
4. La válvula puede ser operación manual y tops de control de operaciones neumáticos de las válvulas electromagnéticas
Cetificate de la válvula de diafragma
la resina sintética 1.All y el añadido son cumplen con la certificación del FDA.
se documentan la composición química 2.Material, las propiedades físicas y el proceso de fabricación.
consistencia 3.3-a la autentificación
4.CE-PED/97/23/EC
5.EN 10204-3.1
Diafragma de la válvula
1. La tableta (adhesiva) del diafragma de EPDM+PTFE tiene alta resistencia química, alta estabilidad, buen flexibity, larga vida, alto lacre, ninguna degeneración del código, y no efectuado por excelente rendimiento de las fluctuaciones de la temperatura, si es ciclo termal, ciclo frío, o sistema de desinfección del vapor.
Sepcification: 1-3”, DN20-DN80
Temperatura: - 20 a 120degree
2. EPDM+PTFE (se separa) que puede reduce la tolerancia del diafragma y proling la vida de servicio del diafragma
Sepcification: 1-4”, DN20-DN100
Temperatura: - 20 a 150degree
El solo sello 3 (EPDM/SILICONE/FPM), el diafragma de goma integró una capa de capa de la fibra vulcanizada para aumentar sus propiedades mecánicas, entonces diafragma en estabilidad del sello del hase de la presión y de la temperatura la alta, reforzando la fibra que endurecía en perno de acero inoxidable, para asegurar un mejor enlace del caucho y del metal junto. Es tan conveniente para el uso en el ambiente del vacío.
Sepcification: 1-4”, DN20-DN100
Temperatura: - 10 a 120degree
4. Mini tipo junta del diafragma (EPDM, SILICÓN, FPM, EPDM+PTFE)
Sepcification: 1/4" - 3/4", DN6-DN15
Temperatura: - 20 a 150degree
Tratamiento superficial:
mecánico 1.For pulido: Ra<0.5μm interno, afuera: A partir de la 1-4” que pule con chorro de arena, 1" abajo con el espejo pulido
Conbination de la válvula
VÁLVULA DEL GMP: Utilizado principalmente en la alta agua pura o el otro sistema de distribución de camino vertical del tubo del punto de agua, que puede reducir con eficacia la línea deadleg del tubo. uno de la válvula colocada en una posición vertical la exportación es una cría no bacteriana o una boca cruzada de proceso de la muestra de la infección cuando el vealve abierto
VÁLVULA DE SAP: Utilizado principalmente en un sistema de tubería horizontal, la válvula del anfitrión colocó en una posición horizontal, y mantiene cierto ángulo de vaciado automático, después el agujero de paso en el punto de descarga más bajo del canal de la válvula del anfitrión.
Operación:
Etiqueta: Válvulas de Donjoy, válvula de diafragma, válvula de BPE
