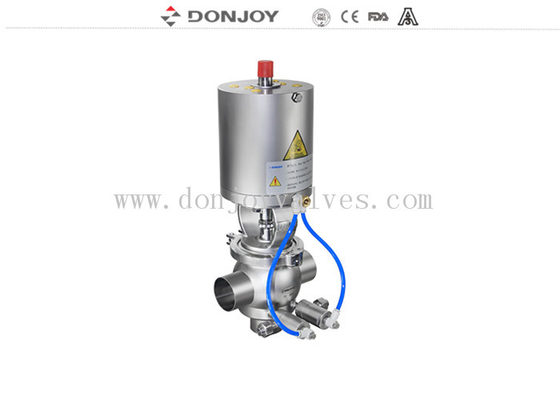

Válvula de E-C Welding DN100 SS316L Seat doble Mixproof

Válvula de E-C Welding DN100 SS316L Seat doble Mixproof

Válvula de Seat doble Mixproof

Válvula de SS316L Mixproof

Válvula de DN100 Mixproof

Lugar de origen:

CHINA

Nombre de la marca:

DONJOY

Certificación:

CE,3A,FDA

Número de modelo:

NO.VFP101Q1-21030

éntrenos en contacto con

Pida una cita
Detalles del producto
Operación:
neumático
Tamaño:
DN40 - DN100 o 1,5" - 4"
Tipo:
CE
Cuerpo Conbination:
P30
Junta:
EPDM/VITION/NBR
Material:
316L
Conexión:
Soldadura
Prueba de presión:
PED
Pago y términos de envío
Cantidad de orden mínima
1
Detalles de empaquetado
CAJA DEL CARTÓN
Tiempo de entrega
Según orden
Condiciones de pago
T/T, LC, tarjeta de crédito
Capacidad de la fuente
1000 pedazos/pedazos por mes
Descripción de producto

Válvula de SS316L Seat doble Mixproof con Ctop con CIP y el SORBO, E-C Series


Especificación

El producto mojó piezas AISI 316L
Otras piezas de acero inoxidables AISI 304
Material de Seat (defecto) EPDM, FDA177.2600
Material de Seat (opción) FPM (Viton), FDA177.2600
Conexiones de extremo extremo-soldado con autógena, tri abrazadera, reborde
Presión de trabajo máxima 145psi (10bar)
Presión de trabajo mínima vacío absoluto
Temperatura de trabajo 14°F a 266°F (- 10 a 130°C), 284°F (140°C) para la esterilización del breve periodo de tiempo.
Final interno Ra los 32μin (los 0.8μm) como defecto, Ra el 16μin (los 0.4μm) asi mismo.
Final externo pula con chorro de arena, u otros a petición.
Tipos del actuador neumático Normalmente cerrado (NC) – aire a abrirse y a saltar para cerrarse;
(NO) – aire normalmente abierto a cerrarse y a saltar para abrirse;
Aire-aire (AA) – aire a abrirse, aire a cerrarse.
Presión de aire del actuador 79-102 PSI (barra 5,5 bar-7)
Unidades para el control inteligente y la indicación control del C-top
control del IL-top (posicionador)
Conexión eléctrica
Conexión del autobús de AS-I



Características del diseño

Fuente externa del CIP
●Defecto con el actuador neumático normalmente cerrado
●Diseño compacto y robusto, cuerpos esféricos forjados
●Diseño equilibrado de la presión
●El cuerpo de una sola pieza y el cuerpo afianzado con abrazadera para eligen de
●Una amplia selección de diversas combinaciones del cuerpo.
●Desmontaje fácil lanzando la abrazadera
●Piezas de la limpieza/de la esterilización para las opciones
●hidráulico del 100% probado/el 100% examinado


Usos

La válvula neumática del asiento doble se diseña para encontrarse cuando hay dos que diverso producto atraviesa la misma válvula, garantía para prevenir la mezcla flúida y para ser conveniente para supervisar las condiciones de trabajo. La válvula se utiliza en los productos lácteos, las bebidas, cerveza, y otros requisitos de la pureza elevada de los sistemas de instalación de tubos de proceso.
◆Esta válvula es normalmente cerrada (NC) por remotamente ser controlado a través del aire comprimido. Esta válvula companied con dos pequeñas válvulas neumáticas (normalmente abiertas) para supervisar de la salida del sello de la válvula
◆Plue (interior superior del tronco de una válvula del changever) tiene dos sellos, que forma una cámara de la salida entre uno a. Los flujos medios de la salida en la cámara y descargas a través de la válvula del detector. El aire de abastecimiento al actuador puede hacer la válvula limpia en el lugar. Durante la limpieza, flujos flúidos directamente al enchufe. Esta válvula es unsensitive al efecto del martillo de agua

Principios de funcionamiento
Esta válvula es normalmente cerrada (NC), aire comprimido directo teledirigido. Esta válvula companied con dos pequeñas válvulas neumáticas, una para supervisar, otro para el CIP.
●El enchufe (interior superior del tronco del divertir la válvula) tiene dos sellos que formen una cámara de la salida entre uno a. El flujo medio escapado en la cámara, descargas a través de la válvula del detector. El aire de la fuente al actuador puede hacer la válvula limpia en el lugar (véase el cuadro 2).
●Bajo limpieza, flujo flúido directamente al enchufe. Esta válvula es unsensitive al efecto del martillo de agua.

Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 0

Dibujo
Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 1

Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 2
Conbine del cuerpo de válvula
  Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 3

Selección de la función



Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 4

También utilice para el múltiple, ejemplos de un múltiple estándar

Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 5

Válvula de E-C Welding DN100 SS316L Seat doble Mixproof 6
