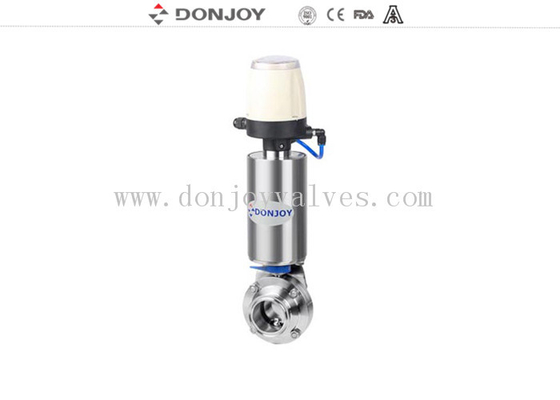

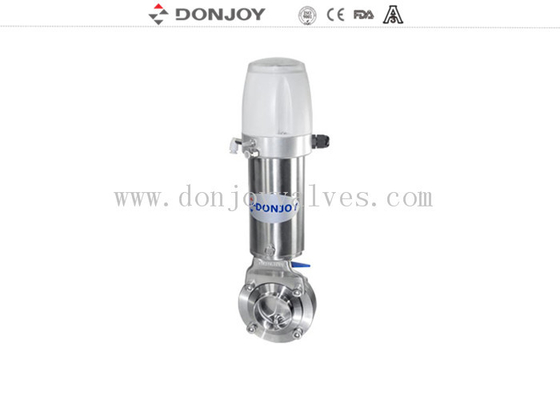

La abrazadera cercana normal de efecto simple de Hygenic DN25 316L termina la válvula de mariposa neumática de acero inoxidable
Especificaciones técnicas
Max.Pressure: 10Bar, DN10-DN300
Min. Pressure: 0.2Bar
Temperatura de trabajo: -10C° a +120 grados (EPDM)
Especificaciones
|
Nombre de producto:
|
La abrazadera cercana normal de efecto simple de Hygenic DN25 316L termina la válvula de mariposa neumática de acero inoxidable |
|
Material del cuerpo de válvula:
|
SS304/316L
|
|
Material del sello:
|
EPDM (estándar) FPM/SILICON/NBR, FDA177.2600
|
|
Presión de MaxWorking:
|
10Bar
|
|
Temperatura de Max.Working:
|
120 grados C
|
|
Disponible tamaño:
|
DN10-DN300, el 1/2” - 12"
|
|
Disponible conexión:
|
Abrazadera/soldadura/hilo/conexión especial
|
|
Disponible estándar:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Actuado:
|
Actuación de efecto simple o doble
|
|
Uso de la manija:
|
Manija de dos posiciones, manija de tres posiciones, manija del tirón de la cuatro-posición, manija plástica de la multi-posición y multi-posición
manija de acero inoxidable
|
|
Control:
|
Sensor elegante del control/de posición del posicionador/C-TOP de la válvula
|
|
Certificado:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
|
Alcance de uso:
|
Lechería, comida, bebida, farmacia, cosmético, etc
|
|
Tipo del actuador neumático:
|
Actuador plástico, actuador neumático de acero inoxidable
|
|
Acabamiento superficial
|
RA≤0.8um
|
Diseño y características
Diseño compacto y robusto
Tamaños disponibles DN10-DN300 (el 1/2” - 12")
La manija de la Multi-posición es conveniente hasta DN100/4”
La mano del tirón es conveniente hasta DN25-DN300 (el 1/2” - 12")
El actuador neumático es conveniente hasta DN300,12”
PED97/23EC
FDA.177.2600
El cuerpo de válvula puede ser cambiable con cualquier clase de conexión
Conexión
Etc. afianzado con abrazadera, soldado con autógena y roscado.
Uso
Utilizado en la transformación alimenticia, la farmacia e industrias químicas.
Principios de funcionamiento
Puede ser actuado automáticamente a través de un actuador o manualmente con la manija
La manija bloquea la válvula en el ABIERTO o la posición CERRADA, allí es ciertamente las otras posiciones disponibles.
El actuador empuja el pistón del movimiento axial en 90degree de modo que controle la válvula de mariposa.
Diversas manijas
1. Manija del tirón
2, Multi-posición dirigen (el plástico azul)
3.Multi-Position dirigen (acero inoxidable) bloqueable
Detalles de empaquetado
Paquete de burbuja para cada válvula.
El embalar exterior es cajas del cartón o de la madera contrachapada.
O según la petición de clientes.
Detalles de la entrega
Generalmente en el plazo de 20 días después de recibir la señal de T/T.
Esfuerzo de torsión de funcionamiento (N.M)
|
DN25/1”
|
DN40/1.5”
|
DN50/2”
|
2,5"
|
DN65
|
3"
|
DN80
|
DN100/4”
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
